Draagbare transformator tester met draadloze interfaces voor XHBX1501

Name: Draagbare transformator tester met draadloze interfaces voor XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an Shaanxi China
Merknaam:	XZH TEST
Certificering:	ISO CE
Modelnummer:	XHBX1501

Detailinformatie

Plaats van herkomst:

Xi'an Shaanxi China

Merknaam:

XZH TEST

Certificering:

ISO CE

Modelnummer:

XHBX1501

Markeren:

High Light

Markeren:

Wireless Bluetooth Interface Transformer Tester

Testapparatuur voor draadloze Wi-Fi-interfaces

Draagbare transformatoranalysator

Trading Information

Min. bestelaantal:

1set

Verpakking Details:

houten verpakking

Levertijd:

5-8 WERKDAGEN

Betalingscondities:

T/T

Levering vermogen:

3000 eenheden/jaar

Productomschrijving

XHBX1501 Transformatorwikkelingsvervormingsanalysator is een draagbaar, pc-gestuurd Frequentie Respons Analyse (FRA) instrument, ontworpen voor niet-destructieve detectie van interne mechanische defecten in vermogenstransformatoren van 63kV tot 500kV. Elke transformatorwikkeling bezit een unieke frequentierespons handtekening, bepaald door zijn gedistribueerde capaciteits- (Ci) en inductantieparameters (Li). Gebeurtenissen die wikkelingen fysiek verplaatsen — zoals kortsluitingsfouten, transportimpacts of elektromagnetische krachten — veranderen deze handtekeningen. De XHBX1501 maakt gebruik van een laptop-plus-microcontroller architectuur voor zeer nauwkeurige metingen, waarbij gegevens via Bluetooth of Wi-Fi worden verzonden naar een bijbehorende pc die resultaten automatisch verwerkt, professionele rapporten in Word-formaat genereert en basislijnhandtekeningen archiveert voor langdurige conditie-analyse. De dubbele meetmodus — die lineaire sweepfrequentie en gesegmenteerde sweepfrequentiemethoden combineert — zorgt voor compatibiliteit met zowel gevestigde als opkomende Chinese industriële praktijken.

XH1501 vs XH1502 Serie: De XHBX1501 is de pc-gestuurde draadloze configuratie met Bluetooth/Wi-Fi connectiviteit, dubbele modus (lineair + gesegmenteerd) sweep, en automatische Word-rapportgeneratie. De XHBX1502 is de standalone touchscreen configuratie met ingebouwd LCD, DDS-gebaseerde sweep, en hogere ±20V signaaluitvoer.

Technische Specificaties

Parameter	Specificatie
Meetprestaties
In-fase test herhaalbaarheid	99,9%
Nauwkeurigheid frequentiescan	0,005%
Analoge-naar-digitale bemonstering	Dubbelkanaals 16-bits snelle A/D
Weergave frequentieschaal	Lineair en logaritmisch (door gebruiker selecteerbaar)
Signaalkenmerken
Signaaluitvoer amplitude	±20 V (software-instelbaar, max piek ±10V)
Signaaluitvoer impedantie	50 Ω
Signaalinvoer impedantie	1 MΩ
Connectiviteit & Gegevens
Draadloze interfaces	Bluetooth + Wi-Fi (dubbele draadloze)
Besturingsarchitectuur	Laptop PC + microcontroller (MCU)
Rapportformaat	Automatisch gegenereerde documenten
Sweep modi	Lineaire sweep + gesegmenteerde sweep (dubbele modus)
Toepassing & Fysiek
Toepasbare transformator rating	63 kV – 500 kV
Behuizing	Aluminiumlegering instrumentenkast (rood)
Draagbaarheid	Compact, lichtgewicht ontwerp voor veldinzet

Belangrijkste prestatiekenmerken

Dubbele draadloze connectiviteit — Gelijktijdige Bluetooth en Wi-Fi interfaces bieden flexibele draadloze gegevensoverdracht naar de besturingslaptop, waardoor kabelverbindingen tussen het instrument en de pc worden geëlimineerd voor een veiligere, opgeruimde werkplek in het onderstation.
Dubbele modus frequentie sweep — Combineert zowel lineaire sweepfrequentie als gesegmenteerde sweepfrequentiemeting mogelijkheden in één instrument, wat compatibiliteit garandeert met de twee belangrijkste technische benaderingen die momenteel in de Chinese energiesector worden toegepast. Gebruikers kunnen de optimale modus selecteren voor elk testscenario.
PC-gestuurde architectuur met MCU precisie — Laptopbesturing gekoppeld aan een speciale single-chip microcontroller combineert de meetprecisie van ingebouwde hardware met de gegevensverwerkings-, opslag- en visualisatiemogelijkheden van een volledige pc — waardoor complexe vergelijkende analyses mogelijk zijn zonder beperkingen van het instrumentendisplay.
Automatisch gegenereerde professionele rapporten — Bijbehorende software analyseert testresultaten automatisch en genereert volledige elektronische documenten in formaat, inclusief frequentierespons plots, afwijkingsanalyse en diagnostische conclusies — klaar voor onmiddellijke distributie als inbedrijfstellingsrecords of onderhoudsrapporten.
Dubbelkanaals 16-bits snelle A/D — Hoge resolutie analoge-naar-digitale bemonstering vangt subtiele golfvormveranderingen op — zelfs schakelgebeurtenissen van de tapwisselaar produceren duidelijk zichtbare curvevariaties tijdens testen ter plaatse, wat realtime bevestiging van de meetgevoeligheid biedt.
Selecteerbare lineaire/logaritmische frequentieweergave — De horizontale frequentie-as ondersteunt zowel lineaire als logaritmische schaling, waardoor gebruikers de weergavemodus kunnen kiezen die de frequentiegebieden die het meest relevant zijn voor hun diagnostische doelen het beste benadrukt.
Software-instelbare signaal amplitude — De uitvoersignaal amplitude wordt via software geregeld met een maximale piek amplitude van ±10V, waardoor de aandrijfniveaus voor verschillende transformatormaten en wikkelingsconfiguraties kunnen worden geoptimaliseerd.
Basislijn-onafhankelijke diagnostiek — Zelfs zonder historische frequentieresponsgegevens van een bekende, gezonde transformator, maakt vergelijkende analyse van spectra tussen defecte en gezonde spoelen foutbeoordeling mogelijk. Originele wikkelingsfrequentiegegevens, indien beschikbaar, verbeteren de langetermijnprestatie-tracking en de planning van voorspellend onderhoud aanzienlijk.

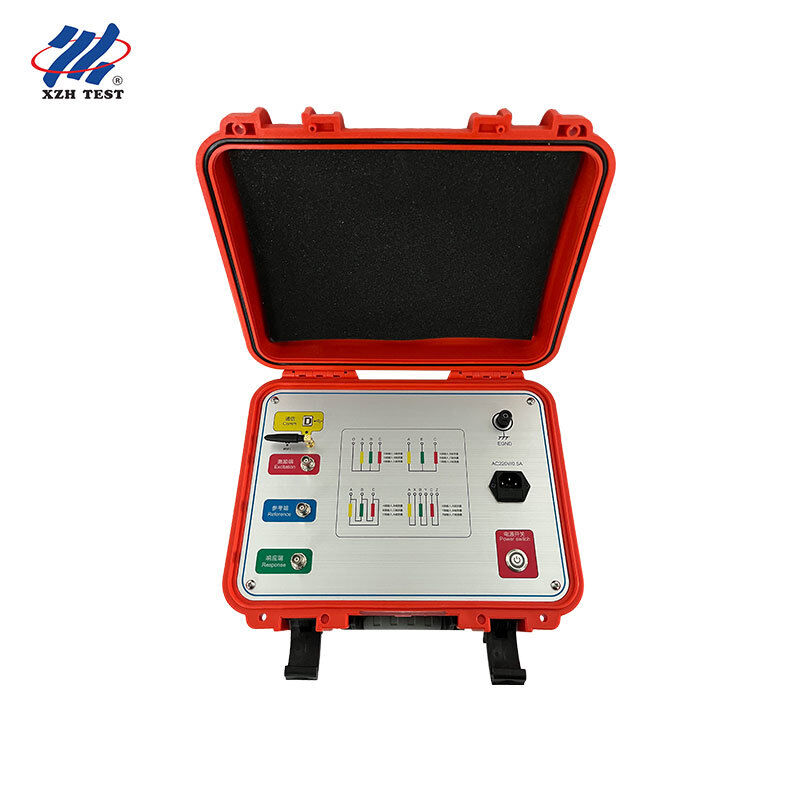

Productafbeelding

XHBX1501

Veelgestelde vragen

V1: Is deze analysator geschikt voor mobiele veldtest- en diagnostische dienstverleners?

Ja, de XHBX1501 is speciaal ontworpen voor mobiele diagnostische dienstverleners die naar meerdere klantonderstations reizen. De op een laptop gebaseerde architectuur betekent dat veldtechnici één standaardlaptop kunnen meenemen om het instrument op alle klantlocaties te bedienen — geen noodzaak om een propriëtaire instrumentinterface te leren. Draadloze Bluetooth/Wi-Fi connectiviteit elimineert struikelgevaar door kabels op de werkplek van het onderstation, terwijl de automatisch gegenereerde Word-rapporten ter plekke professionele, klantklare documentatie opleveren. De dubbele sweep-mogelijkheid garandeert compatibiliteit, ongeacht welke Chinese industriestandaard een specifieke klant volgt.

V2: Kan dit instrument externe monitoring ondersteunen met draadloze gegevensverzameling?

Absoluut. De dubbele draadloze interfaces van de XHBX1501 (Bluetooth + Wi-Fi) maken flexibele inzetscenario's mogelijk die standalone instrumenten niet kunnen evenaren. Technici kunnen het instrument bij de transformatorklemmen positioneren terwijl ze de besturingslaptop op veilige afstand bedienen, of zelfs vanuit een controlekamer van het onderstation. De Wi-Fi interface ondersteunt connectiviteit over langere afstanden voor scenario's waarbij de operator fysieke afstand moet houden tot geënergiëerde apparatuur, en de automatisch gegenereerde Word-rapporten kunnen onmiddellijk naar externe engineeringteams worden gemaild voor gezamenlijke diagnose zonder vertragingen in de nabewerking.

V3: Hoe dient het voor beoordelingsprogramma's van verouderende transformatorinfrastructuur?

Nutsbedrijven met grote vloten van verouderende transformatoren hebben systematische, kosteneffectieve conditiebeoordeling nodig om vervangings- en renovatiebudgetten te prioriteren. De op een laptop gebaseerde architectuur van de XHBX1501 is ideaal voor deze programma's: één standaardlaptop kan dienen als het besturingsplatform voor meerdere instrumenten die op verschillende onderstations zijn ingezet, met alle testgegevens gecentraliseerd in een gemeenschappelijke database. De dubbele sweep zorgt voor compatibiliteit met zowel oude vergelijkingsbasislijnen (doorgaans lineaire sweep) als moderne gesegmenteerde sweepanalyse, waardoor zinvolle trendanalyse mogelijk is, zelfs wanneer historische metingen met verschillende instrumentgeneraties zijn uitgevoerd.

V4: Is het geschikt voor onderwijs- en onderzoeksinstellingen voor elektrotechniek?

Universiteiten en onderzoeksinstituten die hoogspanningsengineering en transformatordiagnostiek onderwijzen, profiteren van de pc-gestuurde architectuur van de XHBX1501. Studenten kunnen de volledige meet- en analyseworkflow op het laptopscherm observeren tijdens laboratoriumdemonstraties, en zo niet alleen de testuitvoering begrijpen, maar ook de onderliggende principes van frequentierespons. De automatisch gegenereerde Word-rapporten met volledige datasets ondersteunen afstudeeronderzoeksprojecten die gedocumenteerd experimenteel bewijs vereisen, terwijl de dubbele sweep-mogelijkheid vergelijkende studies tussen lineaire en gesegmenteerde sweepmethoden mogelijk maakt — waardevol voor academische publicaties over FRA-diagnostische technieken.

V5: Kunnen onafhankelijke ingenieursbureaus voor elektrotechniek dit gebruiken voor transformatorconditie-onderzoeken?

Onafhankelijke ingenieursbureaus die transformatorconditie-onderzoeken uitvoeren voor meerdere nuts-, industriële en commerciële klanten hebben instrumenten nodig die gestandaardiseerde, professionele resultaten opleveren. De automatische Word-rapportgeneratie van de XHBX1501 elimineert het tijdrovende handmatige rapportschrijven dat doorgaans na veldtesten volgt, waardoor consultants definitieve rapporten aan klanten kunnen leveren voordat ze de locatie verlaten. De draadloze connectiviteit stelt de consultant in staat de laptop vanuit een veilige zone te bedienen terwijl het instrument de sweep uitvoert bij de transformatorklemmen, en de dubbele meetmogelijkheid betekent dat één instrument alle klanten bedient, ongeacht hun voorkeurs technologische standaard.
