Transformatortester met vectoranalyse en -diagnose

Name: Transformatortester met vectoranalyse en -diagnose
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX1318
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an Shaanxi China
Merknaam:	XZH TEST
Certificering:	ISO CE
Modelnummer:	XHTX1318

Detailinformatie

Plaats van herkomst:

Xi'an Shaanxi China

Merknaam:

XZH TEST

Certificering:

ISO CE

Modelnummer:

XHTX1318

Markeren:

High Light

Markeren:

Eenvoudige vectoranalyse Transformer Tester

Meting van capaciteitskenmerken Vectoranalyse-tester

Transformator diagnostiek Transformator Capaciteit Kenmerken Tester

Trading Information

Min. bestelaantal:

1set

Prijs:

Onderhandelbaar

Verpakking Details:

houten verpakking

Levertijd:

5-8 WERKDAGEN

Betalingscondities:

T/T

Levering vermogen:

3000 eenheden/jaar

Productomschrijving

XHTX1318-serie Transformer Characteristic Testeris een nauwkeurig diagnostisch instrument met twee functies dat effectief fungeert als twee instrumenten in één: een transformatorcapaciteitsmeter en een transformatorkenmerkenparametermeter.Ontworpen voor een uitgebreide transformatorbeoordeling, meet het nauwkeurig meerdere vermogensfrequentieparameters voor verschillende transformatormodellen, waaronder capaciteit, type-identificatie, leegstroom, leegstroomverlies, kortsluitingsverlies (lastverlies),ImpedantiespanningMet een meetnauwkeurigheid van ±0,2% voor spannings-, stroom- en vermogenparameters is het het instrument waar elektrische bedrijven, transformatorfabrikanten,en testdienstverleners die betrouwbare, herhaalbare transformatordiagnostiek in het veld of laboratorium.

Technische specificaties

Parameter	Specificatie
Metingsinput
Actief spanningsbereik	0·10 V
Actief stroombereik	0 ¢ 10 A
Passief spanningsbereik	0 ̊750 V (breed bereik)
Passief stroombereik	0°20 A ° 100 A (interne dubbele bereik, automatische/handmatige selectie)
Meetsnauwkeurigheid
Spanning	± 0,2%
Stroom	± 0,2%
Vermogen (Cosφ > 0,2)	± 0,2%
Vermogen (0,02 < Cosφ < 0,2)	± 0,3%
Bedrijfsvoering en vermogen
Werktemperatuur	-25°C tot +65°C
Oplaadvoeding	AC 160V260V
Isolatie
Input-to-casing weerstand	≥ 100 MΩ
Stroomtoevoer	2 kV (RMS) gedurende 1 minuut

Gemeten parameters

Parameter	Beschrijving
Transformatorcapaciteit	nauwkeurige capaciteitsbepaling en type-identificatie voor onbekende of niet-gelabelde transformatoren
Stroom zonder belasting	Meting van de prikkelstroom onder nominale spanning
Verlies zonder belasting	Meting van kernverlies voor de beoordeling van de efficiëntie
Kortsluiting / belastingverlies	Meting van koperverlies onder nominale stroom
Impedantiespanning	Percentagesimpedantiebepaling voor systeemcoördinatie
Vectorgroep	Wikkelverbinding en faseverplaatsingsanalyse

Belangrijkste prestatiekenmerken

Dual-functionele integratie¢ Het combineren van transformatorcapaciteitsonderzoek en meet van karakteristieke parameters in één instrument, waardoor het niet nodig is om twee afzonderlijke testmachines in het veld te hebben en te beheren.

Hoog-precisie ±0,2% nauwkeurigheid Meestermatige meetnauwkeurigheid voor spannings-, stroom- en vermogenparameters (Cosφ > 0,2) met ±0,3% zelfs bij zeer lage vermogenfactoren (0,02·0,2),het garanderen van betrouwbare gegevens voor transformatorontvangst, diagnostiek en verificatie van de energie-efficiëntie.

Breed bereik passieve meting— Passive voltage inputs up to 750V and dual-range current inputs (0–20A / 0–100A) with automatic or manual range selection accommodate the full spectrum of distribution and power transformers without external PT/CT accessories.

Tolerantie voor extreme omstandigheden Het werktemperatuurbereik van -25°C tot +65°C maakt het mogelijk om in ruwe buitenomgevingen te worden ingezet, van arctische kou tot woestijnhitte.met compatibiliteit van de laadvoeding van 160 tot 260 V voor een betrouwbare werking op generatoren of onstabiele nettoevoer.

Robuust isolatie-ontwerp ≥100 MΩ isolatieweerstand van de ingang naar de behuizing en 2 kV-invoervermogen zorgen voor de veiligheid van de bediener en de integriteit van de metingen in hoogspanningsomgevingen van het substation.

Uitgebreide transformerdiagnostiek Alle belangrijke frequentieparameters voor het vermogen in één testreeks worden gemeten: capaciteit, type, leegstroom, leegstroomverlies, leegstroom, impedantiespanning,en vectorgroep ️ een volledig gezondheidsprofiel van de transformator voor de beoordeling van de conditie, aanvaardingstests en energie-audits.

Toepassingsgebieden

Sector	Typische toepassingen
Stroomsystemen	Testing van transformatoren voor opwekking, transmissie, transformatie en distributie
Industriële installaties en mijnbouw	Grootschalige productie, mijnbouw en transformatordiagnostiek in de zware industrie
Metallurgie en petrochemie	Evaluatie van transformatoren voor smelt, chemische verwerking en waterbehandeling
Transportinfrastructuur	Havens, spoorwegen, snelwegen, luchthavens en gemeentelijke straatlantaarnsystemen
Commerciële & Institutionele	Grote ondernemingen, logistieke centra en institutionele faciliteitsbeheer
Bouw & Eigendom	Grote bouwprojecten en ingebruikname van transformatoren voor vastgoedbeheer
Test & inbedrijfstelling	Aanbieders van installatie- en ingebruikname diensten

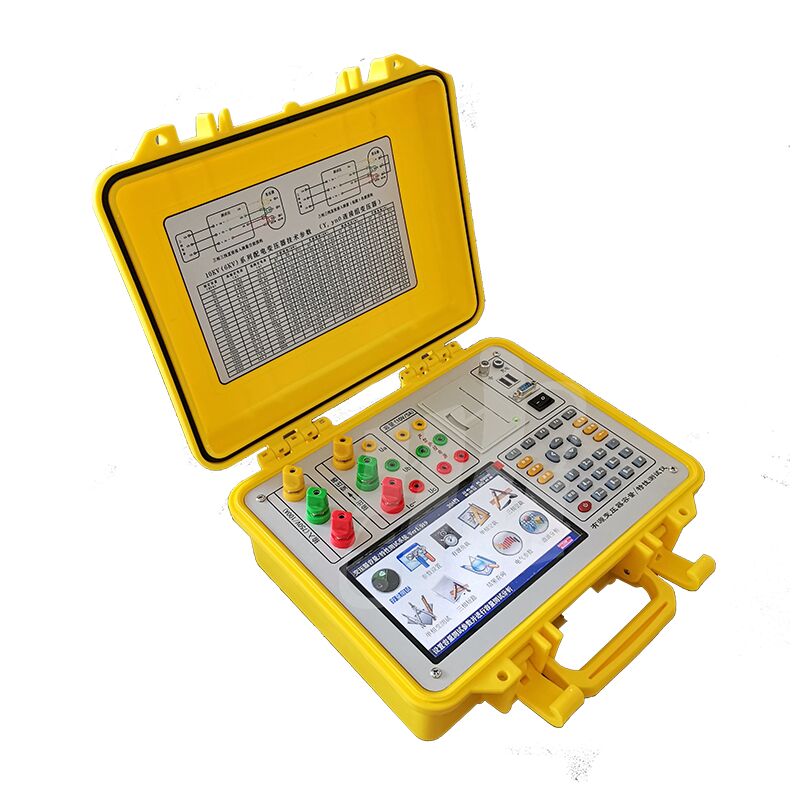

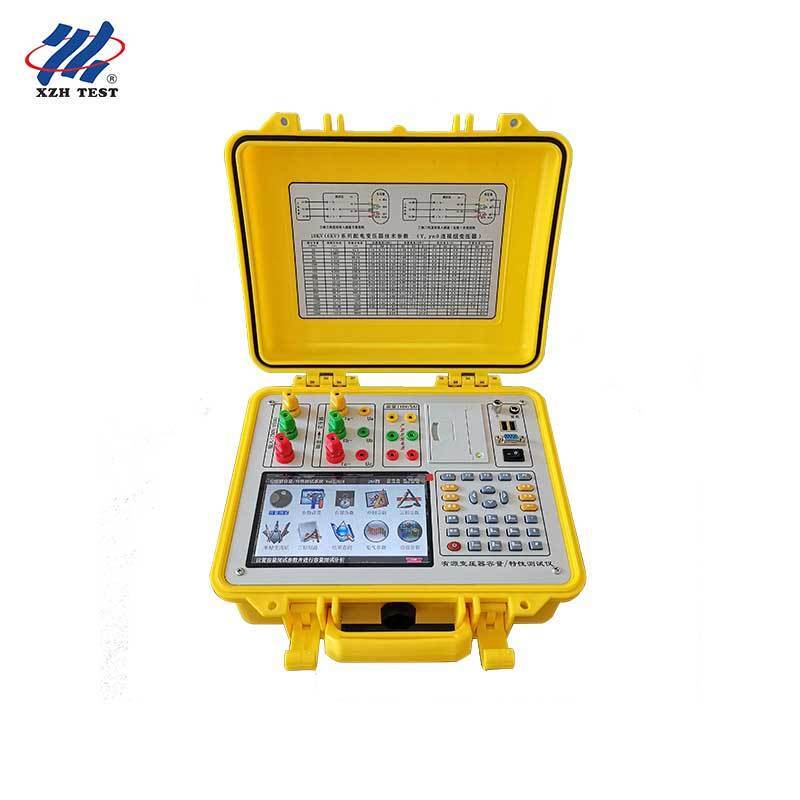

Productbeeld

XHTX1318

Belangrijke veiligheidsopmerking

Indien u bij het instrument een abnormale situatie of storing opmerkt, probeert u het niet te openen of te demonteren.

Vaak gestelde vragen

V1: Is deze tester geschikt voor fabrieksacceptatietests (FAT) voor transformatoren?

Ja, de XHTX1318 is speciaal gebouwd voor kwaliteitscontrole bij transformatoren.2% nauwkeurigheidsklasse voldoet aan de strenge meetvereisten van fabriekstoetsing voor zowel distributie- als vermogenstransformatorenHet dual-functionele ontwerp stelt fabrikanten in staat om zowel de naleving van de nominale capaciteit als de belangrijkste prestatieparameters te verifiërenen vectorgroep in een enkele instrumentenconfiguratieDit elimineert de noodzaak voor meerdere gespecialiseerde testers op de productielijn, waardoor de kapitaalinvesteringen, het kalibratieonderhoud en de opleidingsvereisten voor operators in de QC-afdeling worden verminderd.

V2: Kunnen het vermogenbeheer van elektriciteitsbedrijven dit gebruiken voor de beoordeling van de toestand van transformatoren?

Vermogensbeheerders die beslissingen nemen over vervanging, renovatie of belastingverbetering hebben betrouwbare, nauwkeurige transformatorprestatiegegevens nodig.De XHTX1318 biedt een uitgebreide beoordeling van de conditie: trends zonder belastingverlies wijzen op kerndegradatie, belastingverlies verhoogt de signal winding verslechtering, en impedantiespanningsverschuivingen kunnen mechanische vervorming onthullen.Het brede werktemperatuurbereik (-25°C tot +65°C) maakt het mogelijk om het hele jaar door veldtests uit te voeren in alle klimaatzones, en de dubbele stroominvoer (tot 100 A) voorzien van alles, van kleine distributie-transformatoren tot grote transformatoren zonder externe accessoires.

V3: Hoe dient het bedrijven die transformatoren renoveren en aanpassen?

Transformer renovatie bedrijven die terugspoelen, repareren,en bestaande transformatoren moeten verifiëren dat de herbouwde eenheid aan de oorspronkelijke of bijgewerkte specificaties voldoet voordat deze weer in gebruik wordt genomen.. The XHTX1318’s vector group analysis capability is particularly valuable here — verifying correct winding connections after rewinding — while the capacity and loss measurements provide documented proof that the refurbished transformer meets its nameplate ratingsHet vermogen van het instrument om onbekende of niet-gemerkte transformatorcapaciteit te meten, is ook essentieel bij de beoordeling van inkomende kernen voor mogelijke upgradepaden.

V4: Is het geschikt voor energie-audit- en efficiëntieconsultancybureaus?

Energy efficiency consultants conducting ISO 50001 audits and industrial energy assessments need precise transformer loss data to calculate energy savings opportunities and ROI for replacement or load optimization recommendationsDe XHTX1318 ′ is ±0.2% nauwkeurigheid bij vermogensmetingen (zelfs bij de lage vermogensaanduidingen die typisch zijn voor het testen van transformatoren zonder belasting) zorgt voor de vereiste metingsnauwkeurigheid voor verdedigbare energie-auditverslagenDe mogelijkheid om zowel actief (010V/010A) als passief (0750V/0100A) te testen, betekent dat consultants transformatoren kunnen beoordelen terwijl ze in situ blijven,het minimaliseren van productieonderbrekingen in klantenfaciliteiten.

V5: Kunnen elektrotechnische ontwerpinstituten dit gebruiken voor de evaluatie van tenders en de inbedrijfstelling?

Design institutes and engineering consultancies responsible for specifying transformers in tender documents and verifying supplied equipment during commissioning need measurement tools that can independently validate manufacturer claims. De XHTX1318's uitgebreide parameter dekking capaciteit, type, geen- en belastingverliezen, impedantiespanning,en vectorgroep De nauwkeurigheid van ± 0,2% zorgt voor het meetvertrouwen dat nodig is voor formele inbedrijfstellingsrapporten en geschillenbeslechting wanneer de prestaties van de geleverde apparatuur in twijfel worden getrokken.
