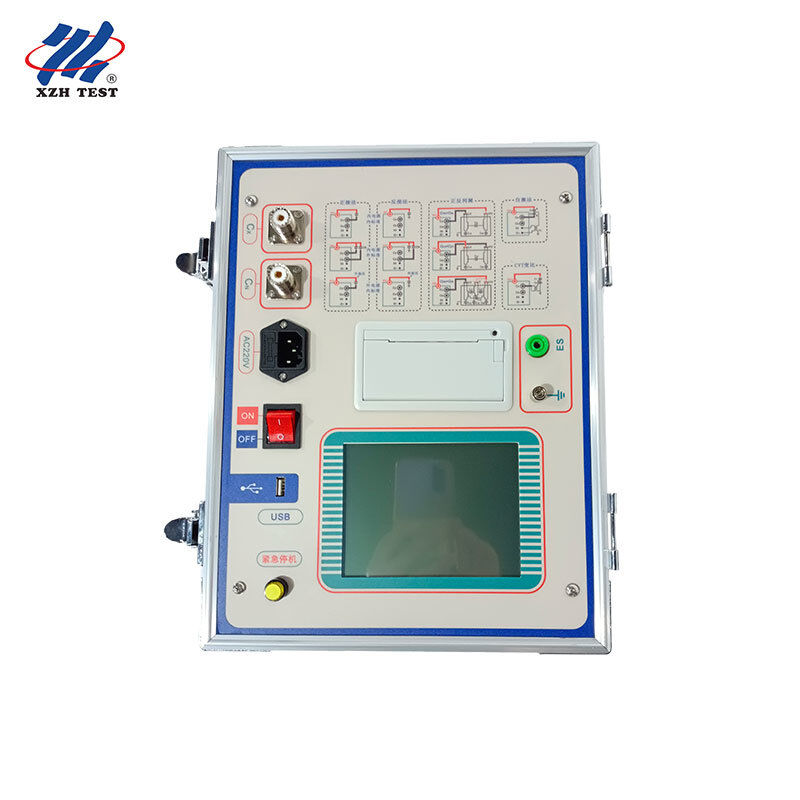

XHJS1000B Diëlektrische Verliestester (Tan Delta Testset) | Kabelstoringzoeker
De XHJS1000B is een automatische diëlektrische verlies- (tan delta) en capaciteitisolatietestset met hoge precisie voor energiecentrales, onderstations en laboratoria. Het is een geïntegreerd instrument dat een diëlektrische verliestestbrug, een variabele frequentievoeding, een opvoertransformator en een SF6-standaardcondensator met hoge stabiliteit combineert, en het meet automatisch de elektrische verliestangens en capaciteit van allerlei hoogspanningsapparatuur ter plaatse.
Ontworpen voor:Testteams voor hoogspanning in energiecentrales en onderstations, fabriekslaboratoria van fabrikanten van hoogspanningsapparatuur, externe kalibratie- en inspectie-instanties, en ingenieurs voor de inbedrijfstelling van transformatoren en CVT's die ter plaatse nauwkeurig diëlektrisch verlies en capaciteit moeten meten.
Belangrijkste specificaties
| Parameter |
Specificatie |
| Model |
XHJS1000B |
| Producttype |
Automatische testset voor diëlektrisch verlies (tan delta) en capaciteit |
| Meetbereik |
0 – 100% (diëlektrisch verlies en capaciteit) |
| Principe tegen storingen |
Frequentieconversiemethode |
| CVT-verhouding |
10 – 10000 |
| Testfrequenties |
50 Hz, 47,5 / 52,5 Hz, 45 / 55 Hz, 60 Hz, 57,5 / 62,5 Hz, 55 / 65 Hz |
| Standaardcondensator |
SF6-standaardcondensator met hoge stabiliteit |
| CVT-test |
Eénstaps CVT-test; meten zonder hoogspanningskabels te verwijderen |
| Voeding |
AC 220V ±10% |
| Weergave |
Groot LCD-scherm |
| Gegevensopslag |
Enorme ingebouwde gegevensopslag met gegevensbeheer |
| Isolatieolietest |
Ondersteunt diëlektrische verliestest van isolatieolie met een isolatiebeker |
| Toepassing |
Energiecentrales, onderstations en laboratoria |
Kernfuncties
Groot LCD-scherm voor duidelijke aflezing van alle testparameters.
Enorme gegevensopslag met wetenschappelijk en geavanceerd gegevensbeheer.
Meerdere testmodi omvatten meting van capaciteit, diëlektrisch verlies en isolatieweerstand.
Eénstaps CVT-test vereenvoudigt de meetroutine ter plaatse.
CVT-inspectie zonder de hoogspanningskabels te verwijderen, wat uitvaltijd bespaart.
CVT-methode voor omgekeerde afscherming om C0 te meten.
Hoge-snelheid bemonsteringssignaal voor snelle, stabiele resultaten.
Meerdere beveiligingen maken het instrument veilig en betrouwbaar.
Geïntegreerd ontwerp en frequentieconversie tegen storingen
Geïntegreerde structuur
Het instrument integreert een diëlektrische verliestestbrug, een variabele frequentievoeding, een opvoertransformator en een SF6-standaardcondensator met hoge stabiliteit in één eenheid. Een hoogspanningsbron-invertertest wordt binnen het instrument gegenereerd, en de transformator verhoogt de spanning voor het te testen monster.
Frequentieconversie tegen storingen
Bij frequenties zoals 50 Hz, 47,5 / 52,5 Hz, 45 / 55 Hz, 60 Hz, 57,5 / 62,5 Hz en 55 / 65 Hz vermijdt een digitale notchfilter de interferentie van het elektrische veld met de netfrequentie, wat het probleem van nauwkeurige meting onder sterke elektrische veldinterferentie oplost en ook geschikt is voor het geval dat een generator stroom levert na een stroomuitval.
Diëlektrische verliestest van isolatieolie
Met de isolatiebeker kan hetzelfde instrument het diëlektrische verlies van isolatieolie testen, waardoor het gebruik ervan wordt uitgebreid van meting van apparatuurcapaciteit en -verlies tot beoordeling van de oliekwaliteit.
Veelgestelde vragen
V1: Voor wie is de XHJS1000B diëlektrische verliestester ontworpen?
Het is ontworpen voor testteams voor hoogspanning in energiecentrales en onderstations, fabriekslaboratoria van fabrikanten van hoogspanningsapparatuur, externe kalibratie- en inspectie-instanties, en ingenieurs voor de inbedrijfstelling van transformatoren en CVT's die ter plaatse nauwkeurig diëlektrisch verlies en capaciteit moeten meten.
V2: Wat meet het instrument?
Het meet automatisch de elektrische verliestangens (tan delta) en capaciteit van allerlei hoogspanningsapparatuur, samen met de meting van de isolatieweerstand, en met een isolatiebeker kan het ook het diëlektrische verlies van isolatieolie testen.
V3: Hoe gaat het om met sterke elektromagnetische interferentie?
Het maakt gebruik van een frequentieconversieprincipe tegen storingen. Frequenties zoals 50 Hz, 47,5 / 52,5 Hz, 45 / 55 Hz, 60 Hz, 57,5 / 62,5 Hz en 55 / 65 Hz zijn beschikbaar, en een digitale notchfilter vermijdt interferentie van het elektrische veld met de netfrequentie, wat nauwkeurige meting onder sterke veldinterferentie oplost en ook geschikt is voor stroomvoorziening door een generator na een stroomuitval.
V4: Welke CVT-functies worden ondersteund?
Het instrument biedt een éénstaps CVT-test en kan de CVT meten zonder de hoogspanningskabels te verwijderen, met behulp van de CVT-methode voor omgekeerde afscherming om C0 te meten, met een CVT-verhoudingsbereik van 10 tot 10000.
V5: Wat zijn de belangrijkste specificaties en de voeding?
Het heeft een meetbereik van 0-100%, gebruikt een SF6-standaardcondensator met hoge stabiliteit als ingebouwde referentie, en wordt gevoed door AC 220V ±10%, met een groot LCD-scherm en enorme ingebouwde gegevensopslag.
