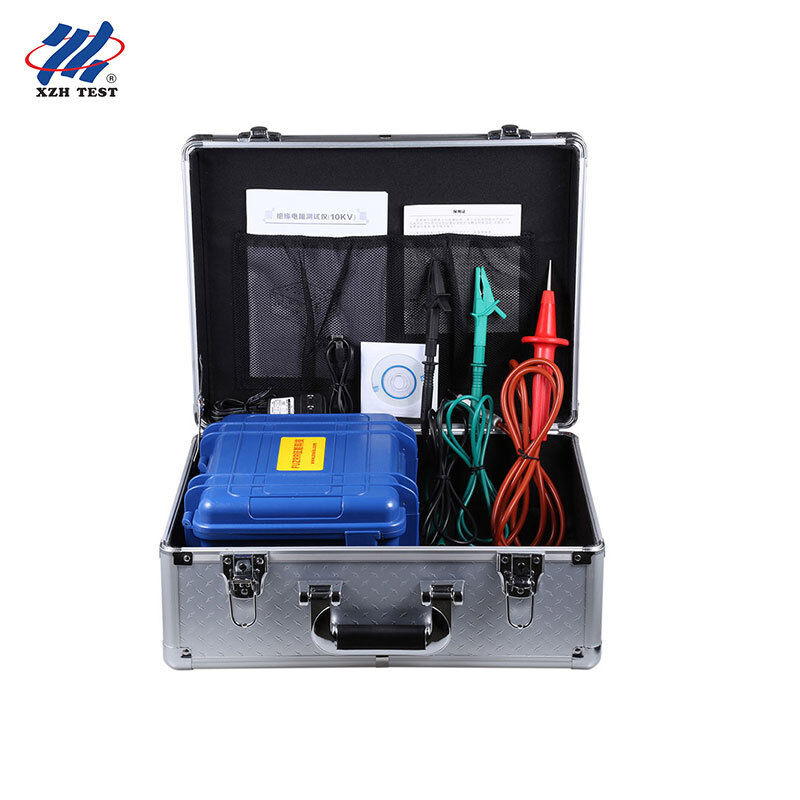

XHMR-10KVA Digitale Isolatieweerstand Tester.
XHMR-10KVA is een draagbare digitale hoogspanningsisolatieweerstandstester (megohmmeter) die is gebouwd om de weerstand van isolatiematerialen en de isolatieweerstand van transformatoren te meten.motorenMet zes selecteerbare testspanningen tot 10 kV, een meetbereik van 0,01 MΩ tot 35 TΩ, een stappenspanningsuitgangsfunctie,DAR / PI-test en 500-groep aan boordopslag met USB-overdracht, brengt het laboratorium-grade isolatie diagnose in het veld in een 2,75 kg instrument.
Ontworpen voorWerkplaatsen voor de reparatie van auto's en voor de omspanning, teams voor het repareren van generatoren en pompen, elektriciens van industriële installaties, installatie- en onderhoudsbedrijven voor liften en HVAC-installaties,en wind- of zonne-O&M-teams die de isolatie-integriteit van motoren moeten controleren, generatoren, kabels en schakelingen tot 10 kV op het terrein.
Belangrijkste specificaties
| Parameter |
Specificatie |
| Model |
XHMR-10KVA |
| Testfuncties |
Isolatieweerstand, spanning, gelijkstroom, capaciteit |
| Nominale spanning |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Isolatieweerstandsbereik |
0.01MΩ 35TΩ (resolutie 0,01MΩ) |
| DC-spanningsbereik |
0 1000V (resolutie 0,1V) |
| AC-spanningsgebied |
0 750 V (resolutie 0,1 V) |
| DC-stroombereik |
0.1nA 6mA (resolutie 0,1nA) |
| Capaciteitsbereik |
10nF 50μF (resolutie 10nF) |
| Uitgangskortsluitingstroom |
≥ 6 mA |
| Voltage-uitgang |
Stepspanning aanpassing, meerdere selecteerbare niveaus |
| Absorptieverhouding / polarisatieindex |
Ondersteund (DAR / PI) |
| Gegevensopslag |
500 groepen |
| Afbeelding |
4-bits groot LCD-scherm, grijs achtergrondlicht, 108 × 65 mm |
| USB-interface |
Gegevens uploaden, opslaan en afdrukken via pc-software |
| Stroomvoorziening |
12V oplaadbare batterij |
| Automatische uitschakeling |
15 minuten inactiviteit |
| Dielectrische sterkte |
AC 3kV / 50Hz gedurende 1 minuut |
| Werktemperatuur / luchtvochtigheid |
-10°C tot +50°C, <85%RH |
| Bergingstemperatuur / luchtvochtigheid |
-15°C tot +55°C, < 90%RH |
| Veiligheidsnormen |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Core Features
Beschermingsfuncties voor kortsluitingen, overbelastingen en lage batterijspanning zorgen voor veilige veldtests.
Ondersteunt isolatietests, absorptieverhouding (DAR), polarisatieindex (PI) en snelle testmodi.
Toont bij voltooiing van de test de restspanning voor een veiliger gebruik van het testobject.
De stapspanningsregeling geeft meerdere selecteerbare spanningsniveaus, zodat één instrument een breder scala aan isolatieproefvereisten bestrijkt.
USB-interface met ingebouwde lithiumbatterijoplaadfunctie voor gegevensoverdracht ter plaatse.
Zet automatisch af na een periode van inactiviteit om de batterij te beschermen.
Stapspanningsuitgang en nominale spanningsniveaus
Steep-spanningsregeling
Het instrument gebruikt een stapspanningsregeling, zodat het verschillende spanningsniveaus kan uitvoeren in plaats van één vaste spanning.Dit stelt één tester in staat om een bredere verspreiding van isolatieproefvereisten te dekken zonder instrumenten uit te wisselen.
Zes nominale spanningsniveaus
Er zijn nominale testspanningen van 250V, 500V, 1000V, 2500V, 5000V en 10kV te selecteren, die overeenkomen met isolatietests van apparatuur voor laagspanningsregeling tot middelspanningsmotoren, transformatoren en kabels.
DAR- en PI-isolatie-diagnose
Naast een enkele weerstandsmeting berekent de tester de absorptieverhouding (DAR) en de polarisatie-index (PI) om vocht, verontreiniging en veroudering in het isolatiesysteem aan te tonen.
Veelgestelde vragen
V1: Voor wie is de XHMR-10KVA isolatieweerstandstester ontworpen?
Het is gemaakt voor motor-service- en omrolwerkplaatsen, generator- en pompreparatie-teams, industriële installatie-electriciens, lift- en HVAC-installatie- en onderhoudsbedrijven,en wind- of zonne-energie-O&M-teams die de isolatie-integriteit van motoren moeten controleren, generatoren, kabels en schakelingen tot 10 kV op het terrein.
V2: Welke testspanningen en meetbereik biedt het?
Het biedt zes nominale testspanningen van 250V, 500V, 1000V, 2500V, 5000V en 10kV en meet isolatieweerstand van 0,01MΩ tot 35TΩ met een resolutie van 0,01MΩ.
V3: Ondersteunt het stappenspanning en index testen?
Het apparaat heeft een stap-spanningsregeling die meerdere verschillende spanningsniveaus geeft.en het ondersteunt ook absorptieverhouding (DAR) en polarisatie index (PI) testen voor diepere isolatie conditie analyse.
V4: Hoe worden meetgegevens opgeslagen en overgedragen?
Aan boord zijn maximaal 500 groepen metingen opgeslagen en via een USB-interface met PC-monitoringsoftware kunnen ingenieurs de gegevens rechtstreeks uploaden, opslaan en afdrukken.
V5: Aan welke veiligheidsnormen en -bescherming voldoet het?
Het voldoet aan IEC61010-1, IEC1010-2-31 en IEC61557-1/5, heeft een IEC60529 (IP54) -classificatie met CAT III 300V en verontreinigingsgraad 2,en bestand is tegen wisselstroom 3kV/50Hz gedurende 1 minuut met een isolatieweerstand van ten minste 50MΩ.
Voor andere spanningsmodellen, toebehoren of het volledige specificatieblad kunt u contact met ons opnemen.
