Draagbare TTR-tester met bescherming tegen omgekeerde aansluiting

Name: Draagbare TTR-tester met bescherming tegen omgekeerde aansluiting
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an Shaanxi China
Merknaam:	XZH TEST
Certificering:	ISO CE
Modelnummer:	XHBB128B

Detailinformatie

Plaats van herkomst:

Xi'an Shaanxi China

Merknaam:

XZH TEST

Certificering:

ISO CE

Modelnummer:

XHBB128B

Markeren:

High Light

Markeren:

Hoge en lage spanning omgekeerde verbinding bescherming transformator draait ratio tester

Nauwkeurige verhoudingsmeting TTR-tester

Draagbare transformatorverhoudingstester

Trading Information

Min. bestelaantal:

1set

Verpakking Details:

houten verpakking

Levertijd:

5-8 WERKDAGEN

Betalingscondities:

T/T

Levering vermogen:

3000 eenheden/jaar

Productomschrijving

XHBB128B Transformator rotatieverhoudingstester (TTR)is een zeer nauwkeurig, driefasig diagnostisch instrument dat is ontworpen voor snelle, nauwkeurige metingen van de draaikrachtverhouding en de spanningsverhouding van de vermogenstransformator.Het testen van de draaikracht van transformatoren is een cruciale vereiste voor meerdere scenario's: QC tijdens de productie, vóór de ingebruikname van nieuwe transformatoren en in overeenstemming met de preventieve testprocedures van de elektriciteitsindustrie.beoordelt de prestaties van de kraanwisselaar, detecteert kortsluitingen tussen bochten en bevestigt de compatibiliteit van parallelle werking.Aangedreven door een eigen driefasige precisie-omvormervoorziening niet enkelfasig net de XHBB128B elimineert netharmonische interferentie voor een superieure meetintegriteitHet 7-inch kleuren touchscreen LCD, uitgebreide beschermingssuite en robuuste veldklaar behuizing maken het de definitieve TTR-oplossing voor productielijnen, veldinbedrijfstelling,en routineonderhoud.

Technische specificaties

Parameter	Specificatie
Meting
Testbereik	0.9 ¢ 10000
Precisiteit (0,9 ¢ 500)	±0,1% + 2 cijfers
Precies (501 ‰ 2000)	±0,2% + 2 cijfers
Genauigheid (2001 ¥10000)	±0,5% + 2 cijfers
Resolutie	0.0001 minimaal
Uitgangsspanning	Automatisch instellen naargelang de belasting
Energie en milieu
Werkende stroomtoevoer	AC 220V ± 10%, 50 ± 1 Hz
Omgevingstemperatuur	-10°C tot +40°C
Relatieve luchtvochtigheid	≤ 85%, geen condensatie
Fysiek
Afmetingen (hoofdeenheid)	360 × 290 × 170 mm
Afmetingen (kabeldoos)	360 × 290 × 170 mm
Gewicht (hoofdeenheid)	50,9 kg
Gewicht (kabeldoos)	5.65 kg

Belangrijkste prestatiekenmerken

Driefasige precisie-omvormer stroomtoevoerDe eigen driefasige omvormer vervangt de conventionele eenfasige nettoevoer als meetspanningsbron en elimineert volledig de netharmonische interferentie voor nauwkeurigere resultaten.De nauwkeurigheid van de meting wordt niet beïnvloed, zelfs wanneer de generator wordt aangedreven.
Gelijktijdige driefasige metingDe driefasige uitslag versnelt de testsnelheid, meet de hoeken tussen de fasen en identificeert automatisch transformatorverbindingsgroepen 011,waarbij de handmatige fase-voor-fase-tests die voor traditionele ratio-bruggen vereist zijn, worden afgeschaft.
Alomvattende transformercompatibiliteitHet ondersteunt een uniek breed scala aan transformatietypen, waaronder Z-type, rechtgever, aarding, elektrische oven, faseverschuiving,en balanstransformatoren .
Meerlagig beschermingssysteem- geïntegreerde hoge/lage spanning omgekeerde aansluitingsbescherming, transformator draai-aan-draai kortsluitingsbescherming, open/nabij storingsbescherming van kraanwisselaar,en uitgang volledige kortsluitingsbescherming zorgen voor de veiligheid van het instrument en de gebruiker onder alle storingsomstandigheden.
Automatische analyse van kraanveranderNa het invoeren van de nominale parameters meet het automatisch de verhouding, de foutwaarde en de positie van de tapwisselaar voor maximaal 99 tappunten.Identificeert nauwkeurig asymmetrische tapposities die conventionele testers niet kunnen oplossen.
7-inch HD kleuren touchscreenDe grote LCD-scherm met modulair display en stap-voor-stap Chinese/Engelse bedieningsopdrachten maken een intuïtieve, handmatige bediening mogelijk.
Geïntegreerd gegevensbeheerGebaseerde thermische printer, USB-flashdisk-interface en RS232-seriële poort bieden flexibele gegevensuitvoeropties voor onmiddellijke documentatie, digitale archivering en papierloze kantoorintegratie.
Robuuste veldklaar omheining¢ Multifunctioneel ingenieurswerk met een plastic behuizing met koude/temperatuurbestendigheid, waterdichte afdichting en val/schokbestendigheid zorgt voor betrouwbare werking en transport in veeleisende veldomgevingen.

Instrumentenpaneeloverzicht

Component	Functie
7-inch touchscreen LCD	Kleurtouchdisplay met digitale achtergrondverlichtingsregeling; weergeeft bedieningsmenu en testresultaten
Hoogspanningsterminals	Geel, groen, rood, zwart ‡ verbinding met de fasen A, B, C en neutraal (O) aan de HV-zijde van de transformator
Laagspanningsterminals	Geel, groen, rood, zwart ‡ verbinding met de fasen a, b, c en neutraal (o) aan de LV-zijde van de transformator
AC220V-toevoer	Stroominvoer voor het instrument, aansluiten op AC220V-nettoevoer
Beschermingsgrond	Betrouwbare aardingsterminal voor de veiligheid van de exploitant
RS232 / USB-poorten	Seriecommunicatie en USB-opslag voor gegevensexport
Ingebouwde printer	De testresultaten worden onmiddellijk na voltooiing van de meting afgedrukt

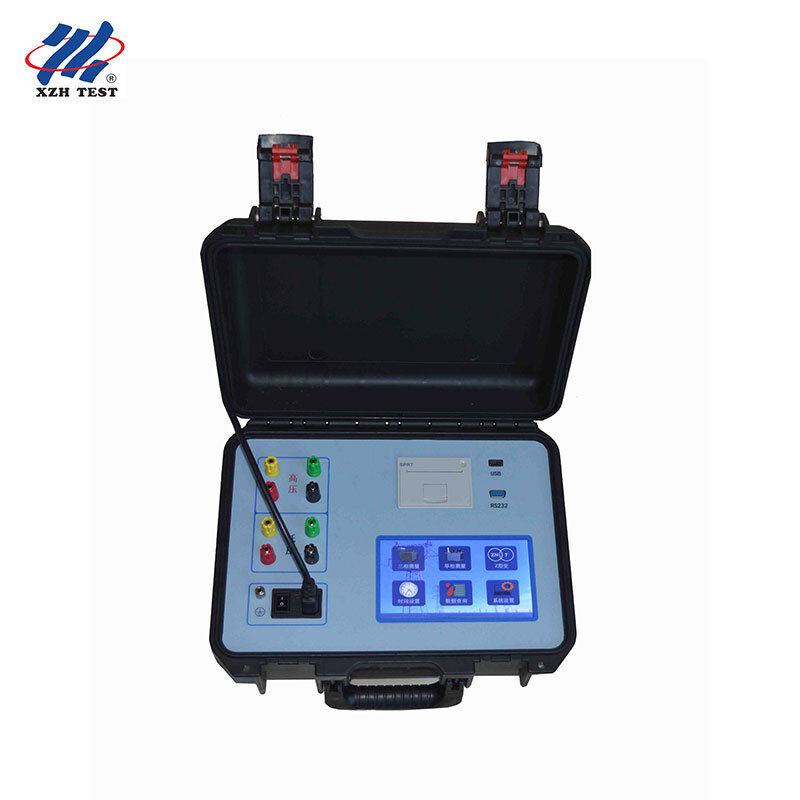

Productbeeld

XHBB128B

Zelfcontrole

Als de testresultaten abnormaal lijken, kan het instrument worden gecontroleerd met behulp van de volgende zelftestprocedure:

Verbind de hoge spanning gele/groene/rode/zwarte clips met elkaar en kortsluit op dezelfde manier de lage spanning gele/groene/rode/zwarte clips.Selecteer Y-Y-0 of D-D-0 als verbindingsmodus en druk op OK om meting te startenEen normaal apparaat geeft 1 weer.0000Een andere aflezing wijst op een mogelijk instrumentprobleem dat onderhoud vereist.

Als alternatief kunnen de hoogspannings- en laagspannings-testlijnklemmen samen worden kortsluit (zorg ervoor dat de bedrading betrouwbaar is verbonden).

Vaak gestelde vragen

V1: Is deze TTR-tester geschikt voor de kwaliteitscontrole van transformatoren?

Ja, de XHBB128B is speciaal gebouwd voor QC-omgevingen.De gelijktijdige driefasemeten versnelt de testdoorvoer drastisch in vergelijking met traditionele fase-voor-fase-verhouding bruggenDe ±0,1% nauwkeurigheidsklasse (bereik 0,9500) voldoet aan de fabrieksstandaarden voor toetsing van acceptatie.terwijl de automatische positie-identificatie van de kraanwisselaar (tot 99 punten) de correcte installatie van de kraanwisselaar verifieert zonder handmatige berekeningDe USB-flashdiskinterface maakt snelle gegevensexport mogelijk voor integratie met productie-uitvoeringssystemen (MES) en QC-databases.

V2: Kunnen ingenieurs voor de inbedrijfstelling in het veld dit gebruiken voor de verificatie van nieuwe transformatorinstallaties?

Voordat een nieuwe transformator wordt aangedreven, moeten ingenieurs controleren of de draaiverhoudingen in alle kraanposities overeenkomen met de naamplaat en of de verbindingsgroep correct is.De XHBB128B automatiseert deze hele workflow: het meet alle drie de fasen gelijktijdig, identificeert automatisch de aansluitgroep (0 ̇ 11), berekent de foutwaarden bij elke kraanpositie en drukt een volledig inbedrijfstellingsrapport uit.De omgekeerde verbindingsbescherming en de uitgangskortsluitingsbescherming bieden een essentiële veiligheidslaag tijdens de inbedrijfstelling wanneer bedradingsfouten het meest waarschijnlijk zijnDe robuuste waterdichte behuizing en het gewicht van de hoofdunit van 5,9 kg maken het praktisch voor multi-site inbedrijfstelling.

V3: Hoe dient het contractanten voor preventief onderhoud van elektrische installaties?

Voorlopige onderhoudsondernemers die meerdere industriële, commerciële en nutsbedrijven bedienen, hebben instrumenten nodig die snel, betrouwbaar zijn en controleerbare documentatie produceren.De driefasige gelijktijdige meting van de XHBB128B minimeert de testtijd op elke klantlocatieDe ingebouwde printer genereert onmiddellijk gedrukte rapporten voor het aftekenen van de klant.en faseverschuivingstransformatoren betekent dat één instrument alle klanten bedient, ongeacht de samenstelling van hun transformatorenparkDe driefasige omvormervoeding zorgt voor de integriteit van de metingen, zelfs wanneer deze vanaf draagbare generatoren op afgelegen locaties worden uitgevoerd.

V4: Is het geschikt voor onderhoudsspecialisten van transformatoren?

Het onderhoud van de kraanwisselaar vereist een nauwkeurige verificatie dat elke kraanpositie de juiste spanningsverhouding levert.gewoon de nominale parameters één keer invoeren, en het instrument meet automatisch de verhouding- en foutwaarden bij elk van de maximaal 99 kraanposities, waardoor de werkelijke kraanpositie zelfs bij asymmetrische kraanconfiguraties nauwkeurig wordt vastgesteld.Dit is van onschatbare waarde bij het diagnosticeren van storingen van de kraanwisselaar zoals gemiste posities, overbruggingsfouten of mechanische afwijkingen die mogelijk niet alleen met elektrische tests kunnen worden vastgesteld.

V5: Kunnen auditors van de kwaliteit van stroom en de naleving van het net dit gebruiken voor regelgevende verificatie?

Gridcompliance-auditeurs die verifiëren dat distributie-transformatoren voldoen aan de normen voor spanningsregulatie, hebben nauwkeurige ratio-metingen nodig die een nauwkeurige controle kunnen doorstaan.De driefasige omvormervoorziening van de XHBB128B elimineert harmonische storingen van het net die de meetnauwkeurigheid op traditionele eenfasige testers kunnen in gevaar brengenDe USB-gegevensexport maakt naadloze integratie met conformiteitsdatabases en geautomatiseerde rapportage mogelijk.terwijl de procedure voor de zelfcontrole van het instrument een gedocumenteerd meetvertrouwen biedt waarnaar de accountants in hun rapporten kunnen verwijzen.
