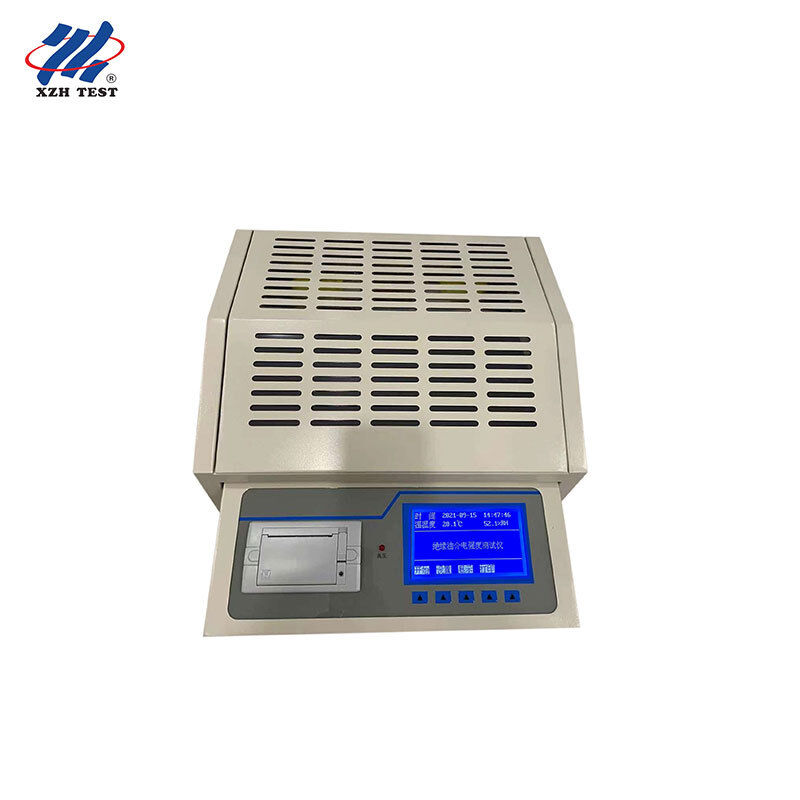

XHYY102 Isolatie-olie dielectrische sterkte testeris een volledig digitaal industrieel instrument met een hoge nauwkeurigheid dat onafhankelijk is ontwikkeld in strikte overeenstemming met de nationale norm GB507-1986 en de industriestandaard DL/T846.7-2004.drie-beker, en multi-cup-configuraties om aan diverse doorvoervereisten te voldoen, is dit instrument voorzien van een draagbare structuur voor een gemakkelijke transport tussen binnen- en buitentestlocaties.De volledig automatische digitale microcomputerbesturing zorgt voor betrouwbare meetprestaties, een sterke vermogen tegen interferentie,en bedrijfsveiligheid waardoor het een toegankelijke en praktische keuze is voor de routine-test van de dielectrische sterkte van transformator-olie in een breed scala van veld- en laboratoriumomgevingen.
| Parameter | Specificatie |
|---|---|
| Uitgangsspanning | 0·80 kV |
| Boostercapaciteit | 1.5 kVA |
| Meetsnauwkeurigheid | ± 3% |
| Vervorming van de spanning | < 3% |
| Verhoog de snelheid | 0.5·5.0 kV/s (instelbaar) |
| Elektrode-kloof | Standaard 2,5 mm |
| Testbekeropties | Een-beker / Drie-beker / Meerdere-beker (configureerbaar) |
| Verhoog de frequentie | 1 ¢ 9 keer (gebruikerskeuze) |
| Standtijd | 15 min (instelbaar) |
| Boost Interval | 5 min (instelbaar) |
| Testnormen | GB507-1986 / GB507-2002 / DL429 / IEC156 / Custom |
| Afmetingen | 465 × 385 × 425 mm |
| Parameter | Specificatie |
|---|---|
| Omgevingstemperatuur | 0°C tot +45°C |
| Relatieve luchtvochtigheid | < 75% RH |
| Werkende stroomtoevoer | AC 220V ± 10% |
| Stromfrequentie | 50 Hz ± 1 Hz |
| Energieverbruik | 200 W |
| Modelvariant | Configuratie van de beker | De beste oplossing voor |
|---|---|---|
| Eenvoudige beker | 1 oliebeker | Tests in klein volume, velddienst, budgetbewuste toepassingen |
| Drie-beker | 3 oliekopjes | Standaard laboratorium- en werkplaatsonderzoek, matige doorvoer |
| Meerdere bekers | Meerdere oliebekers | Laboratorium- en QC-tests op productielijnen met een hoge doorvoer |
| Component | Functie |
|---|---|
| LCD scherm | Toont datum, tijd, werkingsparameters, testresultaten en menu-oproepen |
| Functieknoppen | Selecteer en configureer operationele parameters |
| Drukker | Afdrukken van testresultaten voor onmiddellijke documentatie |
| Druk op Schakelaar | Opent of sluit het deksel met één aanraking |
| Signaallicht | Verlicht om de actief lopende stappen aan te duiden |
| Oliebeker tank dekking | Open voor het inbrengen/uitbrengen van de oliebeker; moet vóór de test gesloten zijn |
| Temperatuur- en vochtigheidssensor | Meting van omgevingstemperatuur en relatieve luchtvochtigheid, omgezet in digitaal display |
| Ground Pole | Betrouwbare grondverbindingsterminal |
| Steenkool & Schakelaar | AC 220V 50Hz-invoer en aan/uit bedieningsinstallatie |
![]()
