XHGX501C1

Deze krachtige geïntegreerde pijpleidingdetector realiseert pijpleidingtracering, kabelidentificatie en foutlocatie met nauwkeurige dieptemeting. Uitgerust met een zender, ontvanger, stroomtangen, meetsnoeren en optioneel A-frame, maakt het gebruik van multi-filterende anti-interferentietechnologie voor sleufloze detectie van ondergrondse metalen leidingen en kabels. Ideaal voor pijpleidinginspectie, onderhoud, gemeentelijke bouw- en energietechniek, het is een onmisbare uitrusting voor pijpleidingonderhoudsteams.

Producteigenschappen

• Het apparaat is uitgerust met meerdere actieve detectiefrequenties en integreert vier soorten signaaluitvoermodi, waardoor het zich kan aanpassen aan verschillende inspectiescenario's ter plaatse.
• Uitgerust met meerdere visualisatiemodi, ondersteunt het twee methoden voor het berekenen van de ingraafdiepte, biedt het een maximale detectiediepte van 20 meter en onderscheidt het signaalinterferentie effectief van parallelle pijpleidingen.
• Uitgerust met een flexibele Rogowski-spoel met een grote diameter, maakt het batch-vooropslag van twintig sets kabelkalibratieparameters mogelijk en wordt een dubbele verificatiemethode gebruikt om de doelkabel te identificeren, waardoor veiligheidsrisico's worden beperkt.
• In combinatie met het optionele A-frame maakt het gebruik van de stapspanningsmethode om nauwkeurig verschillende soorten aardingsfouten in ondergrondse pijpleidingen te lokaliseren.
• Door gebruik te maken van een smalbandige digitale bemonsterings- en meertraps digitale filterarchitectuur onderdrukt het effectief de stroomfrequentie en harmonische elektromagnetische interferentie, waardoor stabiele detectieprestaties worden gegarandeerd, zelfs in complexe omgevingen.
• De unit is uitgerust met een complete set gestandaardiseerde inspectieaccessoires, ondersteunt sleufloze werkzaamheden en bestrijkt het volledige spectrum van onderzoeken en onderhoud van pijpleidingnetwerken.
• De transmissie-eenheid ondersteunt een uitgangsvermogen van 15 W met negen instelbare niveaus en een maximaal uitgangsvermogen van 300 V in directe verbindingsmodus, met volledig automatische impedantie-aanpassing en bescherming tegen overbelasting en kortsluiting.
• Beschikt over ingebouwde detectie van sweepfrequentie-interferentie; ondersteunt het schakelen tussen Chinees en Engels, evenals aanpasbare schermhelderheid en stand-byduur; gemakkelijk te onderhouden en beschikt over een gebruiksvriendelijke interface.

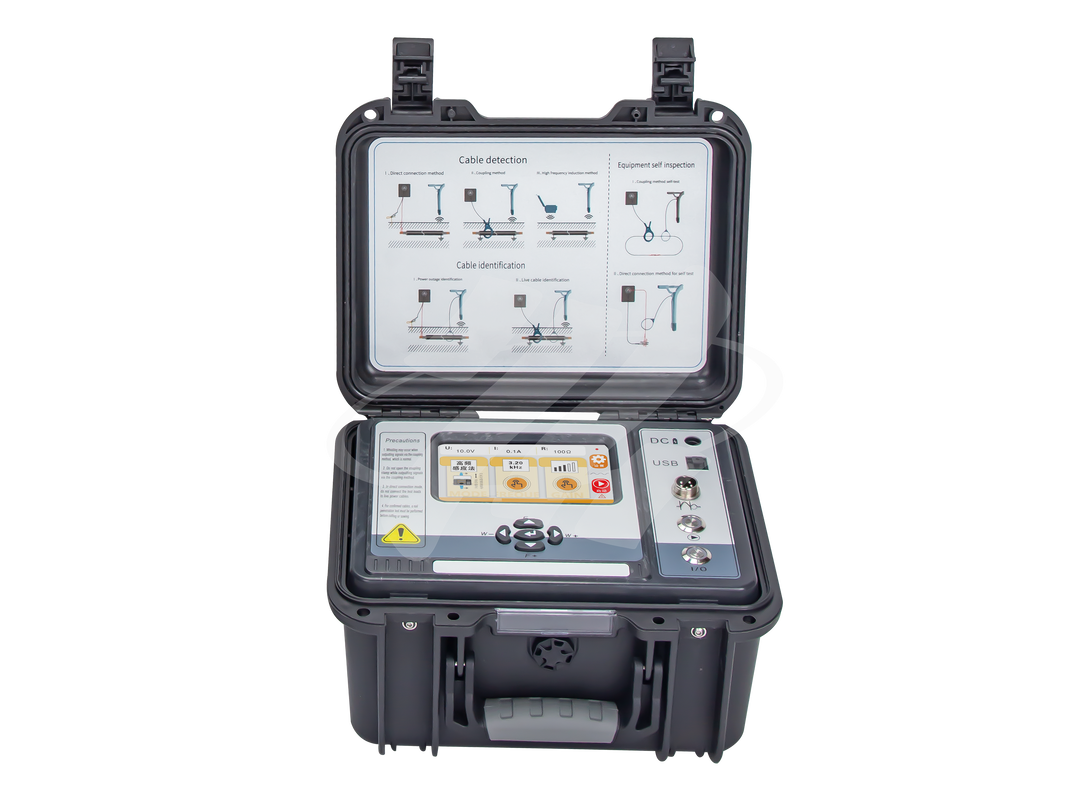

Productstructuur

                 1, Zender DC-oplaadpoort7, Ontvanger USB en oplaadpoort

2, USB-poort van de zender8, Ontvanger signaaluitgang

3, Zenderuitgang9, Ontvanger LCD-scherm

4, Zendertest startknop10, Ontvangerknoppen

5, Zender schakelaar               11, Ontvangerhandvat

6, zenderknoppen                12, Ontvangerluidspreker
