Multifunktioneel draagbaar klassiek ondergrondse kabelfoutleidinglocator kabelroute tracer

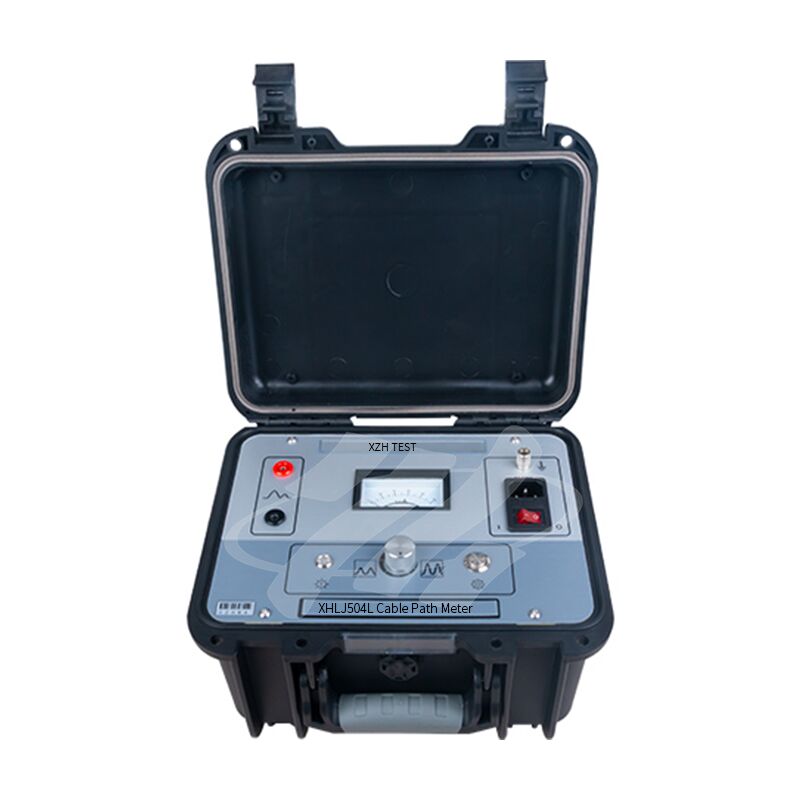

De XHLJ504Kabelroute tracer ((kabelleiding locator)is samengesteld uit een signaalgenerator (zender) met een hoog vermogen en een ontvanger die nodig zijn voor het detecteren van begraven kabelpaden.

Het basisprincipe van de kabelpadmeter is het gebruik van een padsignaalgenerator (d.w.z. de padpadmetersignaalzendende host) om een padpulssignaal in de te testen kabel in te voeren,waardoor elektromagnetische golven worden gegenereerdNa verwerking wordt de uitgang naar de oordop en de wijzermeter gestuurd.

Deze kabelroute tracer beoordeelt het begraven pad en de diepte van de kabel op basis van de geluidspieken, geluidsvalleien en de afwijking van de wijzermeter in de oortelefoon.

Multifunctioneel
De kabelpadontvanger wordt gebruikt in verbinding met sondes en koptelefoons, enz., en kan worden gebruikt als een kabelfoutpunter.

Belangrijkste onderdelen

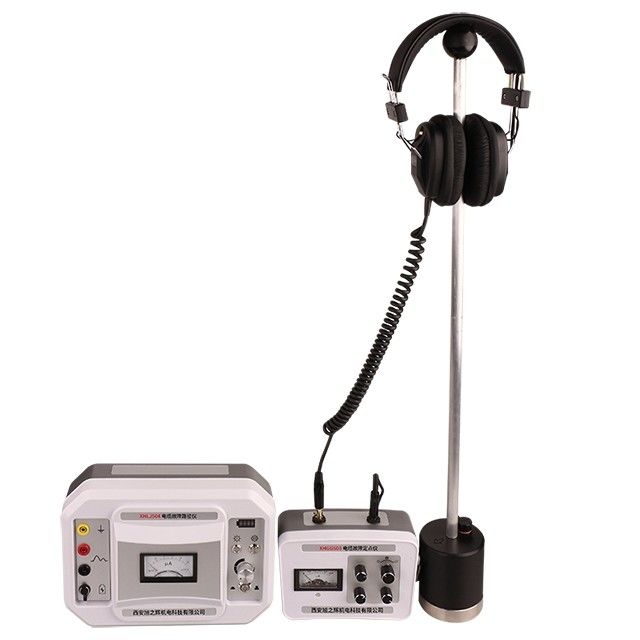

Deze locatie van kabelbuizen bestaat voornamelijk uit een zender en een ontvanger, de twee delen zijn hieronder weergegeven.

Technische parameters

Transmitter

Ontvanger

Productkenmerken

1Met behulp van het traditionele elektromagnetische inductie principe, sterke anti-interferentie vermogen.

2Met overstroom- en kortsluitingsbeschermingsfuncties is het veilig en betrouwbaar.

3Hoog vermogen, niet beperkt door kabellengte, open circuit kan ook een pad vinden.

4De uitgang is stapsgewijs verstelbaar, geschikt voor verschillende testlocaties, met een sterke aanpasbaarheid.

5Super sterke vergroting, de detectie diepte is groter dan 10 meter.

6. Ultra-laag stroomverbruik ontwerp, de stilstandstroom is minder dan 10mA.

7Het ontwerp van de analoge meter, de sterkte van het signaal en de trend zijn op een oogopslag duidelijk.

8Het nulniveau kan willekeurig worden aangepast, wat geschikt is voor allerlei sterke en zwakke scènes.

Op locatiekabelpadtest --aanwijzingsdiagram

Algemene route detecteren verbindingsdraad diagram

Schema van de bedrading voor het detecteren van de kabelroute met een superlengte of een kabel die breekt

Speciaal routedetectiebedradingsschema

Onderzoek van de diepte van de kabel

Wanneer u de diepte van de kabel beoordeelt, kunt u de sonde in een hoek van 45 graden plaatsen met de grond op de positie van de kabel die is gemeten,"verplaatsen naar buiten" loodrecht op het padZoek het kleinste geluidspunt in het midden van de sonde, dan is de afstand die de sonde beweegt de diepte van de kabel.Zie het schema van de plaatsing van de sonde in de volgende figuur..

Schematisch schema van de plaatsing van de sonde
