Ondergrondse kabel- en leidingzoeker | XHGX507C

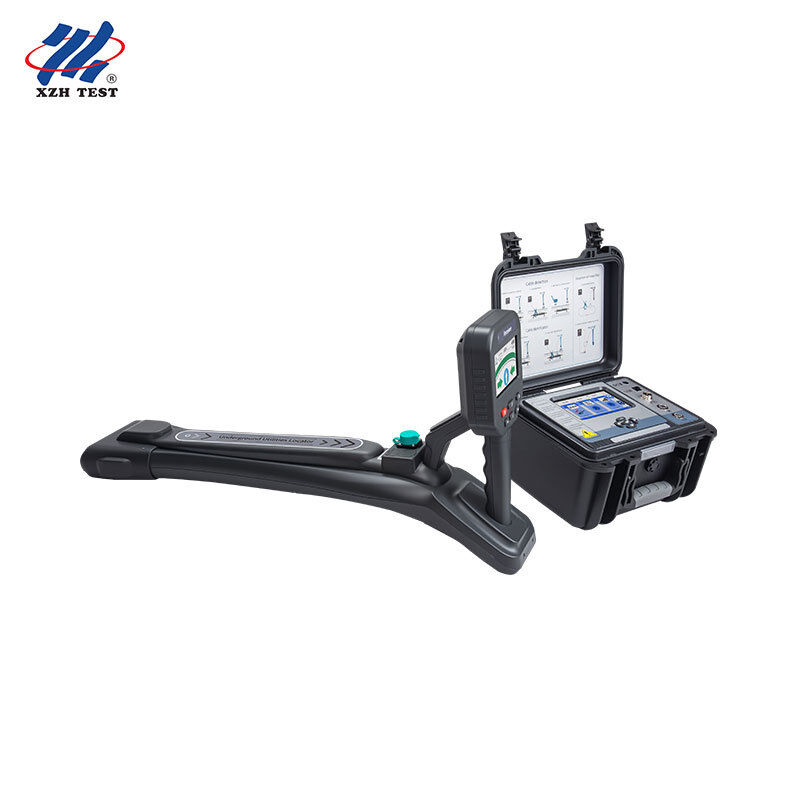

De XHGX507C1 is een compleet systeem voor het detecteren van openbare nutsvoorzieningen in stedelijke en bouwterreinen: het kan ingegraven elektriciteitskabels, communicatiekabels, metalen waterleidingen, gasleidingen en geleiders traceren, hun trajecten weergeven en richtingaanwijzingen geven, de ingegraven diepte en stroom (0-20 meter) in realtime meten, en meer dan 20 kabels in een gedeelde leiding identificeren — zodat werknemers precies weten wat er onder de grond is voordat ze beginnen met graven.
Het raken van onbekende openbare nutsvoorzieningen tijdens het graven is een van de duurste en gevaarlijkste ongevallen op een bouwplaats. De XHGX507C1 is een compleet graafpreventie-inspectiesysteem dat wordt aanbevolen voor de veiligheid van openbare nutsvoorzieningen: passieve scan zonder zender om stroomvoerende circuits te lokaliseren, het detectiegebied scant metalen leidingen die niet zijn blootgelegd en kan elke gemarkeerde lijn traceren en de diepte ervan verifiëren vóór het graven. De directionele lijnnavigatie op maaiveldniveau maakt nauwkeurige tracering mogelijk, zelfs voor onervaren operators zonder positioneringsapparatuur.
Toepassingen en doelgroep:Speciaal ontworpen voor exploitanten van gemeentelijke water-, gas- en warmtenetwerken, veldwerkers van telecommunicatiebedrijven, aannemers van openbare nutsvoorzieningen en landmeetkundige teams, voor het lokaliseren en in kaart brengen van ondergrondse openbare nutsvoorzieningen vóór het graven, renoveren of niet-open graafwerkzaamheden, om te voorkomen dat kabels en leidingen worden geraakt.
Belangrijkste specificaties
| Bereik |
Specificaties |
| Model |
XHGX507C1 |
| Functie |
Kabel-/leidingtraject traceren (met richtingweergave), realtime diepte- en stroommeting, kabelidentificatie, A-frame aardingsfoutdetectie (optioneel) |
| Detectiebereik |
Directe verbinding: 0-20 kilometer; Koppeling: 0-10 kilometer; Inductiemodus: Geschikt voor kabels met een ingegraven diepte van minder dan 2 meter. |
| Dieptemeting |
0-20 meter realtime weergave; Nauwkeurigheid van de middenlijnpositionering ±5% (ingegraven diepte 0-3 meter), -10% (ingegraven diepte 3-20 meter) |
| Zenderuitgangsvermogen |
Maximaal vermogen 15W, 9 instelbare niveaus, automatische realtime impedantieaanpassing |
| Zenderuitgangsspanning |
Maximale spanning 300V (directe uitgang) |
| Uitgangsfrequentie |
11 actieve frequenties: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; Ontvanger voegt passieve frequenties van 50Hz/60Hz/250Hz toe |
| Uitgangsmodus |
Directe verbinding/Koppeling/Inductie — Automatische herkenning van aangesloten accessoires |
| Kabelidentificatie |
Maximaal 20 vooraf gekalibreerde kabels (L1-L20), uitgerust met flexibele klemmen; Kwalificatiestandaard: Stroom ≥0.3mA, en binnen 75%-135% van de gekalibreerde waarde, stroomrichtingaanpassing |
| Foutpositionering (optioneel) |
Gebruikt A-frame pulsspanningmethode van 640Hz-3.20kHz om isolatieschade te detecteren, aardingsfouten van laagspanningskabels en beveiligingsfouten van hoogspanningskabels |
| Ontvanger display/batterij |
4,3-inch capacitief touchscreen LCD-scherm, zichtbaar in zonlicht; 8,4V 5200mAh oplaadbare lithiumbatterij |
| Zender display/batterij |
5-inch capacitief touchscreen LCD-scherm; 11,1V oplaadbare lithium-ionbatterij |
| Klemmen |
Zender koppeling klem binnendiameter Φ125mm; Flexibele identificatie klem binnendiameter Φ200mm (grotere diameters op maat) |
| Opladen |
Zender volledig opladen (stand-by modus) duurt ongeveer 5-6 uur; Ontvanger volledig opladen duurt ongeveer 3-4 uur; Kan 300-500 oplaadcycli ondergaan. |
| Werkomgeving |
Bedrijfstemperatuur: -10°C tot +40°C, relatieve vochtigheid minder dan 80%; Opslagtemperatuur: -10°C tot +50°C, relatieve vochtigheid ≤95% (geen condensatie) |
| Veiligheid/Elektromagnetische compatibiliteit |
IEC61010-1 (CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, Vervuilingsgraad 2 |
Belangrijkste kenmerken
Eén instrument om alle metalen openbare nutsvoorzieningen te traceren:Traceren van stroomkabels (met of zonder stroom), communicatiekabels, metalen waterleidingen, gasleidingen, kabelgoten en andere continue metalen structuren — een vervanging voor kabeltracers en leidinglocators op een kaart.
Passieve detectie zonder zender:50Hz/60Hz/250Hz industriële frequentie en RF passieve modus kunnen stroomvoerende kabels en stralingsleidingen snel detecteren tijdens de initiële inspectiefase.
Inductieve scan detectie:Wanneer er geen leidinguiteinden of toegangspunten zijn blootgelegd, zendt de zender signalen vanaf boven de grond uit, en twee operators scannen de locatie parallel om de distributie van onbekende leidingen in kaart te brengen, gevolgd door graafwerkzaamheden.
Navigatie van lijngeleiders op maaiveldniveau:Het analoge leidingprofiel en de richtingpijl op het 4,3-inch scherm tonen nauwkeurig de richting van de leiding — slechts een operator met minimale training kan op de eerste dag nauwkeurig traceren.
Verificatie van ingegraven diepte vóór het graven:Realtime weergave van 0-20 meter diepte, nauwkeurigheid van de middenlijn is ±5% / -10%, daarnaast worden handmatige 45° helling en 80% breedtepiek methoden gebruikt om kritieke dieptes te verifiëren.
14 selecteerbare frequenties:11 actieve frequenties (van 640Hz tot 197kHz) plus 50Hz/60Hz/250Hz passieve frequentiebanden, zodat operators de doelopenbare nutsvoorziening kunnen scheiden van naburige circuits op basis van bodem- en leidingomstandigheden.
15W krachtige zender:Directe verbinding kan tot 20 kilometer bereiken, koppeling kan tot 10 kilometer bereiken — voldoende om te voldoen aan de eisen van langeafstandstracering van gemeentelijke toevoerlijnen en station-naar-station kabelroutes.
Identificatie van 20 kabels in een gedeelde leiding:Vooraf kalibreren van maximaal 20 kabels, en bevestigen van de exacte locatie van de doelkabels met groene markeringen en zoemgeluiden — dit is cruciaal voor telecommunicatiekabels en multifunctionele kanalen.
Betrouwbare indicatie van duidelijke gegevens:Wanneer de metingen betrouwbaar zijn, wordt de indicator voor anti-interferentie groen; Wanneer de interferentie ernstig is, wordt de indicator rood, om te voorkomen dat werknemers actie ondernemen op basis van onbetrouwbare gegevens.
Draagbaar en voor gebruik ter plaatse:De ontvanger weegt ongeveer 2 kg, de gereedschapskist kan een druk van ongeveer 200 kg weerstaan; Het touchscreen-scherm dat zichtbaar is in zonlicht en de batterij die de hele dag meegaat, maken inspectiewerkzaamheden gemakkelijk.
Inspectie van de locatie vóór het graven
| Stap |
Aanbevolen maatregelen |
| 1. Passieve scan |
In de industriële frequentie (50/60/250Hz) en RF-modus, scan het werkgebied in een raster om stroomvoerende kabels te detecteren zonder zender. |
| 2. Inductieve scan |
Twee operators houden de zender en ontvanger ongeveer 20 meter uit elkaar en scannen het gebied parallel om onbekende metalen leidingen te detecteren; Herhaal de bewerking in de tegenovergestelde richting. |
| 3. Markering van verdachte lijnen |
Gebruik olieverf om elke piekrespons op de grond te markeren; Controleer de signaallijnen opnieuw met een hoog versterkingsniveau om zwakke naburige openbare nutsvoorzieningen te detecteren. |
| 4. Traceren en dieptemeting |
Gebruik de ontvanger om elke gemarkeerde lijn te traceren en de diepte (0-20 meter) en stroom te registreren; Gebruik de 45° helling of 80% breedtepiek methode om de grensdiepte te verifiëren. |
| 5. Identificatie van doelkabels |
Wanneer meerdere kabels een leiding of kanaal delen, kunnen flexibele klemmen worden gebruikt om de exacte locatie van maximaal 20 gekalibreerde kabels te identificeren. |
| 6. Kruisverificatie |
Omdat elke methode zijn beperkingen heeft, moeten vóór het graven controles worden uitgevoerd met verschillende methoden of frequenties om het risico op het missen van openbare nutsvoorzieningen tot een minimum te beperken. |
Veelgestelde vragen
Vraag 1: Voor welke gebruikers is deze ondergrondse locator ontworpen?
Het is speciaal ontworpen voor exploitanten van gemeentelijke water-, gas- en warmtenetwerken, veldwerkers van telecommunicatiebedrijven, aannemers van openbare nutsvoorzieningen en landmeetkundige teams, voor het inspecteren van ondergrondse openbare nutsvoorzieningen vóór het graven, renoveren of niet-open graafwerkzaamheden.
V2: Welke ondergrondse leidingen kan het detecteren?
Alle metalen leidingen: stroomkabels (met en zonder stroom), communicatiekabels, metalen waterleidingen, gasleidingen, warmteleidingen en geleiders. Niet-metalen leidingen zonder metalen componenten of traceerdraden kunnen niet worden gedetecteerd en vereisen andere detectiemethoden.
Vraag 3: Hoe nauwkeurig is de dieptemeting vóór het graven?
Het bereik van de realtime dieptemeting is 0-20 meter, de nauwkeurigheid van de middenlijn is ±5% in het ingegraven dieptebereik van 0-3 meter, en -10% in het ingegraven dieptebereik van 3-20 meter. Voor kritieke punten worden de 45° hellingmethode en de 80% breedtepiekmethode gebruikt voor onafhankelijke verificatie.
V4: Kan het leidingen vinden zonder blootgelegde toegangspunten?
Ja. De inductieve modus kan worden gebruikt: plaats de zender op de grond boven de verwachte leiding en scan met de ontvanger; Of gebruik de passieve industriële frequentie/RF-detectie. Deze modi zijn speciaal ontworpen voor het inspecteren van onblootgestelde en onbekende openbare nutsvoorzieningen.
V5: Wat zit er in het standaardpakket?
Dit pakket bevat de ontvanger, zender, directe signaalkabel, koppeling, flexibele klem, dubbelkoppige testkabel, twee opladers, een A-frame met kabel, aardingspen, USB-kabel en een bloemvormige sleutel — alle componenten zijn verpakt in een drukbestendige gereedschapskist, klaar voor gebruik op elk moment.
