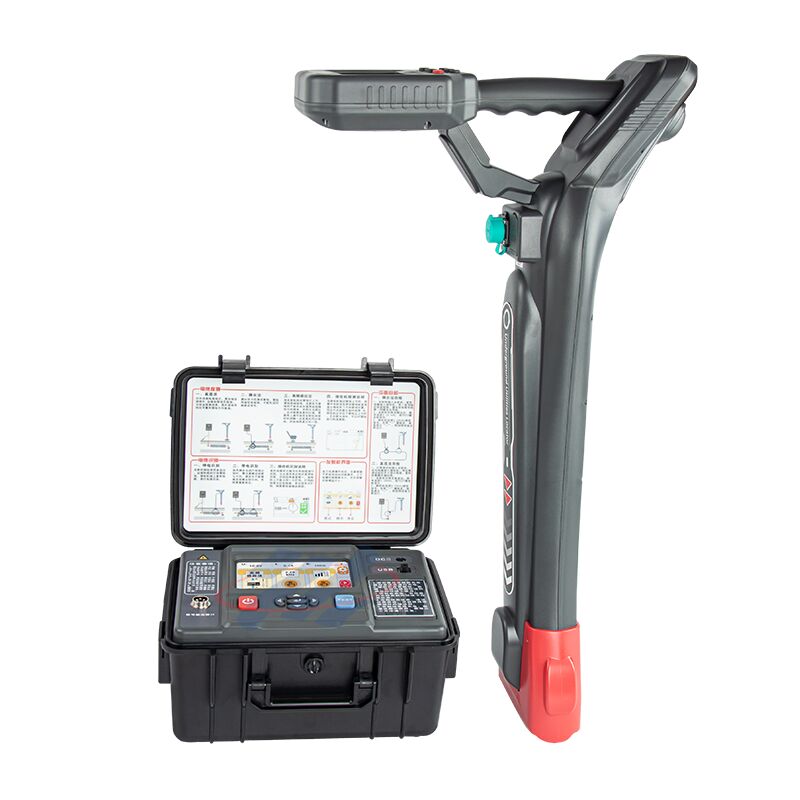

Deze kabelleiding locator XHGX507X gebruikt het elektromagnetisch veld signaal van de ondergrondse kabel om de kabel te lokaliseren en geeft de diepte en de huidige metingen,met een vermogen van niet meer dan 50 W.
De zender en ontvanger van dit apparaat voldoen aan deel 15 van de Amerikaanse FCC-regels, deze apparatuur voldoet aan de relevante bepalingen van de Europese richtlijn 1999/5/EG.Kenmerken:
Dit apparaat kan worden gebruikt voor kabel pad zoeken, stroom uitschakelen en live kabel identificatie
Ondersteunt functies voor het aangeven van de huidige richting en fase en beschikt over een unieke technologie die de huidige richting en fase van het traceringssignaal kan weergeven.effectief verbeteren van de nauwkeurigheid van het zoekpad.
Tegelijkertijd kan het ook de diepte van de kabel detecteren.
Transmitter met meerdere frequentieopties, 577HZ, 815HZ,8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, Multi-frequency-modus.
Functie met een ohmmeter om de waarde van de externe stroomcontinuumweerstand te testen.
Digitale weergave van de signaalsterkte
De pijlen links en rechts geven de locatie van de pijpleiding aan
Werkfrequentie
Grafische weergave van de signaalsterkte
Werkwijze
Batterijvermogen
Het kompas geeft de richting van de pijpleiding aan.
Realtime weergave van de diepte en stroom van de pijpleiding
Korte inleiding tot de zender
Instrumentenpaneel van de zender en functie-inleidingDe zender is een signaalbron die voldoende vermogen kan uitzenden en is een van de kernpunten van deze set instrumenten.Panel Inleiding
Let op: zie bovenstaande afbeelding
1. Sleutel 2. Uitvoerpoort 3. LCD-schermgebied 4. Frequentie samengestelde sleutel 5.
samengestelde sleutel
6- Menu samengestelde sleutel 7.
Inleiding van de functie
1. Schakelaartoets: Deze schakelaar is een zelfvergrendelende schakelaar; druk erop om de stroom aan te zetten, de zender is in een werkende toestand; pop-up om de voeding te ontkoppelen, de zender is in een uitschakelstand.
2. Uitgangspoort: Deze poort is een multi-core toegewijde luchtvaartsocket; het wordt gebruikt om de uitgangsmodus van het signaal te wijzigen.het inbrengen van de koppelclamps is de koppelmodusHet is de inductie-modus.
3. Liquid crystal display area: Toon de vereiste basisinformatie.
4. Frequentie-toets: Deze toets is een jog soft switch; de frequentie van het uitgangssignaal kan elke keer dat het wordt ingedrukt worden gewijzigd; de initiële aansturing is 577Hz. Aanvankelijk 8KHz in sensormodus.In het menu-interface voor frequentie-instellingen, druk op deze toets om de frequentie te selecteren of te annuleren die door de lichtbalk wordt gedekt; druk in de multi-frequentiemodus op deze toets om te kiezen voor de vervanging van het uitgangsfrequentiekanaal.
5. Power key: Deze sleutel is een jog soft switch; de uitgangsvermogen kan één keer worden gewijzigd elke keer dat het wordt ingedrukt, en het kan worden geselecteerd uit low-grade, mid-grade, high-grade en full-grade.Blader door het frequentiemenuIn de multifrequentie-modus druk je op deze toets om de uitgangsfrequentie te selecteren.
6. Menu-toets: deze toets is een jog soft switch; druk deze toets om in te gaan op het menu voor frequentie-instellingen, de weerstandsmetingsmodus en de multi-frequentie-instelling.
7Oplaadpoort: Deze poort is een Φ2.1 oplaadbank; deze wordt gebruikt om een speciale oplader aan te sluiten om de batterij op te laden.Inhoud van het scherm van de zenderinterface
| Frequentie |
Toon de huidige uitgangsfrequentie |
| Kracht |
Het kan de huidige uitgangsvermogen weergeven; het kan lage, middelgrote,
van hooggehalte respectievelijk van volledig gehalte |
| Modus |
Toont de huidige werkstand; directe aansluiting, koppeling en inductie kunnen
worden afzonderlijk weergegeven. |
| Stroom |
De waarde van de loopstroom wordt weergegeven; de effectieve weergave is 0-999 mA.
Impedantie: weergeeft de waarde van de huidige lusimpedantie; de effectieve weergave is
00001-20000 ohm. |
| Kracht |
Toont het huidige batterijvermogen aan; het wordt weergegeven door een batterijsymbool, geheel zwart is
vol vermogen, en links is de huidige vermogen percentage weergave. |
| Matching tip |
Wanneer de cirkel onder de foto begint te rollen, betekent dit dat de zender is
Stabiel werken. |
| Frequentie-instelling |
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss laag, ss hoog, multi-frequentiemodus. |
Signaluitgangsmodus - werkmodus van de zenderDe zender kan verschillende wisselstroomsignalen uitvoeren, die op drie manieren op de doelkabel kunnen worden aangebracht (directe verbinding, koppeling, inductie).Om een betrouwbare signaaloverdracht op de doelkabel te garanderenHet kan een indirecte lus zijn die bestaat uit de grond.een capacitieve lus die bestaat uit een verdeelde capaciteit gevormd tussen een voldoende lange kabel en de grond, of een rechtstreekse lus die bestaat uit kortsluitingsfouten tussen lijnen.Korte inleiding van de ontvangerOntvangerpaneel en functie-inleiding

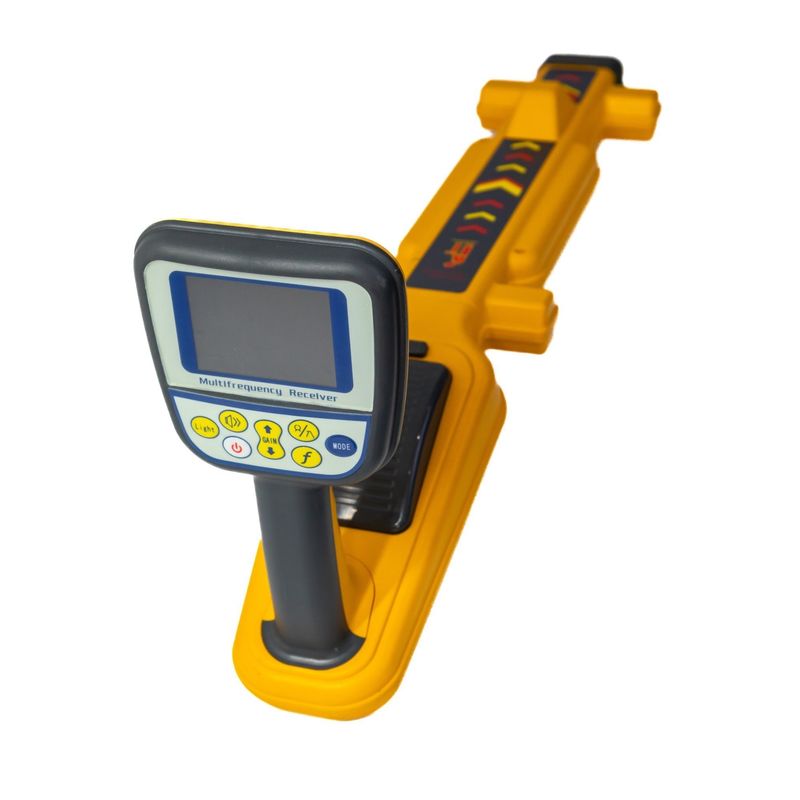

Een ontvanger is een integratie van een systeemcircuit dat in staat is een specifiek magnetisch veld te ontvangen en om te zetten in een elektrisch signaal om het weer te geven en de bediener op te roepen.Het is de tweede kern van deze reeks instrumenten.Het is volledig functioneel, zeer intelligent, draagbaar, lichtgewicht en gemakkelijk te bedienen.
Inleiding van de functie Interface content display
Interface van de ontvanger met de piektekens van de pijl
Frequentie:De huidige ontvangfrequentiewaarde wordt weergegeven; de oorspronkelijke waarde is 577 Hz bij aansturing.
Vergrendeling:De signaalsterkte wordt aangegeven door de lengte van het rooster; het rooster beweegt van beide zijden naar het midden en het signaal is te sterk of buiten bereik wanneer het rooster vol is.
Drie cijfers:de signaalsterkte wordt aangegeven door de grootte van het getal; het geldige bereik is 00.0-99.9, wanneer 99,9 wordt weergegeven, is het signaal te sterk of buiten bereik.
Kleurkompas:geeft de richting van de leiding aan.
Diepte en stroom:geeft de gemeten diepte van de ondergrondse pijpleiding en de stroom op de pijpleiding aan.
Winst:Toont de vergroting van het signaal die momenteel door de ontvanger wordt verwerkt, met een dynamisch bereik van 000-140 dB; deze wordt standaard automatisch ingesteld.
Modus:Toont aan op welke manier de ontvanger het signaal ontvangt en toont smalle piek, brede piek, trog, brede piekpijl, piek + trog en externe apparatuur; de eerste aansturing is brede piek.Externe apparaten worden automatisch herkend.
Batterijniveau:Toont het huidige batterijniveau aan; dit wordt aangegeven door het batterijsymbool.
Volume:geeft de huidige werkstatus van de buzzer aan, vertegenwoordigd door het symbool van de hoorn plus een lijn, één lijn is laag volume, twee lijnen zijn middelgroot volume, drie lijnen zijn hoog volume,en een kruis is om de bel af te zettenDe eerste aanzet is om de buzzer uit te zetten.
Links en rechts pijlen:Op de kabel verschijnen automatisch pijlen om de locatie van de kabel aan te geven; boven de kabel verschijnen twee pijlen.
Huidige richting:Bij gebruik van de SS-frequentie kan deze functie de richting van de signaalstroom weergeven om de bediener bij het vinden van het pad te helpen.
Fase-indicatie:Wanneer de SS-frequentie wordt gebruikt, zal de ontvanger de fase van het signaal weergeven.
Kenmerken van de ontvanger
1) Positionering van de kabel: Selecteer de golfkransmethode en gebruik parallelle antenne positionering om de doelkabel snel op te sporen.het signaal is het grootst en de twee zijden worden verminderd. Kies de vallei methode en gebruik de verticale antenne voor de positionering. Wanneer er geen aangrenzende kabels en interferentie bronnen, de positionering is nauwkeuriger en betrouwbaarder.Wanneer de ontvanger boven de kabel staat, het signaal is het kleinste en het signaal aan beide zijden is groot.
2) Diepte meting: in de directe verbindingsmodus wordt de diepte rechtstreeks gemeten.en houd het instrument lichaam stil wanneer de door het kompas aangegeven richting recht vooruit wijst, en de real-time geluidswaarde wordt in de linkerbovenhoek getoond.
Stemopdracht
Een groot kenmerk van dit instrument is dat het een spraakoproep heeft, die de oogvermoeidheid van de bediener bij langdurig werk vermindert en het detectiewerk eenvoudiger en duidelijker maakt.Het volume van het geluid dat door de ontvanger wordt uitgezonden, is evenredig met de sterkte van het ontvangen signaalOnder eenheidsgroei betekent het dat wanneer het geluid van de ontvanger luid en snel is, het ontvangen signaal sterk is en omgekeerd dat het geluid van de ontvanger sterk is.
Wanneer de ontvanger zich in de "crest"-methode bevindt, is het geluid het luidst en scherpst net boven de kabel en is het geluid klein en dun aan beide zijden.Wanneer de ontvanger in de vallei is, is het geluid het kleinste en meest dunne vlak boven de pijpleiding, en het geluid is hard en strak aan beide kanten.Werkwijze van de ontvanger
werkingsbeginsel
Wanneer er een signaal op de kabel wordt aangebracht, ontstaat er een stroom op de kabel, en de stroom genereert een magnetisch veld dat rond de kabel straalt.De frequentie van het magnetisch veld is consistent met de frequentie van het toegepaste signaal. De sterkte is de kabel als het centrum van de cirkel en de straling wordt verminderd, en de richting is de tangentierichting van een bepaald punt op de straling cirkel.
De ontvanger ontvangt het magnetisch veldsignaal of het lekke elektrisch veldsignaal dat door de kabel wordt uitgezonden via de interne antenne of het externe invoerapparaat,en kan worden verwerkt in twee verschillende werkwijzen, en de verandering van de signaalsterkte wordt aan de bediener gevraagd.
Signalontvangingsmodus - werkmodus van de ontvanger
Crestmethode(smale pieken, brede pieken, brede pijlen, pieken + valleien)
Grensgrensmethode(Door)Verpakking
