XHGX507 ondergrondse kabelleiding locator wordt voornamelijk gebruikt voor kabel fout locatie, kabel identificatie, kabel pad en diepte meting.Het kan taken uitvoeren die in het verleden alleen met een paar sets instrumenten konden worden uitgevoerd..
Werkingsbeginsel
De locatie van de ondergrondse kabelpijp is ontworpen op basis van de elektromagnetische inductiemethode en de toepassing van het communicatieprincipe.
1Het elektromagnetische signaal wordt door de zender gegenereerd en het signaal wordt via verschillende transmissietechnieken naar de ondergrondse kabel die wordt getest, verzonden.
2Nadat de ondergrondse kabel het elektromagnetische signaal heeft geïnduceerd, wordt er op de kabel een geïnduceerde stroom gegenereerd en de geïnduceerde stroom verspreidt zich langs de kabel tot op de afstand.
3Bij de verspreiding van de stroom worden elektromagnetische golven door de ondergrondse kabel naar de grond uitgezonden.het elektromagnetische signaal wordt ontvangen op de grond boven de kabel.
4De positie, de richting en de fout van de ondergrondse kabel kunnen worden beoordeeld aan de hand van de verandering van de ontvangen signaalsterkte.
Kenmerken
● Het grote LCD-scherm geeft de signaalsterkte weer en de balk, pijlen en spraakoproepen maken het voor de bediener gemakkelijk om de ondergrondse positie van de kabel en het foutpunt te beoordelen.Eén persoon kan het allemaal..
● volledig digitaal ontwerp, helder LCD-beeldscherm en betrouwbare positionering
● Draagbaar en lichtgewicht, gemakkelijk te dragen
● Ingebouwde oplaadbare batterij
● Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus
● Kan worden gebruikt voor het detecteren van isolatiefouten tot 2MΩ aan de grond
● Met achtergrondverlichtingsfunctie om zich aan te passen aan nachtwerkzaamheden
● Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus
●De kabeldiepte en de stroom worden weergegeven
Belangrijkste onderdelen

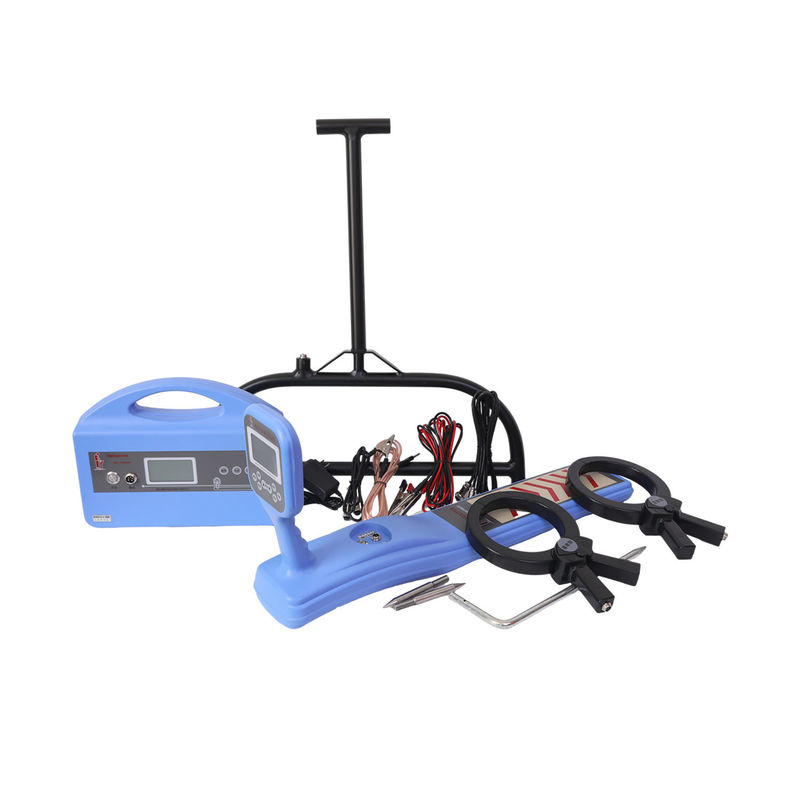

Deze locator bestaat voornamelijk uit een zender en een ontvanger, met accessoires van twee klemmen, een A-frame en de benodigde verbindingsdraden.
Technische parameters
Transmitter
|
Werkfrequentie
|
lage frequentie (815 Hz), tussenfrequentie (8 kHz), hoge frequentie (33 kHz), radiofrequentie (83 kHz)
|
|
Werkwijze
|
directe verbindingsmethode, koppelmethode (klemmethode), inductiemethode
|
|
Matching load
|
5 ohm ∼3000 ohm
|
|
Impedantie-weergave
|
5 cijfers
|
|
Oververhitting en overstroom
|
automatische bescherming
|
|
Vermogen
|
lage versnelling, middelste versnelling, hoge versnelling
|
Ontvanger
| Werkfrequentie |
lage frequentie (815 Hz), tussenfrequentie (8kHz), hoge frequentie (33 kHz), radiofrequentie (83 kHz), passieve frequentie 50 Hz
|
| Antennenmodus |
vallemethode (vallemethode met nulwaarde), piekmethode (piekmethode), stapspanningsmethode en klemstroommethode (A-frame)
|
| Huidige indicatie |
de effectieve stroomwaarde van de te testen kabel weergeven (eenheid: mA)
|
| Werktemperatuur |
-10°C+55°C |
| Vermogensindicator |
grafische weergave |
| Levensduur van de batterij |
continu werk> 8 uur: intermitterend werk> 16 uur
|
| Signalsterkte-indicatie |
ladderdiagram, digitaal bereik 0-999
|
| Vergroot de controle |
handmatige aanpassing, dynamisch bereik van 100 dB |
| Detectie diepte |
De maximale detectiediepte is ongeveer 10 meter.
|
| Maximale detectieafstand |
De kabel met een goede isolatie kan tot 15 km zijn in de directe verbindingsmethode
|
| Diepte meting |
Druk op de diepte toets om drie cijfers weer te geven, de maximale diepte kan worden gemeten tot 10 meter
|
| Precisiteit |
Laagfrequentie: ± (((1-5) %≤2,5 m Radiofrequentie: ± (((5-12) %≤2,5 m
|
Pakket- Aluminium beschermde doos Houten behuizing
