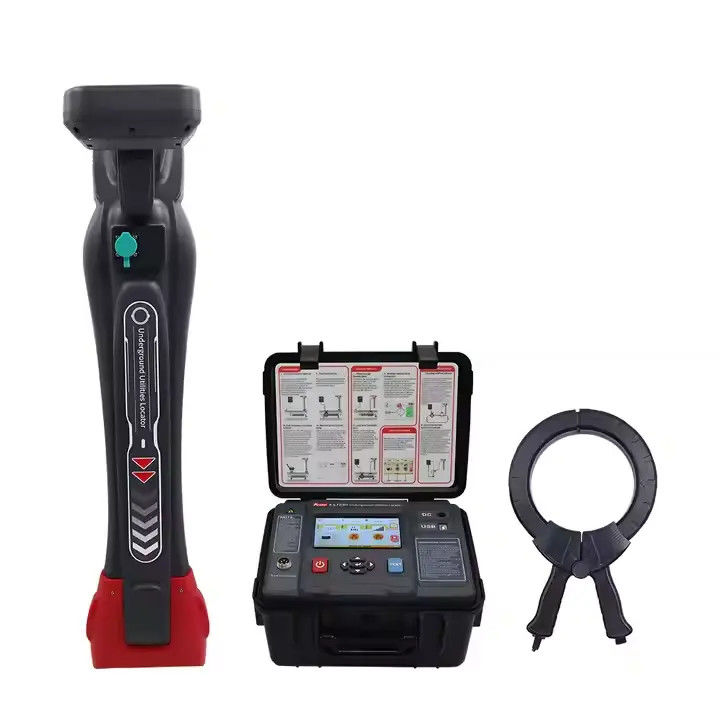

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector

Name: Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 1,662.00 USD
Availability: InStock

Productdetails:

Place of Origin:	Shaanxi
Merknaam:	XZH TEST
Certificering:	CE/ISO
Model Number:	XHGX507C

Detailinformatie

Place of Origin:

Shaanxi

Merknaam:

XZH TEST

Certificering:

CE/ISO

Model Number:

XHGX507C

Markeren:

High Light

Markeren:

ondergrondse pijpleidingscomplexe detector

Intelligente ondergrondse pijpleidingscomplexe detector

XHGX507C ondergrondse pijpleidingcomplexe detector

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden packaging

Levertijd:

5-8Work Days

Payment Terms:

T/T

Supply Ability:

100 unit per month

Productomschrijving

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 0

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 1

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 2

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 4

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 5

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 6

Technische parameters:

Transmitter:

Functie	Meerdere frequentie-signaaloverdrachtsmodussen
stroomvoorziening	10.8Vmet een capaciteit van niet meer dan 50 kW
Outputmethode	Direct aansluitingsmethode, koppelingsmethode, inductiemethode
Uitgangsfrequentie	640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Uitgangsmodus	Automatische identificatie, automatische identificatie volgens verschillende toebehoren
Uitgangsvermogen	Maximaal 15 W, 9Niveaus verstelbaar
Impedantie	Volledig automatische realtime-impedantie-matching en -beschermingsfunctie
Directe uitgangsspanning	150 Vppmax.
Bescherming van het circuit	met een vermogen van niet meer dan 50 kW
vloeibare kristal	5-InchLCDkleurenscherm
aanraken	Ja, capacitieve aanraking
Instrumentgrootte	Over.320 mm (lengte) × 275 mm (breedte) × 145 mm (hoogte)

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 8

Intelligente XHGX507C ondergrondse pijpleiding uitgebreide detector 9

Ontvanger:

Functie	Pipeline-detectie (tracking van de positie van de kabel, richtingsweergave, diepte- en stroommeting), kabel-identificatie, A-framefoutbepaling (facultatief)
stroomvoorziening	8.4Vmet een capaciteit van niet meer dan 50 kW
Invoermethode	Ingebouwde ontvangs spoel, flexibele klem, A-frame(optioneel)
Ontvangfrequentie	Actieve detectiefrequenties: 640 Hz,1.28 kHz,2.56 kHz,3.20 kHz,40,09 kHz,8.19 kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz Stromfrequentie: passieve detectiefrequentie: 50 Hz, 60 Hz,250 Hz RF passieve detectie frequentieband: middelste frequenties zijn32.7kHz, 65.6kHz, 81.9kHz,197 kHz
Modus van detectie van pijpleidingen	Brede piekmethode, smalle piekmethode, vallemethode
Toonbeeld voor het detecteren van pijpleidingen	Klassieke positioneringsmodus, wire cruise-modus, signaaldistorsiesmetingsmodus
Bereik van detectie van pijpleidingen	Direct aansluitingsmethode: in het algemeen kan de kabellengte0 tot 20kilometers, dat voornamelijk wordt bepaald door de grondweerstand, de kabelweerstand en de kabeldiepgang van de begrafenis. Koppelmethode: de kabellengte kan in het algemeen0 tot 10kilometers, dat voornamelijk wordt bepaald door de grondweerstand, de kabelweerstand en de kabeldiepgang van de begrafenis. Kabels minder dan2 m diep
Diepte en stroom	Realtime weergave van de kabeldiepte en de stroomwaarde
Diepte van de pijpleiding	0-20 m
Diepte nauwkeurigheid	Plaatsnauwkeurigheid: Middenaspositie van de doelkabel of pijpleiding:± 5% (diepte van de begrafenis 0-3m) -10% (diepte van de begrafenis3m-20 m)
Waarachtige of valse tips	Bij het meten van aangrenzende kabels moet de meting van aangrenzende kabelsBij het traceren van de kabels moet de fase-tabel worden gevolgd. De schijf en het wijzerpunt om de geteste kabel van de aangrenzende kabels te onderscheiden
Voortreffelijke instructies	FM-toon die varieert met de signaalsterkte
Anti-interferentie-display	Groen: Geen interferentie Groen: Goed (resultaten betrouwbaar)) Rood: ernstige interferentie (resultaten zijn onbetrouwbaar))
Anti-interferentievermogen	De uiterst smalle ontvangfrequentieband en de unieke digitale verwerkingsmethode kunnen de krachtfrequentie en de harmonische interferentie van nabijgelegen loopkabels en leidingen volledig onderdrukken.
Interferentieafstand	Bij gebruik van de koppelmethode en de inductiemethode zal de zender op korte afstand interferentie veroorzaken.De verstoringsafstand is gerelateerd aan de transmissievermogen en -frequentieHoe groter het vermogen en hoe hoger de frequentie, hoe sterker de interferentie. De minimale afstand waarop een ontvanger niet wordt gestoord door een zender vereist vaak experimentele bepaling: Pipeline detectie: koppelingsmethodekan geen interferentie bevestigenverder5 meter, inductiemethode kan geen interferentie bevestigen verder dan 20 meter.Identificatie van de kabel: koppelmethodekan geen interferentie bevestigen buiten2 tot en met 5 m

Identificatie van de kabel	Identificatiemmethode:flexibel Intelligente klem identificatie;aantal Kabels die kunnen worden gekalibreerd: 1 tot en met 20; Kalibratiewaarde: het huidige percentage van het ontvangen signaal en het verzonden signaal istussen 75% en 135% van de kalibratiewaarde, wat een van de voorwaarden is voor een succesvolle identificatie; Richting: de zendklem, de ontvangklem en het laadsignaal moeten in dezelfde richting zijn, wat een van de voorwaarden is voor een succesvolle identificatie.
Identificatiebereik van kabels	Directe verbindingsmethode: kan signalen met een lusweerstand van0Ω~8kΩ(gewoonlijk kan de kabellengte bereiken van0 tot 20kilometers, voornamelijk bepaald door grondweerstand en kabelweerstand) Koppelingsmethode: kan signalen met een lusweerstand van0Ω tot 1kΩ(in het algemeen kan een kabellengte van0~6 cm (voornamelijk bepaald door grondweerstand en kabelweerstand)
vloeibare kristal	4.3-Inch LCDkleurenscherm(scherm met hoge helderheid),zichtbaar in zonlicht
aanraken	Ja, capacitieve aanraking
grootte	Over.350 mm (lengte) × 155 mm (breedte) × 700 mm (hoogte)
kwaliteit	Over. 2 kg
Verbindingsinterface	USB-type Chaven, luchtverkeersstuk
Inwendige diameter van de spoel	φ200 mm (grootere diameter kan naar behoefte worden aangepast)
Werktemperatuur en luchtvochtigheid	-10 °C tot 40 °C;hieronder 80% Rh
Bergingstemperatuur en luchtvochtigheid	-10 oC tot 50 oC; ≤ 95% RH,geen condensatie
Drukweerstand	AC2000V/rms (voor de voor- en achterkant van de schelp)
Geschikt voor de veiligheidregelgeving	IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,mate van vervuiling2
