2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek
  • 2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek
  • 2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek
  • 2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek
  • 2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek
  • 2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek
  • 2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek

2048J 32kV Geïntegreerd Kabel Fout Test Systeem voor Ondergrondse Stroomkabel Diagnostiek

Productdetails:
Place of Origin: Shaanxi
Merknaam: XZH TEST
Certificering: CE
Model Number: XHHV535-4TSB
Detailinformatie
Place of Origin:
Shaanxi
Merknaam:
XZH TEST
Certificering:
CE
Model Number:
XHHV535-4TSB
Markeren:

High Light

Markeren:

2048J Geïntegreerd Kabel Test Systeem

,

TDR-foutzoeker met aanraakscherm

,

Tri-Mode DC Enkele Periodieke Puls

Trading Information
Minimum Order Quantity:
1unit
Prijs:
Onderhandelbaar
Packaging Details:
wooden packaging
Payment Terms:
T/T
Supply Ability:
100 unit per month
Productomschrijving
Overzicht van het systeem

DeXHHV535-4TSBis een geïntegreerd systeem voor het testen van kabelfouten voor het opsporen van de belangrijkste isolatiefouten in stroomkabels met spanningsniveaus van35 kV en lagerHet systeem bestaat uit twee geïntegreerde componenten:touchscreen TDR-kabelfoutmeteren eeneen hoogspanningspulsgenerator, die een complete diagnoseoplossing vormt.

Dit systeem voor het testen van kabelfouten is van toepassing op fouten van lage weerstand, kortsluiting, open circuit en verbroken circuit in stroomkabels, hoge frequentie coaxiale kabels, straatverlichtingskabels,met een breedte van niet meer dan 50 mm,De technische parameters voldoen aan de volgende voorschriften:GB/T 18268.1,DL/T 849.1-2019, enJJF1042-2020.

Systemcomponenten
Kabelfoutcontrole
  • Touchscreen-besturing met gecentraliseerde microcontroller met één chip
  • ingebouwde lithium-ionbatterij met een hoge capaciteit voor zelfstandig veldwerk
  • Reisgolfmethode voorVoorlocatie van TDR-kabelfouten
  • Drie testmodi: laagspanningspuls, hoogspanningsflashover, multi-puls (ARC)
  • Onafhankelijke stroomvoorziening voorkomt storingen tijdens impulsafscheiding
  • IngebouwdMegohmmetervoor het meten van isolatieweerstand
  • Waveform opslag- en bestandsverwerking mogelijkheden
Hoogspanningspulsgenerator
  • AC220V met:2048J ontladingsenergiemet een spanning van niet meer dan 50 W
  • Drie-modus werkingGelijkstroomstand, enkel puls, periodiek puls
  • Ingebouwd4 μF energieopslagcapacitoren ontladingsbalgat
  • Signalfeedback-toestel voor naadloze bemonstering van kabelfouttesters
  • Bescherming bij nulpositieen automatische ontlading bij uitschakeling
  • Bescherming tegen overstroom, overspanning en overtemperatuur
  • 1.5 niveau analoge stroom- en spanningsmeting
Foto's van producten

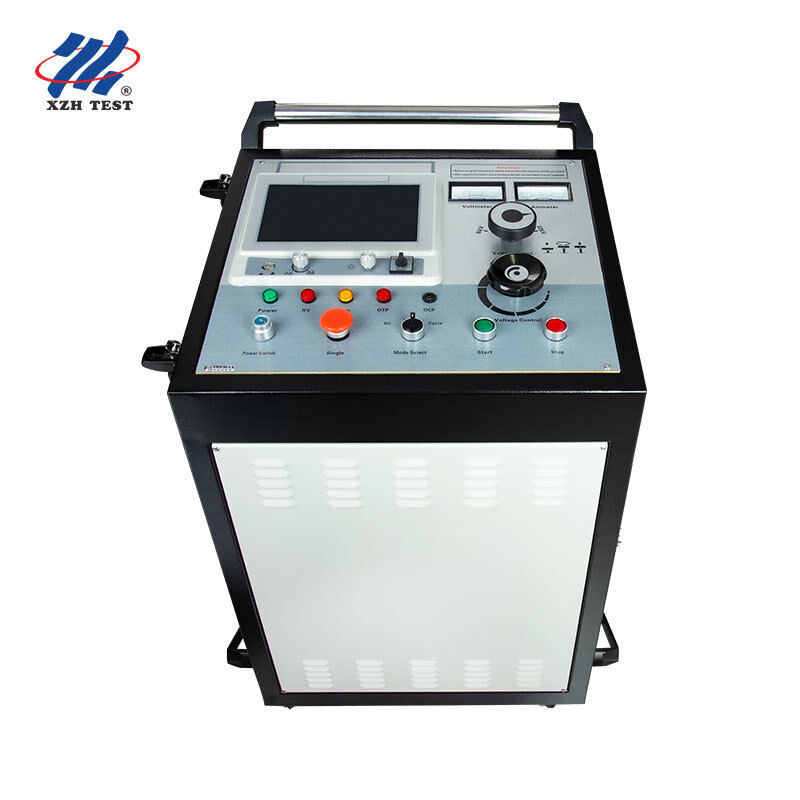

XHHV535-4TSB Integrated Cable Fault Test System
XHHV535-4TSB Complete System Kit
Technische parameters
Kabelfoutcontrole
TestmethodenLaagspanningspuls, hoogspanningsflashover, multi-puls (ARC)
Monsternemingspercentage200 MHz
TestbereikTot 60 km
Breedte van de puls0.2 μs & 2 μs
Blinde zone≤ 10 m
AfbeeldingTouchscreen LCD
Batterijingebouwde lithium-ion met een hoge capaciteit
Hoogspanningspulsgenerator
Hoogspanning bij inslag0 ~ 32 kV (instelbaar)
Ingebouwde condensator4 μF
Ontladingsenergie2048J
UitgangsmodusGelijkstroomweerstand / enkel puls / periodieke puls
Precisiteit1.5 niveau
StroomvoorzieningAC220V±10%, 50Hz (60Hz aanpasbaar)
Naleving
NormenDL/T 849.1-2019 · GB/T 18268.1 · JJF1042-2020
Toepassingsscenario's
XHHV535-4TSB Field Application
XHHV535-4TSB On-Site Testing
Doeltoepassingen

Dit geïntegreerde systeem is ontworpen voor:veldpersoneel van elektriciteitsbedrijven,leveranciers van kabeltestdiensten, enindustriële onderhoudsgroepeneen volledige, turnkey-oplossing voor de diagnose van storingen van kabels vereist.terwijl de ingebouwde megohmmeter en lithiumbatterie volledig zelfstandig veldoperatie mogelijk maken zonder externe energiebronnen voor de TDR-eenheid.
