Beschermde Surge Generator met Drievoudige Automatische Beveiliging 12µF 864J voor LV MV Kabelstoring Aannemers| XHHV512-12L

De XHHV512-12L is speciaal gebouwd voor organisaties waar veiligheid van de operator en bescherming van de apparatuur niet-onderhandelbare vereisten zijn — nutsbedrijven met strikte veiligheidsprotocollen, testcontractanten wier technici dagelijks werken op onbekende veldlocaties, en industriële installaties waar kabelstoringtesten plaatsvinden in de buurt van kritieke productieapparatuur die geen nevenschade van testapparatuurstoringen kan tolereren.

Veldkabelstoringtesten is inherent een risicovolle operatie. Een kabeldoorslag kan transiënte overspanningen veroorzaken die terugvoeren naar de testapparatuur. Een aanhoudende hoogohmige storing kan een aanhoudende overstroom trekken. Continue impulscycli op een warme dag kunnen interne componenten buiten de thermische limieten duwen. De meeste surge generatoren vertrouwen op een enkele zekering voor bescherming — de XHHV512-12L implementeert drie onafhankelijke, automatische beveiligingscircuits die de uitgangsstroom, de uitgangsspanning en de interne temperatuur tegelijkertijd monitoren.

Een unieke mogelijkheid die de XHHV512-12L onderscheidt van minder robuuste instrumenten is zijn sterke kortsluitingsbeveiliging die directe kortsluiting naar aarde toestaat. Tijdens kabelstoringtesten ontstaan scenario's waarbij het storingspad een bijna-nul impedantie presenteert — effectief een dode kortsluiting. Veel surge generatoren zullen onder deze omstandigheden uitschakelen of schade oplopen. De XHHV512-12L is ontworpen om directe uitgang-naar-aarde kortsluitingen zonder schade te tolereren, waardoor operators het vertrouwen krijgen om agressief te testen wanneer storingscondities dit vereisen.

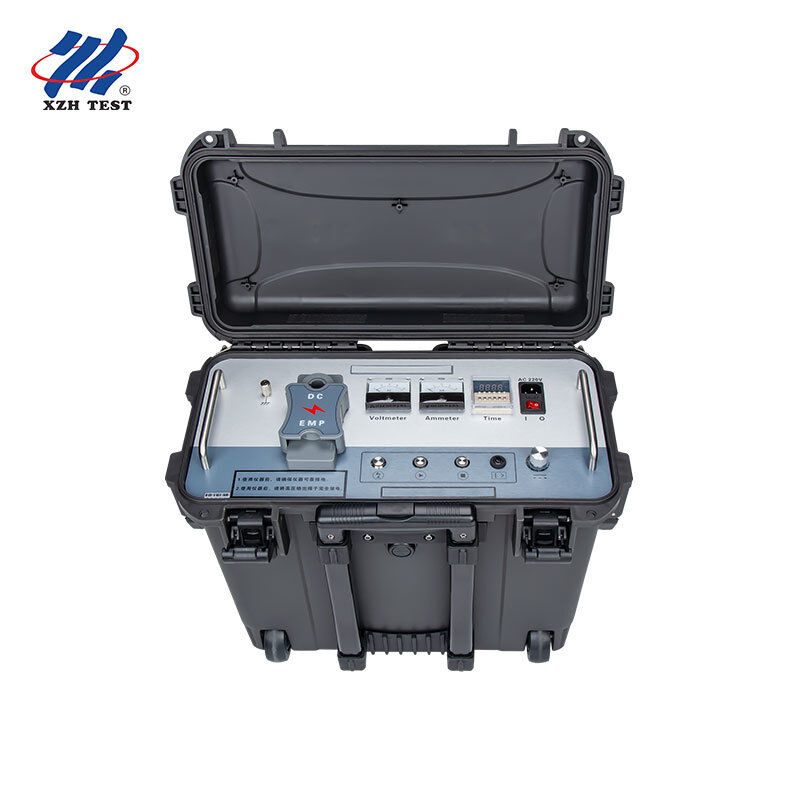

De XHHV512-12L is uitgerust met dubbele 1.5-klasse analoge wijzerplaten (stroom en spanning) die duidelijke, intuïtieve, real-time visuele feedback geven tijdens het impulsontladingsproces — een cruciaal voordeel dat digitale displays niet kunnen evenaren voor transiënte hoogspanningsgebeurtenissen:

• Stroommeter: Geeft real-time HV-zijdestroom aan tijdens impulsontlading — het afbuigpatroon van de naald onthult of de storing volledig is ontladen of extra impuls cycli vereist
• Spanningsmeter: Geeft de condensatorlaadspanning in realtime weer — de dalende naald tijdens impuls bevestigt energieoverdracht naar het storingspunt met intuïtieve visuele duidelijkheid
• 1.5-Klasse Nauwkeurigheid: Voldoet aan industriële meetnormen — voldoende precisie voor veldwerk voor storingslokalisatie zonder de fragiliteit en kosten van laboratorium-kwaliteit digitale metrologie
• Feedback Ontladingsvoltooiing: De meter naald die terugkeert naar nul geeft onmiddellijke, ondubbelzinnige bevestiging dat de opgeslagen energie volledig is geleverd — geen interpretatie van digitale uitlezingen of LED-indicatoren

De XHHV512-12L integreert een laadcircuit en een ontladingscircuit in één compact chassis. Het laadcircuit bemonstert de HV-kabelspanning en stuurt deze naar een spanningsregelingscircuit — zodat de energieopslagcondensator oplaadt tot het precieze door de operator geselecteerde spanningsniveau. Het ontladingscircuit, getriggerd door het impulsmechanisme, leidt opgeslagen energie van de 12µF condensator via de hoogspanningsontladingsbol naar de uitgangsklem — leverend een snel stijgende DC-impuls die zowel de akoestische klap als de elektromagnetische transiënt creëert die nodig is voor storingsvoorlokalisatie en pinpointing.

Deze geïntegreerde architectuur elimineert de verbindingskabels, aparte condensatorbanken en externe bolgapen die vereist zijn door traditionele component-niveau opstellingen — vermindert de complexiteit van de installatie, minimaliseert verbindingspunten die kunnen falen, en stelt een enkele operator in staat om het complete systeem te implementeren en te bedienen.
