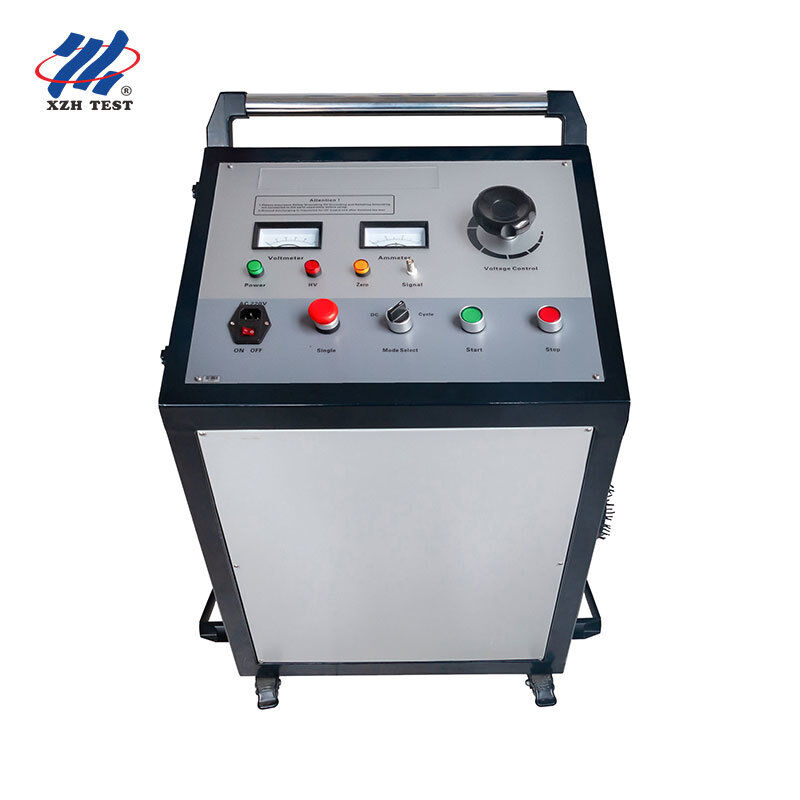

Geïnstalleerde hoogspanningsoverspanningsgenerator Model: XHHV535-4T
ontworpen voor:Groep voor veldservice van elektriciteitsbedrijven, aannemers voor het opsporen van storingen in kabels, ingenieurs voor elektrische tests en ingebruikname
Kernwaarde:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, betrouwbaarheid en veiligheid van de gebruiker zijn niet onderhandelbaar.
Voor wie is deze uitrusting bedoeld?
De XHHV535-4T is speciaal ontworpen voor professionele kabelfoutlocatieserviceproviders en onderhoudsdiensten die eenzelfstandige, mobiele hoogspanningsimpulsbrondie rechtstreeks op de foutlocatie kunnen worden ingezet zonder de ingewikkelde installatie van afzonderlijke transformatoren, condensatorbanken en bedieningspaneelen.
1Ondernemers voor kabelfoutenDraagbare wagen voor snelle mobilisatie tussen werkplekken.
2Onderhoudsgroepen van nutsbedrijvenGeplande foutlocatie van de distributie- en transmissiekabel.
3Testen en ingebruikname van ingenieursDC na installatie kunnen bestand zijn tegen testen en verificatie voorafgaand aan de ingebruikname op nieuw gelegde kabelcircuits.
4Elektriciens van industriële installatiesFabrieksbrede kabeldiagnostiek in raffinaderijen, mijnen, staalfabrieken en verwerkingsinstallaties met uitgebreide MV-kabelnetwerken.
Belangrijkste specificaties
Ingebouwde condensator4 μF
Ontladingsenergie2550 J
Impulspanning bereik035 kV
ImpulsmodusAutomatisch en handmatig
Auto-impulscyclus~ 7 seconden.
Bescherming tegen overstromingen10A (laagspanningszijde)
Geïntegreerde architectuur 5 functies in één mand
Bij conventionele hoogspanningsimpulstests moeten afzonderlijke gelijkstroomstroomvoorzieningen, condensatorbanken, ontladingsgolven,en veiligheidsontladingsinrichtingen ∙ een tijdrovend proces dat gevoelig is voor verbindingsfouten en inconsistente prestatiesDe XHHV535-4T elimineert deze versnippering door alle vijf deelsystemen te integreren in een enkel mobiel wagenchassis:
| Subsysteem |
Integratievoordeel |
| DC-hoogspanningsenergiebron |
Hoogfrequente HV-technologie met een miniaturiseerd, zeer betrouwbaar schakelontwerp |
| 4 μF energieopslagcapacitor |
Ingebouwd, vooraf bedraad en in de fabriek getest ∙ geen on-site condensatorbank assemblage vereist |
| Verzameling van de ontladingssfeer |
Precies in de fabriek gecalibreerd; robuust tegen trillingen tijdens het vervoer |
| Automatische ontlading |
Geïntegreerd veiligheidsontladingscircuit met getimaliseerde automatische ontlading |
| Probemodule voor de foutcontrole |
Ingebouwde steekproefinterface voor directe aansluiting op kabelfoutpre-locators (TDR) en akoestisch-magnetische pinpointers |
Drie werkwijzen één bedieningspaneel
Operator-gecentreerd ontwerp:The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
Automatische getimmerde impuls:Programmable ~7-second auto impulse cycle for systematic cable thumping during acoustic pinpointing — frees the operator to walk the cable route with the acoustic receiver while the generator maintains consistent discharge cadence
Handmatige impuls:Handmatige trigger met willekeurige timing via frontpaneelbesturing
Gelijkstroomstandspanningstest:Continu verstelbare gelijkstroomuitgang voor insulatieweerstandsbeoordeling, ingebruiknemingstests en verificatie na reparatie
Veldgereed techniek
Mobiliteit op een wagen:Robuust wielchassis met geïntegreerd handvat voor vervoer door een enkele bestuurder over geplaveide oppervlakken, onderstationsgriet en terrein op bouwplaatsen
Impulse-Immune Electronics:Circuitontwerp specifiek gehard tegen de elektromagnetische en mechanische schok van herhaalde 2550J-impulsontladingen ∙ een duidelijk voordeel ten opzichte van hergebruikte HV-stroomvoorzieningen voor algemeen gebruik
Intuïtieve visuele bewaking:Grote analoge voltmeter en ammeter plus digitale statusindicatoren voor realtime HV-uitgang, condensatorlading en beschermingsstatus
Generator-compatibelWerkt op standaard 220 V wisselstroom ± 10% 50 Hz net of veldgenerator (> 2 kW) voor afgelegen locaties zonder toegang tot het net
Overstromingsbescherming:10Een laagspanningscircuitonderbreker met automatische aansluiting beschermt zowel het instrument als de bediener bij storing
Toepassingen
| Toepassing |
Scenario |
| Het opsporen van kabelfouten |
Impulsafscheiding creëert akoestische en elektromagnetische signalen op het foutpunt voor een precieze locatie met behulp van akoestisch-magnetische ontvangers |
| Gelijkstroomstandstand tegen spanningsonderzoek |
Verificatie na installatie en na reparatie van de integriteit van de isolatie van kabels volgens IEC-normen |
| Test van kabels vóór inbedrijfstelling |
Nieuwe kabelcircuitverificatie vóór energiekeering identificeert installatiebeschadigingen, gewrichtsdefecten en fabricagefouten |
| Periodiek preventief onderhoud |
Geplande beoordeling van verouderde kabelinfrastructuur om de resterende levensduur te voorspellen en de vervanging van CAPEX te prioriteren |
Veiligheid en voorzorgsmaatregelen
Afzonderlijke grondverbindingen voor HV-aard en bemonsteringsplaats mogen niet worden gecombineerd op één aardpunt
Gebruik altijd de geïntegreerde automatische ontladingsfunctie
Druk onmiddellijk op "Stop" of schakel uit als tijdens het testen een abnormale toestand wordt waargenomen.
Alleen gekwalificeerde hoogspanningstechnici mogen deze apparatuur bedienen √ niet-professionele demontage nietig verklaart garantie
Transport in de bijgeleverde beschermende behuizing; vermijd ruwe behandeling en mechanische impact op de condensator- en bolspleten
Vaak gestelde vragen
V: Hoe werkt een hoogspanningsoverspanningsgenerator bij het detecteren van kabelfouten?
De stroomgenerator stuurt een hoge-energie-puls in de defecte kabel, waardoor een gecontroleerde hoogspanningsboog ontstaat op het foutpunt.Deze boog produceert zowel een akoestisch signaal (luid klopgeluid waarneembaar door microphones op de grond) als een elektromagnetische puls (waarneembaar door een inductieve ontvanger)Door de aankomsttijden van akoestisch en elektromagnetisch signaal te combineren, kunnen operators met precisie de exacte foutlocatie bepalen met een techniek die bekend staat als akoestisch-magnetische synchronisatie.
V: Welk spanningsbereik moet ik kiezen voor verschillende kabeltypen?
Voor kabel met lage spanning (tot 1 kV) wordt het 8kV- of 12kV-bereik gebruikt.het 16 kV-bereik is geschiktVoor hoogspanningskabels (35 kV en hoger) moet het bereik van 32 kV worden gebruikt.Raadpleeg altijd de specificaties van de kabelfabrikant voor de maximale testspanning en zorg ervoor dat alle veiligheidsvoorwaarden worden gehandhaafd tijdens de werking met hoge spanning.
V: Welke veiligheidsmaatregelen moeten worden gevolgd tijdens de werking van de overspanningsgenerator?
Als u een hoogspanningsgenerator test, moet u altijd controleren of de kabel volledig is afgesloten en geïsoleerd van alle stroombronnen.Een veiligheidsgrenze van minimaal 5 meter rond de testzone met waarschuwingsbordenAlle personeelsleden moeten een geschikt PPE dragen, met inbegrip van boogkleding, HV-isolerende handschoenen en dielectrische overschotten.noodstop, en nulspanningsvergrendeling bieden extra beschermingslagen, maar mogen nooit de juiste veiligheidsprocedures vervangen.
V: Wat is het voordeel van meerdere energieniveaus (joules) op deze eenheid?
Verschillende energieniveaus dienen voor verschillende diagnostische doeleinden.864J1024J) zijn ideaal voor de eerste foutbevestiging en het opsporen van hoogweerstandsfouten waarbij overmatige energie schade aan kabels kan verergeren.. Middenenergie (1225J2048J) zorgt voor optimale akoestische signaalsterkte voor de meeste routinefouten.of hoogimpedantiefouten die een sterkere booggeneratie vereisen om een detecteerbare akoestische handtekening te producerenDe selectie op drie niveaus stelt de operator in staat om de energieopbrengst af te stemmen op de veldomstandigheden.
V: Welke garantie en ondersteuning is inbegrepen bij deze overspanningsgenerator?
12 maanden standaard garantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO 9001:2015 gecertificeerd.ontladingsstaafVoor het veilig vervoer zijn er een handleiding voor de gebruiker en een zware trolley met vergrendelingsrollen.Onderdelen, inclusief ontladingsruimtes, condensatoren en HV-dioden worden opgeslagen voor snelle vervanging.
