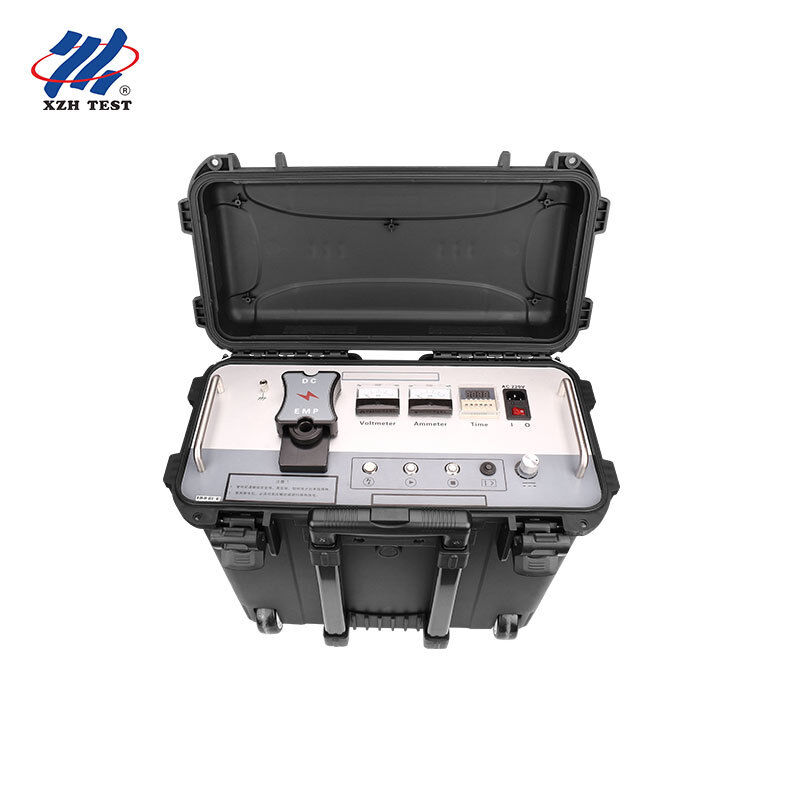

Pull-Rod hoogspanningsoverspanning generator voor XHHV515-12L Model: XHHV515-12L
ontworpen voor:LV/MV-kabelfouten-service technici, onderhoudspersoneel voor distributie van nutsbedrijven, leveranciers van elektrische testdiensten
Kernwaarde:Compacte DC-impulsgenerator met een ingebouwde condensator van 12μF die 0-864J aanpasbare ontladingsenergie levert oplossingen voor de routinematige foutdetectie bij 12 kV- en lagere stroomkabels met dual-mode-uitgang (impulsontlading + gelijkstroomstandspanning).
Voor wie is deze uitrusting bedoeld?
De XHHV515-12L is ontworpen voor veldtechnici die eencompact, lichtgewicht, draagbaar voor één gebruikerImpulsoorsprong voor dagelijkse LV- en MV-kabelfoutlocaties. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1VelddiensttechniciDraagbare trekstang voor transport met één gebruiker tussen voertuig en testpunt. Minimale opstelling aansluiting, aanschakeling, test.
2DistributiedienstpersonenRoutine 12 kV en onder kabelfoutlocatie.
3TestdienstenbedrijvenKosten-efficiënte impulsoorzaak voor LV/MV-kabelfoutdiensten.
4Elektriciens van industriële installatiesEen compacte voetafdruk past door standaarddeuren en toegangspunten tot de apparatuurruimte.
Belangrijkste specificaties
Ingebouwde condensator12 μF
Energiebereik van de ontlading0864 J
Doelkabelspanning≤ 12 kV
SpanningsmetingRealtime kV-meter
VeiligheidsvergrendelingStart vanaf nulpositie
AfvoercontroleHandmatig + Tijdinterval
UitgangsmodusEMP + DC Dual Ports
Stroomvoorziening220 V wisselstroom 50 Hz
VormfactorDraagbaar met trekstang
Compact trekstangontwerp Grijp, ga, test
In tegenstelling tot grotere trolley gemonteerde overspanningsgeneratoren die toegang tot de oprit van het voertuig en twee-persoons hantering vereisen, maakt de XHHV515-12L ′s pull-rod vormfactor echte veldmobiliteit met één bediener mogelijk.De geïntegreerde telescopiehandgreep en het robuuste chassis stellen één technicus in staat om het volledige instrument van het voertuig naar het testpunt te vervoeren via poorten, langs trappenhuizen en in overvolle onderstations waar wielladen niet kunnen navigeren.
Operationeel voordeel:Voor hulpverleners die 4-6 storingsoproepen per ploeg behandelen, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Dual-outputpoorten Geen moduswisseling vereist
Veel stroomopwekkers vereisen dat de bediener de bedrading fysiek opnieuw configureert bij het schakelen tussen impulsontladingsmodus en stroomstroomstandspanningsmodus. Een bron van verbindingsfouten en verspilde tijd.De XHHV515-12L biedtspeciale uitvoerpoorten voor elke modus:
| Uitgangspoort |
Functie |
Gebruiksgeval |
| HV-uitgang (EMP) |
Impulsafscheiding voor het opsporen van kabelfouten |
Verbinding met de kabel die wordt getest voor akoestisch-magnetisch kloppen tijdens de foutlocatie |
| HV-uitgang (DC) |
Continu gelijkstroomstandspanningsuitgang |
Verbinding voor de verificatie van de isolatie van kabels na installatie en preventieve onderhoudsonderzoek |
Real-time voltmeter ️ Volledige HV zichtbaarheid
Een onderscheidend veiligheids- en diagnostisch kenmerk van de XHHV515-12L is derealtime kV-voltmeterdie de condensatorspanning aangeeft, zelfs wanneer het instrument in de standby-stand staat, niet alleen tijdens de actieve impulsontlading.Dit zorgt ervoor dat de exploitanten voortdurend op de hoogte zijn van de staat van de opgeslagen energie., waardoor het risico van toevallig contact met een schijnbaar "uitgeschakelde" condensatorbank die nog steeds een gevaarlijke restlading kan bevatten, wordt geëlimineerd.
- Stand-by monitoring:Voltmeter toont real-time condensatorspanning
- Handmatige ontladingsknop:Een speciale ontladingsknop op het voorpaneel voor een gecontroleerde afvoer van restcapacitatorenergie
- Verkrijgbaar in een van de volgende modellen:Verlichting alleen wanneer de spanningsinstellingsknop op nul staat
- Gecoördineerde energie-uitgang:12μF capaciteit met 0-864J instelbaar bereik stelt operators in staat om de impulsenergie te matchen aan de kabellengte en de foutimpedantie
Interface van het paneel ️ Elke bediening wordt uitgelegd
| Controle |
Functie |
| 1Veiligheidsgrond |
Aardverbinding van het chassis van het instrument |
| 2Afscheidknop. |
Handmatige interne ladingverwijdering wanneer HV uitgeschakeld is ¢ secundaire veiligheidslaag na automatische ontlading |
| 3Start / nulpositie indicator |
Gele LED bevestigt spanningsknop op nul; druk op om HV-uitgang in te schakelen wanneer de indicator aan is |
| 4Stop / HV-indicator |
Onmiddellijke HV-uitgangsbeperking; indicatorlichten tijdens actieve hoogspanningsuitgang |
| 5. Overstromingsbescherming |
Druk op om de bescherming te activeren; automatische trips bij overstromingstoestand |
| 6. Spanningsregeling |
Draai volledig tegen de klok in de richting van nul voordat u begint, dan in de richting van de klok om de uitgang te verhogen |
| 7. Tijdinstelling |
Configureerbaar ontladingstijdinterval voor automatische getimmerde impulsmodus tijdens het wijzen |
Toepassingen
| Toepassing |
Scenario |
| Het opsporen van kabelfouten |
Impulsafscheiding voor akoestisch-magnetische identificatie op LV/MV-verspreidingskabels van 12 kV en lager |
| Gelijkstroomstandstand tegen spanningsonderzoek |
Verificatie van de isolatie van kabels na installatie en reparatie op LV- en MV-circuits |
| Verificatie van kabels voorafgaand aan de inbedrijfstelling |
Nieuwe kabelcircuitonderzoek vóór energietest |
| Test van stroomstroom voor elektrische apparatuur |
DC-spanningstest op andere elektrische apparatuur transformatoren, schakelaars, buizen |
| Routinematig preventief onderhoud |
Planmatige beoordeling van de conditie van kabels voor stedelijke netwerken, industriële installaties, commerciële faciliteiten |
Veiligheid en voorzorgsmaatregelen
- Altijd verbonden.veiligheidsgrondtot een betrouwbaar aardpunt voor gebruik
- Controleer of de indicator voor de nulpositie (gele LED) is ingesteldverlichtVoordat u op Start drukt bevestigt het aanpassingsknopje dat de spanning op nul is
- Pershandleidingontladingsknopen controleer of de voltmeter nul leest voordat u de uitgangskabels loskoppelt
- Druk onmiddellijk op Stop als er tijdens de test een abnormale toestand wordt waargenomen
- Alleen gekwalificeerde HV-technici mogen bedienen
- Lees de volledige gebruiksaanwijzing voor het eerste gebruik; begrijp alle bedieningselementen en bedradingsmethoden
- Vervoer met de trekstang ∙ vermijd opheffen met kabels of aansluitingen
Vaak gestelde vragen
V: Hoe werkt een hoogspanningsoverspanningsgenerator bij het detecteren van kabelfouten?
De stroomgenerator stuurt een hoge-energie-puls in de defecte kabel, waardoor een gecontroleerde hoogspanningsboog ontstaat op het foutpunt.Deze boog produceert zowel een akoestisch signaal (luid klopgeluid waarneembaar door microphones op de grond) als een elektromagnetische puls (waarneembaar door een inductieve ontvanger)Door de aankomsttijden van akoestisch en elektromagnetisch signaal te combineren, kunnen operators met precisie de exacte foutlocatie bepalen met een techniek die bekend staat als akoestisch-magnetische synchronisatie.
V: Welk spanningsbereik moet ik kiezen voor verschillende kabeltypen?
Voor kabel met lage spanning (tot 1 kV) wordt het 8kV- of 12kV-bereik gebruikt.het 16 kV-bereik is geschiktVoor hoogspanningskabels (35 kV en hoger) moet het bereik van 32 kV worden gebruikt.Raadpleeg altijd de specificaties van de kabelfabrikant voor de maximale testspanning en zorg ervoor dat alle veiligheidsvoorwaarden worden gehandhaafd tijdens de werking met hoge spanning.
V: Welke veiligheidsmaatregelen moeten worden gevolgd tijdens de werking van de overspanningsgenerator?
Als u een hoogspanningsgenerator test, moet u altijd controleren of de kabel volledig is afgesloten en geïsoleerd van alle stroombronnen.Een veiligheidsgrenze van minimaal 5 meter rond de testzone met waarschuwingsbordenAlle personeelsleden moeten een geschikt PPE dragen, met inbegrip van boogkleding, HV-isolerende handschoenen en dielectrische overschotten.noodstop, en nulspanningsvergrendeling bieden extra beschermingslagen, maar mogen nooit de juiste veiligheidsprocedures vervangen.
V: Wat is het voordeel van meerdere energieniveaus (joules) op deze eenheid?
Verschillende energieniveaus dienen voor verschillende diagnostische doeleinden.864J1024J) zijn ideaal voor de eerste foutbevestiging en het opsporen van hoogweerstandsfouten waarbij overmatige energie schade aan kabels kan verergeren.. Middenenergie (1225J2048J) zorgt voor optimale akoestische signaalsterkte voor de meeste routinefouten.of hoogimpedantiefouten die een sterkere booggeneratie vereisen om een detecteerbare akoestische handtekening te producerenDe selectie op drie niveaus stelt de operator in staat om de energieopbrengst af te stemmen op de veldomstandigheden.
V: Welke garantie en ondersteuning is inbegrepen bij deze overspanningsgenerator?
12 maanden standaard garantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO 9001:2015 gecertificeerd.ontladingsstaafVoor het veilig vervoer zijn er een handleiding voor de gebruiker en een zware trolley met vergrendelingsrollen.Onderdelen, inclusief ontladingsruimtes, condensatoren en HV-dioden worden opgeslagen voor snelle vervanging.
