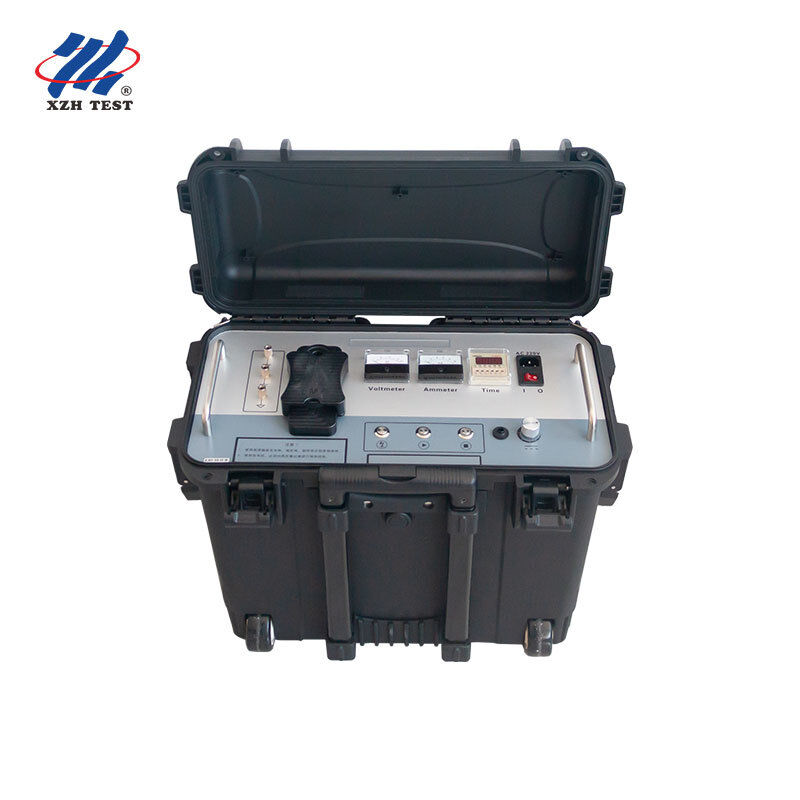

Pull-Rod Hoogspanningsimpulsgenerator — 35kV Klasse| XHHV535-2L Model: XHHV535-2L
Ontworpen voor: Stroomnetwerk Kabelstoringsteams, 35kV Distributienetwerk Onderhoudsaannemers, Industriële Hoogspannings Testservice Providers
Kernwaarde: Draagbare DC-impulsgenerator met trekstang en 2μF condensator die 0-1024J ontladingsenergie levert voor kabelstoringdetectie van 35kV en lager. Drievoudige beveiliging + nulstand vergrendeling + real-time standby voltmeter — volledige 35kV impulscapaciteit in een draagbaar formaat voor één operator.
Voor wie deze apparatuur bedoeld is
De XHHV535-2L is gebouwd voor professionele kabelstoringlocatieteams die behoefte hebben aan 35kV-klasse impulsontladingscapaciteit zonder de logistiek van een op een kar gemonteerde unit. Het trekstangchassis levert dezelfde hoogspanningsprestaties als grotere kar-type generatoren, terwijl het inzet door één operator mogelijk maakt op locaties met beperkte toegang — onderstations met alleen toegang via trappen, kabelgoten met smalle toegangspaden en meerlaagse industriële faciliteiten waar liftafmetingen de apparatuurgrootte beperken.
135kV Aannemers voor NutsbedrijvenVolledige 35kV impulsontlading in een draagbaar trekstangformaat. Geen kar, geen helling, geen tilhulp voor twee personen — één technicus, één instrument, één rit vanaf het voertuig.
2Industriële HV Elektriciens35kV kabelnetwerken in raffinaderijen, chemische fabrieken en staalfabrieken. Compact chassis navigeert door toegangsbeperkingen in procesgebieden waar kar-eenheden verboden zijn.
3TestservicebedrijvenVeelzijdige 35kV-compatibele impulsbron voor gemengde spanningsservicecontracten. Drievoudige beveiliging betekent minder claims voor apparatuur reparatie en hogere vlootbeschikbaarheid.
4O&M Teams Wind- & Zonneparken35kV collector kabelstoringlocatie op hernieuwbare energie sites. Trekstang draagbaarheid maakt toegang tot turbine torens en oneffen terrein tussen array secties mogelijk.
Belangrijkste Specificaties
Ingebouwde Condensator2 μF
Ontladingsenergie0–1.024 J
Spanningsclassificatie≤35 kV
BeveiligingOC + OV + OT Drievoudig
KortsluitingDirect naar Aarde OK
MeterweergaveDubbele 1.5-Klasse Meters
VeiligheidsvergrendelingNulstand Start
Standby VoltmeterReal-time kV Uitlezing
FormaatTrekstang Draagbaar
35kV Capaciteit in een Trekstang — Geen Compromis op Spanning
De bepalende technische prestatie van de XHHV535-2L is het leveren van volledige 35kV impulsontladingscapaciteit in een draagbaar trekstangchassis. Conventioneel vereisen 35kV-klasse impulsgeneratoren kar-gemonteerde behuizingen met aanzienlijke speling, zware interne bedrading en oversized condensatorbanken — die allemaal gewicht en omvang veroorzaken. De XHHV535-2L bereikt dezelfde spanningsclassificatie door middel van hoogfrequente solid-state HV-technologie, geminiaturiseerd betrouwbaar circuitontwerp en een geïntegreerde laad-/ontlaadarchitectuur die externe HV-verbindingskabels en aparte condensatormodules elimineert.
Operationele Impact: Een 35kV-compatibele impulsgenerator die één technicus van het voertuig naar het testpunt kan dragen — door poorten, trappen op, over kabelgoten — is een aanzienlijk operationeel voordeel voor buitendienstorganisaties. Het vermindert voertuigvereisten (geen liftdeur nodig), versnelt de inzet tijd per klus en elimineert de planningsbeperking van tweepersoonsploegen voor routine 35kV storingsoproepen.
Veiligheidssystemen — Gelaagde Beveiliging voor 35kV Operaties
| Veiligheidsfunctie |
Hoe het beschermt |
| Nulstand Start Vergrendeling |
Spanningsinstelknop moet op nul staan voordat HV-uitgang kan worden ingeschakeld — voorkomt onbedoelde 35kV opstart bij volle spanning |
| Real-time Standby Voltmeter |
kV meter toont continu de condensatorspanning — zelfs wanneer het instrument is gestopt. Operator weet altijd de energietoestand voordat hij de terminals nadert |
| Drievoudige Automatische Beveiliging |
Onafhankelijke overstroom-, overspannings- en oververhittingscircuits bewaken de uitgang gelijktijdig — automatische uitschakeling bij elke foutconditie |
| Directe Kortsluiting Tolerantie |
Uitgangstrap ontworpen om kortsluitingscondities te overleven tijdens agressieve storingsconditionering — geen schade, geen zekeringvervanging, gewoon resetten en doorgaan |
| Handmatige Ontladingscapaciteit |
Gecontroleerde dissipatie van resterende condensatorenergie via commando van de operator — secundaire veiligheidslaag naast automatisch ontladingscircuit |
| Configureerbare Ontladingstijd |
Willekeurig instelbare ontladingsintervallen — operator regelt de impuls cadans voor optimale akoestische lokalisatie zonder haast of overmatige cycli |
Hoe het Impulsontladingssysteem Werkt
De XHHV535-2L integreert een laadcircuit en een ontladingscircuit binnen één compacte behuizing. Het laadcircuit bemonstert de HV-kabelspanning en stuurt deze naar een spanningsregeling regelkring — zodat de 2μF energieopslagcondensator precies oplaadt tot het door de operator geselecteerde niveau (0-35kV). Het ontladingscircuit, getriggerd door het impulsmechanisme, brengt opgeslagen energie over via een precisie-gap hoogspanningsontladingsbol naar de uitgangsklem — waardoor een snel stijgende DC-impuls puls ontstaat die zowel de akoestische klap als de elektromagnetische transiënt produceert die nodig is voor TDR-voorlokalisatie en akoestisch-magnetische lokalisatie.
De impuls magneet — een geïntegreerde assemblage die de DC hoogspanningsvoeding, energieopslagcondensator en ontladingsbol in één modulaire eenheid huisvest — is de sleutel tot het compacte formaat van de XHHV535-2L. Door de verbindingskabels, aparte condensatorbanken en externe bol gaps van traditionele component-niveau opstellingen te elimineren, bereikt de impuls magneet dezelfde elektrische prestaties in een fractie van het fysieke volume.
Toepassingen
| Toepassing |
Doel Kabeltype |
| Kabelstoring Lokalisatie |
35kV en lager XLPE, PILC en EPR geïsoleerde voedingskabels — stedelijke distributie, industriële feeders en collectorcircuits voor hernieuwbare energie |
| DC Weerstandspanning Testen |
Isolatieverificatie na installatie en reparatie op 35kV kabels en elektrische apparatuur, inclusief transformatoren en schakelapparatuur |
| Hoogspannings Doorslag Testen |
Gecontroleerde doorslag inductie voor TDR golfvorm acquisitie en meting van de afstand tot de storingslocatie |
| Akoestisch-Magnetische Synchronisatie |
Gesynchroniseerde impulsontlading voor nauwkeurige lokalisatie van storingspunten met behulp van externe akoestische en magnetische veldontvangers |
| Preventieve Onderhoudsbeoordeling |
Geplande evaluatie van de kabelconditie — trendanalyse van de impulsrespons basislijn voor vroege detectie van isolatieverslechtering in verouderende 35kV netwerken |
Veiligheids- & Operationele Voorzorgsmaatregelen
- Sluit altijd het instrument veiligheidsaarde aan op een betrouwbaar aardepunt voor gebruik — 35kV is dodelijk zonder juiste aarding
- Controleer of de nulstand vergrendeling is ingeschakeld (knop volledig tegen de klok in) voordat u de te testen kabel aansluit
- Monitor de real-time kV voltmeter tijdens standby — ga er nooit van uit dat de condensator is ontladen zonder visuele verificatie
- Omzeil of schakel geen van de drie beveiligingscircuits uit — het zijn veiligheidskritische systemen
- Zorg voor voldoende ventilatie tijdens langdurige impuls cycli — de 35kV uitgangstrap genereert aanzienlijke warmte bij maximale energie-instellingen
- Alleen gekwalificeerde 35kV-klasse hoogspanningsmonteurs mogen deze apparatuur bedienen
- Als een beveiligingscircuit uitschakelt, onderzoek dan de storingsconditie voordat u reset — herhaalde uitschakelingen duiden op een kabel- of apparatuurprobleem
▎Veelgestelde Vragen
V: Hoe werkt een hoogspanningsimpulsgenerator bij kabelstoringdetectie?
De impulsgenerator ontlaadt een hoogenergetische puls in de defecte kabel, waardoor een gecontroleerde hoogspanningsboog ontstaat op het storingspunt. Deze boog produceert zowel een akoestisch signaal (luid bonkend geluid detecteerbaar door grondmicrofoons) als een elektromagnetische puls (detecteerbaar door een inductieve ontvanger). Door de aankomsttijden van akoestische en elektromagnetische signalen te combineren, kunnen operators de exacte storingslocatie met precisie bepalen — een techniek die akoestisch-magnetische synchronisatie wordt genoemd.
V: Welk spanningsbereik moet ik kiezen voor verschillende kabeltypen?
Spanningsselectie volgt als algemene richtlijn de nominale bedrijfsspanning van de kabel. Voor laagspanningskabels (tot 1kV), gebruik het 8kV of 12kV bereik. Voor middenspanningsdistributiekabels (6-15kV), is het 16kV bereik geschikt. Voor hoogspannings transmissiekabels (35kV en hoger), gebruik het 32kV bereik. Raadpleeg altijd de maximale testspanningsspecificaties van de kabelfabrikant en zorg ervoor dat alle veiligheidsafstanden worden gehandhaafd tijdens hoogspanningsoperaties.
V: Welke veiligheidsmaatregelen moeten worden genomen tijdens de werking van een impulsgenerator?
Hoogspanningsimpulsgenerator testen vereist strikte veiligheidsprotocollen. Controleer altijd of de kabel volledig spanningsloos en geïsoleerd is van alle stroombronnen voordat u deze aansluit. Stel een veiligheidsparcours van minimaal 5 meter rond de testzone in met waarschuwingsborden. Al het personeel moet geschikte PBM dragen, waaronder kleding met boogbestendigheid, HV isolerende handschoenen en diëlektrische overschoenen. De geïntegreerde veiligheidsfuncties — automatische ontlading na uitschakelen, noodstop en nulspanningsvergrendeling — bieden extra beveiligingslagen, maar mogen nooit de juiste veiligheidsprocedures vervangen.
V: Wat is het voordeel van meerdere energieniveaus (Joule) op deze unit?
Verschillende energieniveaus dienen verschillende diagnostische doeleinden. Lage energie-instellingen (bijv. 864J–1024J) zijn ideaal voor initiële storingsbevestiging en het lokaliseren van hoogohmige storingen waarbij overmatige energie de kabelschade zou kunnen verergeren. Gemiddelde energie (1225J–2048J) biedt optimale akoestische signaalsterkte voor de meeste routine storingslokalisatie. Hoge energie (2450J+) is gereserveerd voor zeer lange kabels, diepe begraving scenario's of hoogohmige storingen die een sterkere booggeneratie vereisen om een detecteerbare akoestische signatuur te produceren. De drievoudige selectie stelt operators in staat om de energie-output aan te passen aan de veldomstandigheden.
V: Welke garantie en ondersteuning zijn inbegrepen bij deze impulsgenerator?
12 maanden standaardgarantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO 9001:2015 gecertificeerd. Elke unit bevat de impulsgenerator, HV-uitgangskabel, aardekabel, ontladingsstaaf, gebruikershandleiding en een stevige kar met vergrendelbare zwenkwielen voor veilig transport. Installatie ter plaatse, inbedrijfstelling en veiligheidstraining voor operators zijn beschikbaar op aanvraag. Reserveonderdelen, waaronder ontladingsgaps, condensatoren en HV-diodes, zijn op voorraad voor snelle vervanging.
