XZH Draagbaar systeem voor het opsporen van storingen in kabels XHGG502+XHDD503D+XHGX507+XHHV535-4TS
De apparatuur wordt gebruikt om de belangrijkste isolatiefout van stroomkabels met spanningsniveaus van 35 KV en lager nauwkeurig en snel te detecteren; kalibreer de kabellengte;nauwkeurig de richting en diepte van de kabel begraven detecteren.
★Voorbepaalde locatie van kabelfouten: met de reflectometer XHGG502 op basis van de lage-spanningsimpulsreflectiemethode (TDR) en de hoogspanningsverval-flashover-methode (DECAY),Multiple-impuls ((ARC) arc reflectiemethode.
★kabelpad traceren, diepgang detecteren: XHGX507 kabelleiding locator is een volledig digitale locator met een duidelijk display en betrouwbare positionering.Dit maakt het de eenvoudigst te gebruiken pijpleider die er vandaag de dag is..
Het wordt aangedreven door een oplaadbare batterij en kan ook kabeldiepte en stroom weergeven.
507 is een multifunctionele kabelfout tester, die kan worden gebruikt voor de locatie van kabelfouten, identificatie, uitgebreide testen van pad en diepte.

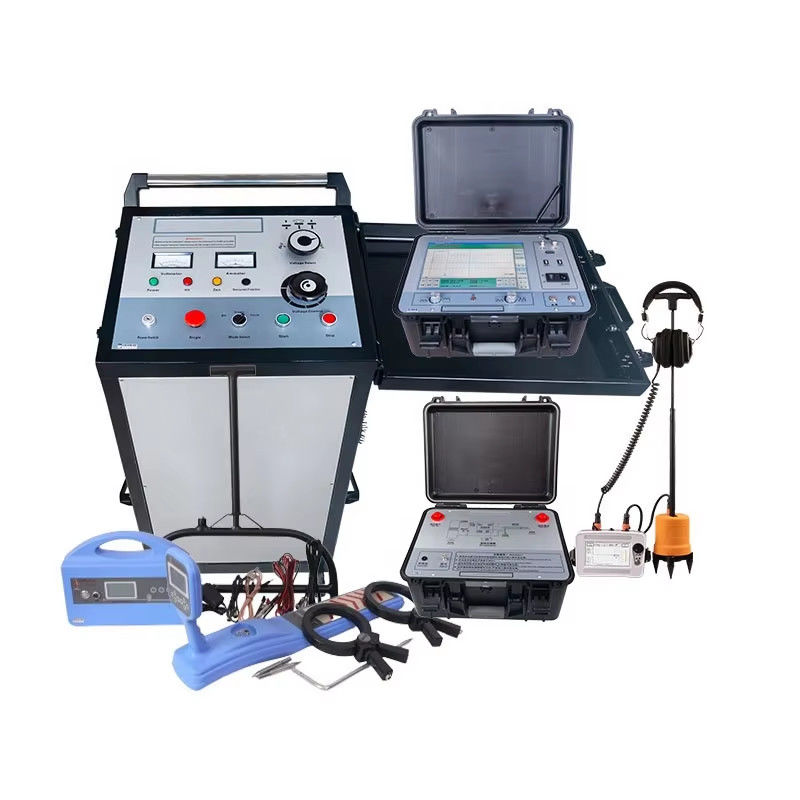

★Precise locatie van de kabelfout: XHDD503D maakt gebruik van akoestisch-magnetische synchronisatiemethode, uitgerust met 2048 J-overspanningsgenerator en intelligente digitale signaalontvanger.
Het draagbare systeem voor het opsporen van de storing van kabels is geconfigureerd met de verwijderbare ARC-kabelfoutlocator met een ultrahoge helderheid, een groot LCD-scherm met 12.1 ′′-display met aanraakbediening,het proces van foutvoorlocatie snel maken, gemakkelijk en efficiënt.
De hogespanning 2048 J-overspanningsgenerator XHHV535-4TS is voorzien van een schakelaar voor overspanningsniveaus waarmee de maximale overspanningsimpulsenergie bij 8, 16 en 32 kV kan worden bereikt.
Het beschikt over systemen om de veiligheid van de bediener te waarborgen en biedt een betrouwbare en uitgebreide technische oplossing voor storingen van lage- en middenspanningskabels.
|
Voorlocatie-methoden |
Metode voor lage spanningspuls |
|
|
ARC (meerdere foto's) |
|
|
Hoge spanning flashover methode: ICE (impulsstroom methode)DECAY (spanningsvervalmethode) |
|
Afbeelding |
12.1 inch industriële computerbesturing, touch-operatiemodus |
|
Systemen |
Windows-operatie, superkabelbeheer, automatisch genereren van testrapporten. |
|
Functie |
Snelheid, weerstand, afstandsmeting |
|
Uitzameling van gegevens |
60 MHz, 120 MHz, 240 MHz, 400 MHz |
|
Impulsaamplitude |
400 Vpp |
|
Breedte van de puls |
0.1uS en 2uS |
|
Metingsafstand |
≥ 68 km |
|
Leesresolutie |
0.1m |
|
Testnauwkeurigheid |
< 0,5 m |
|
Keuze van de kabellengte |
< 1 km (korte afstand); < 3 km (middelbare afstand); > 3 km (lange afstand) (testamplitude van de lage-spanningspuls: 400 Vpp) |
|
Impulskoppeling weerstaan spanning |
35 kV gelijkstroom |
|
Testblinde zone |
- Nee, niet echt. |
|
Gegevensopslag |
met de functie van opslag van massieve testgolfvormen |
|
Stroomvoorziening |
Ingebouwde oplaadbare lithiumbatterie, die na volledig opgeladen te zijn meer dan 4 uur continu kan werken. |
|
Communicatie |
Met standaard printer USB-interface |
|
Arbeidsomstandigheden |
Temperatuur -25°C+65°C, relatieve luchtvochtigheid 85%, atmosferische druk 750±30 mmHg; |
|
Volume en gewicht |
een vermogen van meer dan 50 W;
Pulscoupler 430 x 380 x 220 mm 7 kg. |
| -25°C-40°C, luchtvochtigheid 5-90% RH, hoogte <4500m. |
Afbeelding |
5-inch kleuren LCD, 1024*600 resolutie, met aanraakfunctie |
| Systemen |
De geluidsgolven en de magnetische golven worden tegelijkertijd op het scherm weergegeven en het tijdsverschil tussen de geluidsgolven en de magnetische golven is:
automatisch wordt berekend en de waarde wordt weergegeven. |
| Modus achtergrondgeluidsreductie (BNR) |
effectief geluidsinterferentie filtert |
| Vermogen en trigger verstelbaar |
De winstwaarde (0-7) van het akoestisch signaal en het magnetisch signaal kan worden ingesteld en de triggerdrempel (0-100) kan
handmatig aangepast, wat voor vaste punten handiger is |
| Geluidskanaal |
All-pass: 100 Hz ~ 1500 Hz.
Laag passend: 100 Hz~400 Hz.
Hoog passend: 150 Hz~1500 Hz.
Bandpass: 200 Hz tot 600 Hz. |
| Bepaalde puntnauwkeurigheid |
0.1m |
| Stroomvoorziening |
Oplaadbare lithium-ionbatterij, continue gebruiksduur > 8 uur, oplader: ingang AC220V±10%, 50Hz; nominale uitgang 8,4V, 1A.
Laadtijd: < 6 uur |
| Volume en gewicht |
PVC-beschermingskoffer: 479X387X210, 7 kg |
| Gebruiksvoorwaarden |
-25°C-40°C, luchtvochtigheid 5-90% RH, hoogte <4500m. |
| Cable route tracing-XHGX507 |
Hoofdsamenstelling |
Transmitter, ontvanger, zendklem, ontvangende klem, A-frame |
| Functie |
Het detecteren van de precieze richting en diepte van ondergrondse kabels en het lokaliseren van open schakelingen, kortsluitingen en schedelfouten inKabels (kan isolatiefouten tot 2MΩ aan de grond vinden) en kabels identificeren. |
| Stroomvoorziening |
Zowel zender als ontvanger met 8,4 V oplaadbare batterij, geen noodzaak van elektriciteitsvoorziening tijdens het testen |
| Afbeelding |
Geheel digitale locatie, grafisch display, geen koptelefoon nodig tijdens het testen, betrouwbare positionering.
met achtergrondverlichtingsfunctie om zich aan te passen aan nachtwerkzaamheden |
| Verbindingsmethode voor de transmissie van het zendsignaal |
Direct aansluitingsmethode, koppelingsmethode, inductiemethode |
| Werkwijze van de ontvanger |
vallemethode (vallemethode met nulwaarde), piekmethode (piekmethode), stapspanningsmethode en klemstroommethode (A-frame) |
| Werkfrequentie van de zender |
lage frequentie (815 Hz), tussenfrequentie (8 kHz), hoge frequentie (33 kHz), radiofrequentie (83 kHz) |
| Werkfrequentie van de ontvanger |
laagfrequentie (815 Hz), tussenfrequentie (8kHz), hoge frequentie (33 kHz), radiofrequentie (83 kHz), 50 Hz |
| Vergroot de controle |
Handmatige aanpassing, dynamisch bereik 100 dB |
| Maximale opsporingsdiepte |
5-8 meter |
| Werktemperatuur |
-10°C+55°C |
| Bescherming van de zender |
Automatische bescherming tegen overstroom en oververhitting |
| Gewicht en volume |
Buitenste beveiligingskoffer: 720*435*210, 14 kg |
| Hoogspanningsoverspanningsgenerator XHHV535-4TS |
Spanningsspanningsniveaus en aanpassingBereik |
Niveau 1: 0-8KV
Niveau 2: 0-16KV
Niveau 3: 0-32KV |
| Overspanningsniveau schakelaar |
Handleiding |
| Type van de spanningsregeling |
Continu |
| Vermelding |
Hoogspanningszijspanningsmeting, weergave van de uitgangsspanning en -stroom in realtime |
| Overspanningsenergie op elk niveau |
Tot en met 2048J |
| Werkwijze |
Eenmalige trekker, cyclus ((elke 3-8 seconden eenmaal ontladen, verstelbaar), DC ((standhouden tegen spanningstest) |
| Schakelaar van werkwijzen |
Handleiding |
| Invaltijd |
ongeveer 5 seconden voor automatische inslag, willekeurige regeltijd voor handmatige inslag |
| Schokvermogen |
2 kVA |
| ingebouwde condensator |
4μF/32kV, 16μF/16kV, 64μF/8kV drieversnellingsinstelling |
| Veilige bescherming |
Met nulstartbeschermingsfunctie, veilig en betrouwbaar |
| Ontlasting |
Unieke hoogspanningsmeting ontwerp, in de stop staat zal het automatisch ontladen van de interne capaciteit van het apparaat |
| Werkvermogen |
AC 220V±10% 50Hz±2Hz (andere spanning en frequentie kunnen worden aangepast) |
| DC-spanningsonderzoek |
Uitgangsspanning aanpassing en
indicatiebereik 0-32KV, outputstroom indicatiebereik 0-20A |
| Brandstroom |
50mA. Hoe lager de spanning, hoe hoger de stroom. |
| Verbindingskabel |
Hoogspanningsuitgangskabel: 5m, stroomkabel: 3m Beschermende aardingskabel:5m, stroomkabel 2,5m |
| Veiligheid |
Overspanning, overstroom, oververhitting bescherming.
Automatische ontlading na werking. |
| Beschermingscategorie |
Niet lager dan IP54 |
| Werkvermogen |
AC 220V±10% 50Hz±2Hz ((andere spanning en 60Hz optioneel) |
| Afmetingen ((mm) |
534L × 444W × 805H |
| Totaal gewicht |
Ongeveer 120 kg. |
Wij kunnen voor u een op maat gemaakte technische oplossing bieden voor LT MT HT kabelfoutlocatie-schema's.
