Draagbaar kabelfoutlocatorsysteem voor ondergrondse kabelisolatiefouten
Draagbaar kabelfoutlocatorsysteem voor ondergrondse kabelisolatiefouten
  • Draagbaar kabelfoutlocatorsysteem voor ondergrondse kabelisolatiefouten

Draagbaar kabelfoutlocatorsysteem voor ondergrondse kabelisolatiefouten

Productdetails:
Plaats van herkomst: Xi'an, Shaanxi, China
Merknaam: XZH TEST
Certificering: ISO,CE
Modelnummer: 502A+503C+535-4TS+507
Detailinformatie
Plaats van herkomst:
Xi'an, Shaanxi, China
Merknaam:
XZH TEST
Certificering:
ISO,CE
Modelnummer:
502A+503C+535-4TS+507
Markeren:

High Light

Markeren:

Draagbare kabelfoutlocator

,

Ondergrondse isolatieteester voor kabels

,

systeem voor het detecteren van kabelfouten

Trading Information
Min. bestelaantal:
1 eenheid
Verpakking Details:
Houten behuizing
Levertijd:
8-10 dagen
Betalingscondities:
t/t
Levering vermogen:
1000 stuks per jaar
Productomschrijving
XZH TEST Draagbaar systeem voor het opsporen van storingen in kabels

Een nauwkeurig foutdetectiesysteem voor fouten in de hoofdisolatie van ondergrondse kabels

Systemfunctionaliteit
  • Gebruikt DC of hoogspanning puls om kabel foutpunten flitsen over en ontladen
  • Gebruikt het reisgolfreflectieprincipe voor grof meten van kabelfouten
  • Gebruikt akoestisch-magnetische synchronisatiemethode voor nauwkeurige meting van isolatiefouten
Hoogspanningsoverspanningsgenerator XHHV535-4T
Uitgangsmodus DC, Single, Cycle
Uitgangsspanning 0-8kV/0-16kV/0-32kV, drie spanningswisselbaar
ingebouwde condensator 64 μF/16 μF/4 μF
Ontladingsenergie 2048J
Schokvermogen 2000VA
Impulssnelheid Automatische inslag gedurende ongeveer 6 seconden, handmatige inslag gedurende elke regeltijd
Veiligheidsvoorzieningen Nulstartbescherming, automatische ontlading, overspanning/stroom/warmtebescherming (IP54)
Afmetingen 534L × 444W × 805H mm
Gewicht Maximaal 120 kg
TDR-foutlocator voor kabels XHGG502A
Testmethoden Laagspanningspuls, impulsstroom, impulsspanning, ARC meervoudige puls
Monsternemingspercentage 1MHz/400MHz
Metingsterrein ≥ 120 km
Minimale resolutie 0.07m
Meetfout ≤±(0,5% × L+1m), L is de lengte van de kabel
Bedrijfsomstandigheden -25°C+65°C, 85% luchtvochtigheid, 750±30mmHg druk
Cable Fault Pinpointer XHDD503C
Vaste-puntmodus Standaard, verbeterd, geluidsreductie, op maat (ms, golfvorm)
Positioneringsnauwkeurigheid 0.1m voor zowel het vaste punt als het pad
Afbeelding 5 inch TFT (800×480 ware kleur)
Gewin 120 dB (automatische/handmatige aanpassing)
Werktijd Meer dan 8 uur op 4*18650 lithiumbatterijen
Gewicht Host 0,6 kg; sensor 1,4 kg
Testkabels

Opmerking:Speciale hoogspanningskabels die nodig zijn bij 35 kV-werkzaamheden - tijdens het werk weghouden van het terrein.

  • Hoogspanningsuitgangskabel:2.5 mm2 kern (rood), 50 kV gelijkstroom, afgeschermd, 14 mm buitendiameter, 10 m lengte met grote spoel
  • Aardkabel:3-kolom aarding (16mm2 hoofdkern, 2,5mm2 tak), 10m lang met kleine spoel
System in werking

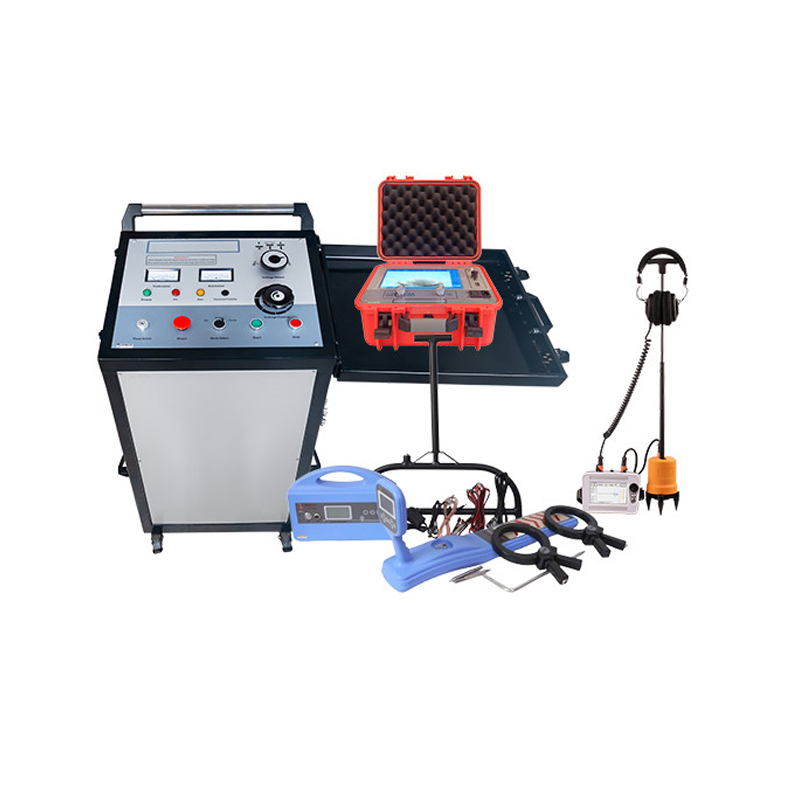

Draagbaar kabelfoutlocatorsysteem voor ondergrondse kabelisolatiefouten 0
