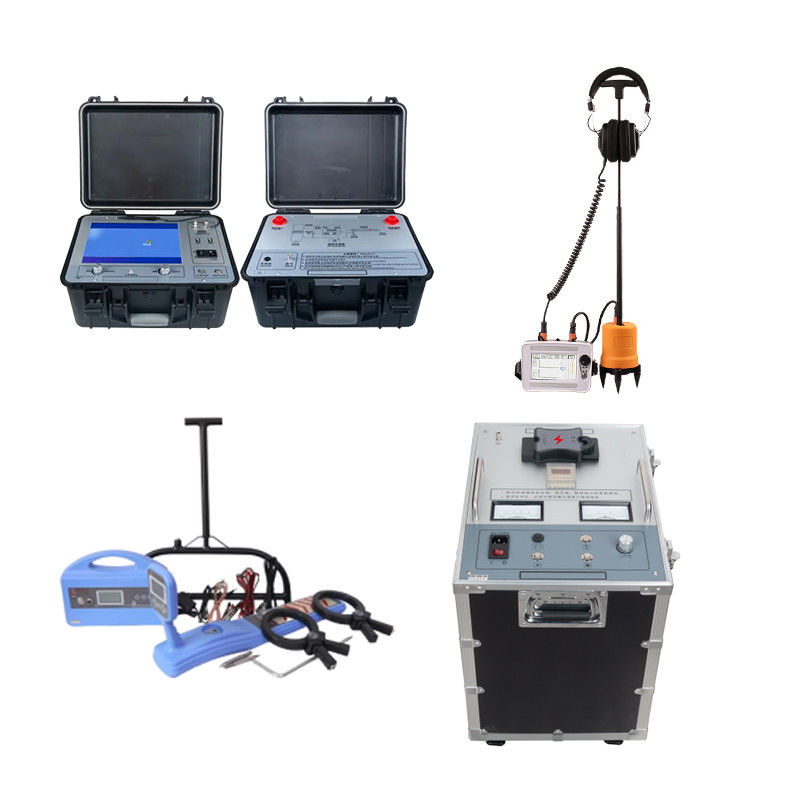

Ondergrondse kabelfoutlocatorsysteem detecteert fouten

• Nauwkeurig en snel de belangrijkste isolatiefout van stroomkabels detecteren; de kabellengte kalibreren; nauwkeurig de richting en diepte van de begraven kabel detecteren.
• Proefmeting van de kabel met de standaard D.C
• Het vinden van de storingsafstand op een kabel.
• Pin-pointing van kabelstoringen op de grond.
• Traceren van het pad van ondergrondse kabels.
• Selecteren van een kabel uit een kabelbundel.

Kabelstoring Pre-locatie

De bepaling van de afstand van de kabelstoring (in meters of voet) vanaf het testuiteinde wordt gedefinieerd als pre-locatie van de kabelstoring. Dit is een cruciaal aspect, aangezien nauwkeurige pre-locatie van de kabelstoring de tijd die nodig is voor definitieve storingslocatie verkort in vergelijking met de conventionele surge generator en pinpointed methode. Pre-locatie maakt gebruik van laagspanningsmethoden zoals time-domain reflectometer (TDR) en hoogspanningsmethoden zoals SIM, ARC, MIM, ICM/ICE & voltage decay methode.

Introductie

XHGG502 Kabelstoring Pre Locator is een speciaal instrument voor het meten en analyseren van de status en storingsafstand van stroomkabels. Het combineert moderne elektronische technologie en computertechnologie om signaalfiltering, acquisitie, gegevensverwerking, grafische weergave en grafische analyse te realiseren om kabelsnelheidsmeting, kabellengtetest, kabelstoringsafstandstest te voltooien.

Hoofdunit Pulskoppelaar (meervoudige pulssampler)

Belangrijkste kenmerken

• Het gereflecteerde signaal dat door de pulskoppelaar wordt verzonden, wordt automatisch weergegeven en de volledige golfvorm van de kabelonderbreking wordt tegelijkertijd weergegeven.
• Automatische berekening en weergave van de storingsafstand;
• Het heeft de functie om enorme testgolfvormen op te slaan: de golfvormen die zijn verkregen uit de veldtest kunnen gemakkelijk in het instrument worden opgeslagen volgens de gespecificeerde volgorde, en kunnen op elk moment worden opgeroepen en geobserveerd;
• Met standaard printer USB-interface;
• Eenvoudige bediening en hoge betrouwbaarheid. Heeft een zeer hoge prijs-prestatieverhouding;
• Ingebouwde polymeer lithiumbatterij voeding, die kabelonderbreking en laagohmige kortsluitingsstoringen kan testen in een omgeving zonder voeding.

De testwerkmodi van XHGG502 ARC kabelstoring pre locator omvatten laagspanningspuls methode, hoogspanningsdoorslag methode en meervoudige puls methode. Hier wordt de nadruk gelegd op de meervoudige puls methode die verschilt van andere apparaten.

Het doel van het gebruik van de meervoudige puls methode om de kabelstoring te testen is om de verzonden laagspannings testpuls effectief de cosinus grote oscillatie-interferentie te laten vermijden die optreedt op het moment van de hoogspanningsimpact van de defecte kabel, en een standaard en duidelijke vergelijkbare kortsluiting te verkrijgen tijdens de relatief stabiele kortsluitingsboog op het storingspunt. De echo van de storing, en er is een ruime keuze aan ideale testgolfvormen.

Verschillende impuls hoogspanningen, verschillende kabellengtes, verschillende kabelstoringsafstanden, en de periode en duur van grote cosinusoscillaties verschillen sterk. De golfvorm die wordt verzameld door de eenvoudige secundaire puls methode wordt vaak verstoord door de grote cosinusoscillatie vanwege onvoldoende transmissievertragingstijd, en de golfvorm is chaotisch en moeilijk te analyseren. Dit kan alleen worden gegarandeerd door de vertraagde lanceertijd van de testpuls aan te passen of een middenspannings boogverlengingsapparaat te gebruiken, wat de bedieningsmoeilijkheid en het gewicht en de kosten van de apparatuur verhoogt. De meervoudige puls methode overwint deze moeilijkheden en vereenvoudigt de testprocedures aanzienlijk. Acht sets testgolfvormen worden verkregen uit het hoogspanningsdoorslagproces van één impact, en er zijn altijd verschillende sets golfvormen die handig zijn voor storingsafstandinterpretatie. Dit is ook het voordeel van de meervoudige puls methode in vergelijking met de tweede puls methode.

Bedrijfssysteem weergave

Testen van kabelstoringsafstand in hoogspanningsdoorslag testmodus, deze testmethode is geschikt voor het detecteren van diverse hoogohmige storingen. Er is één golfvorm op het scherm. Door de positie van de twee cursorlijnen aan te passen, kan de storingsafstand worden bepaald.

Testen van kabelstoringsafstand in ARC (multi-shot) testmodus, deze testmethode is geschikt voor het detecteren van diverse hoogohmige storingen. Vooral voor golfvormen die moeilijk te analyseren zijn, zoals laagohmige en ondergedompelde kabelstoringen, is de meervoudige puls methode gemakkelijker te analyseren en kan gebruikers helpen snel de storingsafstand te bepalen.

Testen van kabelstoringsafstand in laagspanningspuls testmodus. Voor laagohmige open circuit (breuk) en kortsluitingsstoringen kan de storingsafstand gemakkelijk worden gemeten.

Technische parameters

Paneel introductie

1. Display: 12,1-inch industrieel touch screen;
2. Communicatie: laagspanningspuls methode puls signaal uitgang interface, hoogspanningsdoorslag methode sampler ontvangst signaal ingang interface;
3. Aarding: veiligheidsaardingsklem;
4. Stroomindicator: Geeft de interne batterijvoeding aan, weergegeven in 4 vakjes;
5. USB-1: Externe draadloze netwerkkaart en USB-communicatieapparaat;
6. USB-2: Externe draadloze netwerkkaart en USB-communicatieapparaat;
7. Schakelaar: "I" positie, gebruik AC 220V voeding om het systeem van stroom te voorzien;
8. De "II" versnelling gebruikt de interne batterij om het systeem van stroom te voorzien; wanneer de "stekker" is aangesloten op de AC 220V voeding, laadt deze ook de batterij op;
9. "O" versnelling, schakelt de systeemvoeding uit;
10. Stekker: werkvoeding van het instrument, AC 220V aansluiting;
11. Zekering: de plaats waar de zekering van het AC 220V voedingssysteem is geïnstalleerd;
12. Zelfcontrole: verzendt signalen onder meerdere pulsen;
13. Aan/Uit: Schakelt de werkvoeding van de industriële computer in en uit;
14. Amplitude: Pas de amplitudeknop aan bij het verzamelen van golfvormen om de amplitude van de verzamelde golfvormen te wijzigen;
15. Indicatielampje: het indicatielampje dat de inspectiemethode weerspiegelt;
16. Verplaatsing: Pas de verplaatsingsknop aan bij het verzamelen van golfvormen om de basislijnhoogte van de verzamelde golfvormen te wijzigen;

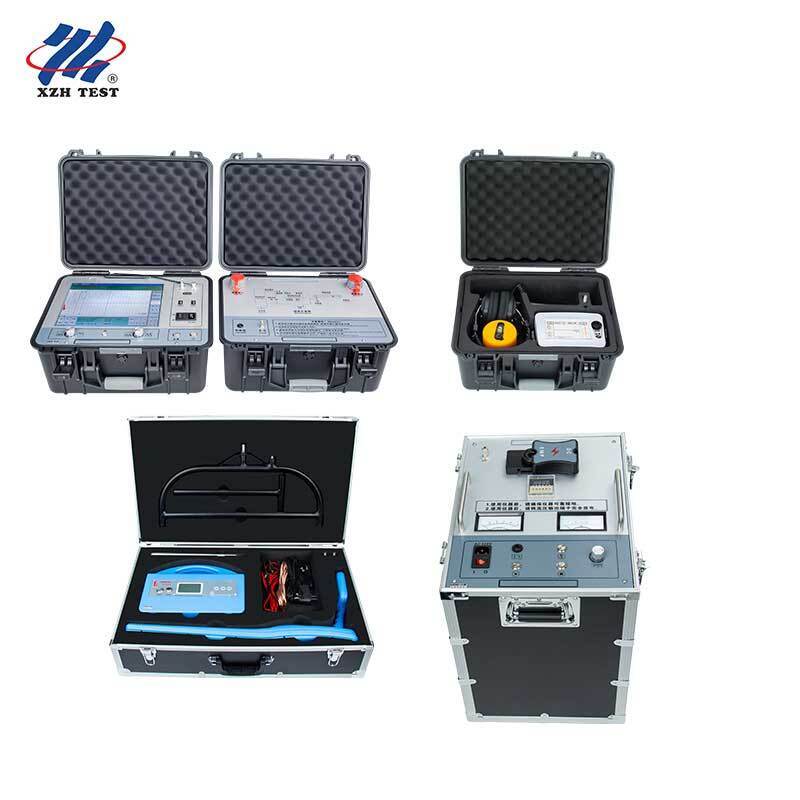

Paklijst

Kabelroute Tracing, Pinpointing, Kabelidentificatie, Reparatie & Hertest

Kabelroute Tracing

Vaak kost het pinpointen van de kabelstoring meer tijd omdat de routetracing van de te testen kabel (CUT) niet is uitgevoerd of de kabelroute onbekend is. De exacte route van de kabel wordt bepaald met behulp van de audio-inductiemethode.

In de audio-inductiemethode wordt een stabiel, hoogfrequent AC sinusvormig signaal van een audiofrequentiegenerator in de CUT aan het testuiteinde geïnjecteerd, dat zijn pad voltooit via aarde en beschikbaar is op de gehele kabellay-out. Een route tracer sensor spoel parallel aan de grond, aangesloten op een audio-ontvanger, pikt de signalen op, die op de ontvanger visueel worden weergegeven in de vorm van grafieken en in de vorm van geluid dat via een koptelefoon wordt opgevangen. Het sterkste signaal wordt precies boven de kabel ontvangen en de signaalsterkte neemt af als de zoekspoel zich aan weerszijden van de kabel of ervan weg bevindt. De kabelroute wordt bepaald door maximale audiosignalen op de audio-ontvanger en koptelefoon te vinden.

Beschrijving

XHGX507 ondergrondse kabelpijplocator wordt voornamelijk gebruikt voor kabelstoringlocatie, kabelidentificatie, kabelpad- en dieptemeting. Het kan taken voltooien die voorheen alleen door een paar sets instrumenten konden worden uitgevoerd.

Werkingsprincipe

De ondergrondse kabelpijplocator is ontworpen op basis van de elektromagnetische inductiemethode en de toepassing van het communicatieprincipe.

1. Het elektromagnetische signaal wordt gegenereerd door de zender, en het signaal wordt via verschillende transmissieverbindingsmethoden naar de ondergrondse kabel onder test verzonden.
2. Nadat de ondergrondse kabel het elektromagnetische signaal induceert, wordt een geïnduceerde stroom gegenereerd op de kabel, en de geïnduceerde stroom plant zich langs de kabel voort naar de afstand.
3. Tijdens het proces van stroomvoortplanting worden elektromagnetische golven naar de grond uitgestraald via de ondergrondse kabel. Wanneer de ontvanger op de grond boven de kabel detecteert, wordt het elektromagnetische golfsignaal op de grond boven de kabel ontvangen.
4. De positie, richting en storing van de ondergrondse kabel kunnen worden beoordeeld aan de hand van de verandering in de ontvangen signaalsterkte.

Kenmerken

• Het grote LCD-scherm toont de signaalsterkte, en de balk, pijlen en spraakprompts maken het voor de operator gemakkelijk om de ondergrondse positie van de kabel en het storingspunt te beoordelen. Eén persoon kan het allemaal doen.
• Al-digitale ontwerp, duidelijke grote LCD grafische weergave en betrouwbare positionering
• Draagbaar en lichtgewicht, gemakkelijk mee te nemen
• Ingebouwde oplaadbare batterij
• Ingebouwde ohmmeter om de kabel lusweerstand te meten
• Kan worden gebruikt om isolatiefouten tot 2MΩ naar aarde te detecteren
• Met achtergrondverlichtingsfunctie om zich aan te passen aan nachtoperaties
• Ingebouwde ohmmeter om de kabel lusweerstand te meten
• Toon kabeldiepte en stroom

Hoofdcomponenten

Deze kabelpijplocator bestaat voornamelijk uit een zender en ontvanger, met accessoires van twee klemmen, een A-frame en benodigde verbindingsdraden.

Technische Parameters

Zender

Ontvanger

Paklijst

Toepassingsgeval

Kabelstoring Pinpointing

Op basis van de geschatte storingsafstand berekend door de Pre-locator en het vermoedelijke storingsgebied gemarkeerd met behulp van de routetracing procedure, wordt de exacte kabelstoringslocatie of pinpointing van de storing uitgevoerd.

Pinpointing van hoogohmige en flitsende storingen

Voor het pinpointen van hoogohmige en flitsende storingen wordt periodiek een HV-surge toegepast in de defecte kabel met behulp van een surge generator, die een bonkend geluid genereert op het storingspunt en een sterk magnetisch veld rond de kabel produceert. Deze akoestische en magnetische signalen worden opgepikt met behulp van een sensor (gevoelige grondmicrofoons) en tegelijkertijd weergegeven op de pinpointer ontvanger in de vorm van grafieken en akoestische signalen worden gehoord in de koptelefoon. Aangezien zowel de akoestische als de magnetische signalen tegelijkertijd op het storingspunt worden geproduceerd, wordt het exacte storingspunt nauwkeurig gelokaliseerd; waarbij de tijdvertraging ertussen bijna nul is. Het magnetische veld helpt de gebruiker ook om de positie van de sensor te bepalen, waardoor het gemakkelijk is om te pinpointen.

Introductie

Het kabelstoringlocatie-instrument maakt gebruik van de akoestische en magnetische synchronisatiemethode om het storingspunt van de stroomkabel te bepalen. De elektronische doorslag wordt gegenereerd door de impactontladingsgenerator, opgepikt en versterkt door de corresponderende sonde, en de precieze locatie van het storingspunt wordt bepaald door auditieve en visuele beoordeling. Het is een apparaat dat de precieze positionering van het kabelstoringspunt binnen het ruwe meetbereik voltooit en de akoestische en magnetische tijdverschillen verzamelt. Het integreert positioneringstechnologie, pad-ondersteunde testen en andere technologieën, en biedt meerdere testmodi en rijke en diverse promptinformatie om de kabelstoring efficiënt en nauwkeurig te voltooien.

Dit vaste-punt instrument is geschikt voor laagohmige, kortsluiting, open circuit en verbrekingsstoringen van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden gemaakt van diverse materialen met verschillende doorsneden en media, evenals hoogohmige lekkage en hoogohmige doorslag. Storing. De technische parameters voldoen aan "GB/T 18268.1 Anti-interferentievereisten voor testapparatuur gebruikt in industriële sites".

Het voldoet aan de standaardvereisten voor akoestische en magnetische fixatie in de standaard "DL/T 849.2-2019 Algemene technische voorwaarden voor speciale testers voor elektrische apparatuur Deel 2: Kabelstoring lokaliseringsinstrument".

Kenmerken

1. 5-inch touch-hoge helderheid LCD zorgt voor zichtbaarheid onder zonlicht.
2. Maakt gebruik van akoestische en magnetische synchrone positioneringstechnologie om automatisch het akoestische en magnetische tijdverschil te berekenen.
3. De versterkingswaarde en triggerwaarde van het akoestische signaal en magnetische signaal kunnen handmatig worden aangepast om zich aan te passen aan verschillende omgevingen.
4. Het heeft achtergrondruisonderdrukkingstechnologie en kan kiezen uit verschillende filtermethoden.
5. Het heeft BNR achtergrondruisonderdrukking en mute ruisonderdrukking functies.
6. Het heeft pad afwijkingsindicatie.
7. Uitgerust met meerlaagse fysieke isolatie signaal sensoren, waterdichtheidsklasse IP65.
8. Ingebouwde lithiumbatterij met grote capaciteit, lange standby-tijd, uitgerust met snellader.
9. Klein en lichtgewicht, gemakkelijk te bedienen, en eenvoudige mens-machine interface.

Technische indicatoren

Werkingsprincipe

Dit apparaat maakt gebruik van de akoestische en magnetische synchronisatiemethode om storingen nauwkeurig te lokaliseren. Het is een zeer nauwkeurige en unieke positioneringsmethode. Het principe is gebaseerd op de traditionele akoestische puntbepalingsmethode en voegt de detectie en toepassing van elektromagnetische signalen toe.

Wanneer de hoogspanningsgenerator impactontlading uitvoert op de defecte kabel, wordt het geluid dat door de ontlading op het storingspunt wordt gegenereerd, naar de grond overgedragen. Het geluidssignaal wordt opgepikt door een hooggevoelige sonde. Na versterking kan een "plof" geluid worden gehoord door te luisteren met een koptelefoon.

De ingebouwde sonde van de sonde ontvangt het magnetische veldsignaal in realtime, en gebruikt het principe dat de voortplantingssnelheid van het magnetische veld veel hoger is dan de voortplantingssnelheid van geluid om de afstand van het storingspunt te bepalen door het tijdverschil tussen het elektromagnetische signaal en het geluidssignaal te detecteren. Blijf de sensorpositie verplaatsen om het punt met het kleinste akoestisch-magnetische tijdverschil te vinden, dan zal de exacte locatie van het storingspunt eronder zijn.

Traditionele akoestische meetlegale puntinstrumenten gebruiken over het algemeen alleen oortelefoons om te monitoren, of worden aangevuld door de zwaai van de meterwijzer om het ontladingsgeluid op het storingspunt te identificeren. Aangezien het ontladingsgeluid in een oogwenk verdwijnt en niet veel verschilt van het omgevingsgeluid, brengt het vaak grote moeilijkheden met zich mee voor operators die niet erg ervaren zijn. De akoestische-magnetische synchronisatiemethode vermijdt effectief de bovengenoemde problemen van de traditionele akoestische meetmethode.

Paklijst

Bedieningspaneel introductie

1. Aanpassing: Druk op de aanpassingsknop om de aanpassingsinterface te openen en draai aan de aanpassingsknop om de aanpassingsparameters in te stellen;
2. Voeding: Schakelt de voeding van het systeem in en uit. Bij het inschakelen van het systeem moet u de aan/uit-knop 3 tot 4 seconden ingedrukt houden totdat u een lange "piep" hoort, daarna kunt u de knop loslaten; bij het uitschakelen moet u de aan/uit-knop 3 tot 4 seconden ingedrukt houden;
3. Display: 5-inch touch display.

1. Sensor: Sonde sensor aansluitpoort;
2. Opladen: oplader aansluitpoort;
3. Speciale hoofdtelefoonaansluiting.

Interface en functie introductie

De bedieningsinterface omvat een golfvormweergavegebied en een parameterinstelgebied. De functies van elk deel worden één voor één geïntroduceerd volgens het logo in de bovenstaande afbeelding.

1. 1/2: Geluidsversterking instelling/geluidstrigger instelling
2. 3/4: Magnetisch veld versterking instelling/magnetisch veld trigger instelling
3. 5: Sonde indicatie
4. 6: All-pass filtering
5. Laagdoorlaat filtering
6. Hoogdoorlaat filtering
7. Banddoorlaat filtering
8. 7. Mute instelling
9. 8. BNR instellingen
10. 9. Volume instelling
11. 10. Stroomweergave
12. 11. Geluidsintensiteit: geluidsintensiteit indicatie en bijbehorende numerieke weergave.
13. 12. Elektromagnetisch signaal: Initialisatie voltooid, u kunt het logo samplen (bliksem is geel); mute of touch sensor logo (bliksem is wit).
14. 13. Magnetische veldsterkte: magnetische veldsterkte indicatie en bijbehorende numerieke weergave.
15. 14. Vier sets van akoestische en magnetische tijdverschil gegevensweergave, die het akoestische en magnetische tijdverschil tonen voor referentie van de gebruiker om de nauwkeurigheid van vaste punten te verbeteren.

Om hoogohmige en flikkerende storingen te pinpointen, wordt een surge generator gebruikt om periodiek hoogspannings surges toe te passen op de defecte kabel, wat een bonkend geluid genereert op het storingspunt en een sterk magnetisch veld rond de kabel. Deze akoestische en magnetische signalen worden opgepikt met behulp van sensoren (gevoelige grondmicrofoons) en tegelijkertijd weergegeven op de positioneringsontvanger in de vorm van een grafiek, en het akoestische signaal kan via een koptelefoon worden gehoord. Aangezien de akoestische en magnetische signalen tegelijkertijd op het storingspunt worden gegenereerd, kan het exacte storingspunt worden gepind; de tijdvertraging ertussen is bijna nul. Het magnetische veld helpt gebruikers ook om de locatie van de sensor te bepalen, waardoor het gemakkelijk is om het storingspunt te pinpointen.

Beschrijving

De hoogspanningspulsgenerator voldoet volledig aan DL/T846-2016 "Algemene Technische Voorwaarden voor Hoogspannings Testapparatuur" en DL/T474-2017 "Richtlijnen voor de Implementatie van Veld Isolatietesten". Het wordt voornamelijk gebruikt voor impactontlading tijdens storingsonderzoek van kabels met spanningsniveaus van 35kV en lager; het kan ook worden gebruikt voor DC-weerstandstesten van andere elektrische apparatuur.

Dit apparaat integreert een DC hoogspanningsbron, energieopslagcondensator en ontladingsbalg in één. Deze apparatuur vervangt volledig de traditionele testtransformator van honderden kilo's, de bedieningskast en de pulsenergieopslagcondensator (over het algemeen weegt een set van 5kVA transformator meer dan 60 kg, en de regelkast meer dan 30 kg, en meer dan 20 kg pulsenergieopslagcondensatoren).

De voeding maakt gebruik van hoogwaardige, stabiele speciale hoogspannings elektronische componenten en hoogfrequente hoogspannings technologie, waardoor de hele machine een eenvoudige structuur en een ultralicht gewicht heeft. De pulsgenerator maakt gebruik van een gehumaniseerd ontwerp en bedieningsmodus, die veilig en betrouwbaar is. Het bereikt echt het effect dat het niet wordt beschadigd door impact, en het kan ook normaal werken wanneer de hoogspanning kortgesloten is naar aarde. Het is momenteel de lichtste en meest gebruiksvriendelijke draagbare DC impact hoogspanningsapparatuur. Het is een ideaal product voor storingsdetectie van stroomkabels.

Technische parameters

Paneel introductie

1. Hoogspanningsuitgang (DC): Bij DC-weerstand, sluit de hoogspanningsuitgangskabel aan.
2. Hoogspanningsuitgang (EMP): Tijdens impulsontlading, sluit de hoogspanningsuitgangskabel aan.
3. Veiligheidsaarding: De instrumentbehuizing is geaard om elektrische schokken van de instrumentbehuizing of aan personen te voorkomen.
4. Tijdinstelling: Stel het ontladingstijdinterval in.
5. Voltmeter: Indicatie van de hoogspanningsuitgangsspanning, gebruikt om de spanningswaarde in realtime weer te geven.
6. Stekker: Instrument werkvoeding, AC 220V ± 10%/50Hz ± 1Hz.
7. Veiligheidszekeringhouder: De installatieplaats van de veiligheidszekering in het AC 220V voedingssysteem.
8. Schakelaar: "I positie" geeft aan dat de AC 220V voeding is ingeschakeld om het systeem van stroom te voorzien;
9. '0 versnelling' betekent dat de AC 220V voeding is uitgeschakeld om het systeem van stroom te voorzien.
10. Overstroombeveiligingsschakelaar: Drukken op de status geeft aan dat de overstroombeveiligingsfunctie is gestart; Wanneer deze terugspringt, geeft dit aan dat het instrument overstroombeveiliging heeft geactiveerd.
11. Startknop/nulpositie indicatielampje:
12. ①Wanneer het nulpositie indicatielampje brandt (geel), geeft dit aan dat het zich in de nulpositie bevindt. Door op de startknop te drukken kan de hoogspanningsuitgang worden gestart;
13. ②Wanneer het nulpositie indicatielampje niet brandt, geeft dit aan dat het zich niet in de nulpositie bevindt. Nadat de spanningsinstelknop tegen de klok in naar de nulpositie is gedraaid, brandt het nulpositie indicatielampje, en dan kan door op de startknop te drukken de hoogspanningsuitgang worden gestart.
14. Stopknop/hoogspanningsindicatielampje: Wanneer de test is voltooid of er zich een afwijking voordoet, drukt u op deze knop om de hoogspanningsuitgang af te sluiten. Het hoogspanningsindicatielampje aan geeft aan dat de hoogspanningsuitgang is geactiveerd; Het hoogspanningsindicatielampje uit geeft aan dat de hoogspanningsuitgang is gestopt.
15. Spanningsinstelknop: gebruikt om de grootte van de spanning aan te passen; Pas de uitgangshoogspanning met de klok mee aan om van klein naar groot te gaan, en tegen de klok in om van groot naar klein te gaan.
16. Ontladingsknop: In de hoogspanningsstopstand kan het indrukken van deze knop de interne opgeslagen elektriciteit handmatig ontladen.
17. Amperemeter: indicatie van laagspanningsmeetstroom.

Paklijst

Neem vrijblijvend contact met ons op als er verdere vragen en vereisten zijn~! Dank u!
