Huis > producten >

Draagbare foutdetector voor boogkabel

Name: Draagbare foutdetector voor boogkabel
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH TEST
Certificering:	CE, ISO
Modelnummer:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH TEST

Certificering:

CE, ISO

Modelnummer:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Model NO.:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

Power:

Electricity

Customized:

Customized

Transport Package:

Exported Wooden Case

Trademark:

XZH TEST

Origin:

China

HS Code:

9031809090

Supply Ability:

2000PCS/Year

Customization:

Available

After-sales Service:

After Sale Service

Warranty:

12 Months

Markeren:

High Light

Markeren:

Draagbare kabelfoutdetector

Boogkabelfoutdetector

Trading Information

Min. bestelaantal:

1 eenheid

Verpakking Details:

Houten behuizing

Levertijd:

5-8 dagen

Betalingscondities:

T/T

Levering vermogen:

2000pcs/year

Productomschrijving

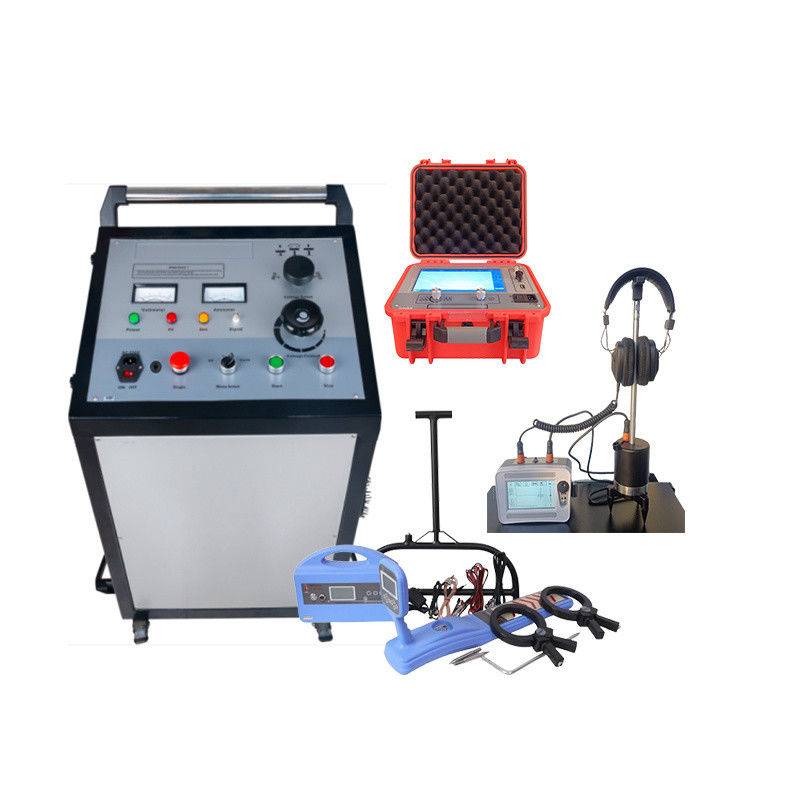

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
Systemen voor het opsporen van ondergrondse kabelfouten

Modelnummer	Naam van het product
XHGG502A	Voorspeler voor de locatie van kabelfouten
XHDD503C	Kabelfoutenpointer
XHGX507	Alomvattende tester van kabelfouten
XHHV535-4TSC	Hoogspanningsoverspanningsgenerator

Ik.Doel van het systeem:

Precieze en snelle detectie van de belangrijkste isolatiefout van stroomkabels; kalibratie van de kabellengte; nauwkeurige detectie van de richting en diepte van de begraven kabel.
Proof-test van de kabel met de standaard DC
De fout vinden op een kabel.
Pin- Het wijzen van kabelfouten op de grond.
Opvolgenpad-ondergrondse kabels.
Selectie van een kabel uit een kabelbundel.

II.Technische beschrijving van het systeem
1.Kabelfoutpre-locator XHGG502A
Draagbare foutdetector voor boogkabel 0

Beschrijving
De kabelfout tester gebruikt een 10,1 inch touch-geïntegreerde computer van industriële kwaliteit, een eenvoudige bedieningssoftware-interface, geïntegreerde schakelingen en apparaten van industriële kwaliteit,een ingebouwde lithium-ionbatterij met een grote capaciteit, dat stabiel, betrouwbaar en gemakkelijk te gebruiken is.

Deze kabelfoutmeter is een speciaal instrument voor het meten en analyseren van de toestand en de foutsafstand van stroomkabels.Deze kabelfout tester maakt gebruik van een combinatie van moderne elektronische technologie en computertechnologie om signaalfiltering te bereiken, verwerving, gegevensverwerking, grafische weergave en grafische analyse.

Deze kabelfout tester is geschikt voor lage weerstand, kortsluiting, open circuit en ontkoppeling fouten van stroomkabels, hoge frequentie coaxiale kabels, straat licht kabels,en begraven draden van verschillende materialen met verschillende doorsneden en mediaNetwerkfalen.

Werkwijze:TDR ((laagspanningspuls), ICE ((impulsstroom), ARM ((boogreflectiemethode).

Kenmerken
• 10,1 inch full-color TFT touchscreen;
• ingebed systeem, veilige, stabiele en eenvoudige weergave en bediening;
• met de functie om de golf snelheid, de lengte en de foutsafstand van de kabel te testen;
• Volledig automatische continue bemonstering, waarneming van de golfvorm te allen tijde, tijdig en nauwkeurig.
• Uitgerust met automatische testbereikinstelling, automatische golfvormanalyse en weergave van de testafstand.
• Volledig Engels menu, twee bedieningsmethoden van aanraakknoppen en gecodeerde knoppen, eenvoudig, snel en betrouwbaar.
• Uitgerust met de testtechnologie van de laagspanningsimpulsmethode, de hoogspanningsflashovermethode en de meerdere-impulsmethode (8-voudig), is het golfvormdisplay glad en gemakkelijk te interpreteren.
• Wanneer de meervoudige pulsmethode wordt gebruikt, wordt deze met een pulskoppeling gebruikt om 8 groepen hoogspannings- en laagspanningsgolfvormvergelijkingen weer te geven, wat handig is voor automatische afstandstests,handmatige analyse en afstandsmeting.
• Het instrument beschikt over krachtige gegevensverwerkingsmogelijkheden, waardoor het voor gebruikers gemakkelijk is om golfvormbestanden te beheren en te archiveren.
• heeft een enorme testgolfvormopslagfunctie:de op de locatie geteste golfvormen kunnen gemakkelijk in het instrument worden opgeslagen in de volgorde die is gespecificeerd door de Chinese benaming voor terugroepen en waarneming op elk moment; het kan meer dan 8000 gegevens van laagspanningspulsen en hoogspanningsflitsgolfvormen opslaan, en meerdere pulsen Meer dan 250 gegevens van golfvormen kunnen worden opgenomen,en golfvorm bestanden kunnen worden ingevoerd in computersoftware voor beheer en analyse met behulp van USB-communicatie.
• Ultra-hoge helderheid, LED-achterlicht helderheid bereikt 280 nit, resolutie 1024 * 600, handig voor omgevingen die worden blootgesteld aan direct zonlicht in werking.
Draagbare foutdetector voor boogkabel 1

Technische specificatie

Frequentie van de bemonstering	1MHz~400 MHz
Amplitude van de lage spanningspuls	300V±15%
Bereik	≥ 120 km
Testbereik	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Breedte van de puls	0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
Minimale resolutie	0.07m
Testblind gebied	≤ 10 m
Meetfout	≤±(0,5%×L+1m), L is de kabellengte
Stroomvoorziening	opladen AC110V~240V, 50Hz/60Hz
Impulskoppeling weerstaan spanning	DC 35 kV
Volume en gewicht	L358mm × W284mm × H168mm -4,7 kg
Arbeidsomstandigheden	Temperatuur -20oC~+65oC, relatieve luchtvochtigheid 90%, atmosferische druk 750±30mmHg

2.Kabelfoutpuntlocatie(XHDD503C)

Beschrijving
Het apparaat voor het opsporen van de storing van de kabel gebruikt de methode van akoestische en magnetische synchronisatie om het storingspunt van de voedingskabel te bepalen.De elektronische flashover wordt gegenereerd door de slagontladingsgenerator, wordt opgevangen en versterkt door de desbetreffende sonde, en de precieze locatie van het foutpunt wordt bepaald door gehoor- en gezichtsbeslissing.Het is een apparaat dat de precieze positionering van het kabelfoutpunt binnen het grof meetbereik voltooit en het akoestische en magnetische tijdsverschil verzameltHet integreert positioneringstechnologie, path-assisted testing en andere technologieën.het verstrekken van meerdere testmodi en rijke en gevarieerde snelle informatie om de foutlocatie van de kabel efficiënt en nauwkeurig te voltooien.
Dit instrument met vaste punt is geschikt voor storingen met lage weerstand, kortsluitingen, open circuits en ontkoppelingen van stroomkabels, hoge frequentie coaxiale kabels, straatverlichtingskabels,en begraven draden van verschillende materialen met verschillende doorsneden en media, evenals lekken met een hoge weerstand en overval met een hoge weerstand.

Kenmerken
1. 5-inch touch-high brightness LCD zorgt voor zichtbaarheid onder zonlicht.
2. Gebruik akoestische en magnetische synchrone positioneringstechnologie om automatisch het akoestische en magnetische tijdsverschil te berekenen.
3De winstwaarde en de triggerwaarde van het akoestische signaal en het magnetische signaal kunnen handmatig worden aangepast aan verschillende omgevingen.
4Het heeft achtergrondgeluidsreductietechnologie en kan kiezen uit een verscheidenheid aan filtermethoden.
5Het heeft BNR-achtergrondgeluidsreductie- en stomme geluidsreductiefuncties.
6Het heeft een wegsafwijking.
7. Uitgerust met meerlaagse fysieke isolatie signaalsensoren, waterdicht IP65.
8Ingebouwde lithiumbatterij met grote capaciteit, lange standby tijd, uitgerust met snellader.
9Klein en licht, eenvoudig te bedienen en een eenvoudige mens-machine interface.

Technische indicatoren

1	Filterparameters	All-pass: 100 Hz tot 1600 Hz. Laag pass: 100 Hz ~ 300 Hz. Qualcomm: 160 Hz tot 1600 Hz. Bandpass: 200 Hz tot 600 Hz.
2	Kanalwinst	8 niveaus verstelbaar.
3	Magnetische kanaalwinst	8 niveaus verstelbaar.
4	Outputwinst	16 niveaus (0 tot 112 dB)
5	Uitgangsimpedantie	350Ω
6	Accuraatheid van de akoestomagnetische positionering	minder dan 0,2 m.
7	Precisie van padidentificatie	minder dan 0,5 m.
8	Stroomvoorziening	4*18650 standaard lithiumbatterijen.
9	Stand-bytijd	meer dan 8 uur.
10	Volume	428L × 350W × 230H
11	Gewicht	6.5 kilo.
12	Omgevingstemperatuur	Relatieve luchtvochtigheid: ≤ 90%.

3. Kabel route tracer ((Kabel fout uitgebreide tester) (XHGX507)
Draagbare foutdetector voor boogkabel 5

Beschrijving
XHGX507 ondergrondse kabelleiding locator wordt voornamelijk gebruikt voor kabel fout locatie, kabel identificatie, kabel pad en diepte meting.Het kan taken uitvoeren die in het verleden alleen met een paar sets instrumenten konden worden uitgevoerd..

Werkingsbeginsel
De locatie van de ondergrondse kabelpijp is ontworpen op basis van de elektromagnetische inductiemethode en de toepassing van het communicatieprincipe.

1Het elektromagnetische signaal wordt door de zender gegenereerd en het signaal wordt via verschillende transmissietechnieken naar de ondergrondse kabel die wordt getest, verzonden.

2Nadat de ondergrondse kabel het elektromagnetische signaal heeft geïnduceerd, wordt er op de kabel een geïnduceerde stroom gegenereerd en de geïnduceerde stroom verspreidt zich langs de kabel tot op de afstand.

3Bij de verspreiding van de stroom worden elektromagnetische golven door de ondergrondse kabel naar de grond uitgezonden.het elektromagnetische signaal wordt ontvangen op de grond boven de kabel.

4De positie, de richting en de fout van de ondergrondse kabel kunnen worden beoordeeld aan de hand van de verandering van de ontvangen signaalsterkte.

Kenmerken
Het grote LCD-scherm toont de signaalsterkte en de balk, pijlen en spraakoproepen maken het voor de bediener gemakkelijk om de ondergrondse positie van de kabel en het foutpunt te beoordelen.Eén persoon kan het allemaal..

Volledig digitaal ontwerp, helder groot LCD-scherm en betrouwbare positionering

Draagbaar en licht, gemakkelijk te dragen

ingebouwde oplaadbare batterij

Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus

Kan worden gebruikt voor het detecteren van isolatiefouten tot 2MΩ aan de grond

met een achtergrondverlichtingsfunctie die zich aanpast aan nachtwerkzaamheden

Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus

Afbeelding kabeldiepte en stroom

Draagbare foutdetector voor boogkabel 6

Belangrijkste onderdelen

Deze locator bestaat voornamelijk uit een zender en een ontvanger, met accessoires van twee klemmen, een A-frame en de benodigde verbindingsdraden.

Technische parameters
Transmitter

Werkfrequentie	lage frequentie (815 Hz), tussenfrequentie (8 kHz), hoge frequentie (33 kHz), radiofrequentie (83 kHz)
Werkwijze	directe verbindingsmethode, koppelmethode (klemmethode), inductiemethode
Matching load	5 ohm-3000 ohm
Impedantie-weergave	5 cijfers
Oververhitting en overstroom	automatische bescherming
Vermogen	lage versnelling, middelste versnelling, hoge versnelling

Ontvanger

Werkfrequentie	lage frequentie (815 Hz), tussenfrequentie (8kHz), hoge frequentie (33 kHz), radiofrequentie (83 kHz), passieve frequentie 50 Hz
Antennenmodus	vallemethode (vallemethode met nulwaarde), piekmethode (piekmethode), stapspanningsmethode en klemstroommethode (A-frame)
Huidige indicatie	de effectieve stroomwaarde van de te testen kabel weergeven (eenheid: mA)
Werktemperatuur	- 10oC+55oC
Vermogensindicator	grafische weergave
Levensduur van de batterij	continu werk> 8 uur: intermitterend werk> 16 uur
Signalsterkte-indicatie	ladderdiagram, digitaal bereik 0-999
Vergroot de controle	handmatige aanpassing, dynamisch bereik van 100 dB
Detectie diepte	De maximale detectiediepte is ongeveer 10 meter.
Maximale detectieafstand	De kabel met een goede isolatie kan tot 15 km zijn in de directe verbindingsmethode
Diepte meting	Druk op de diepte toets om drie cijfers weer te geven, de maximale diepte kan worden gemeten tot 10 meter
Precisiteit	Laagfrequentie: ± (((1-5) %≤2,5 m Radiofrequentie: ± (((5-12) %≤2,5 m

Verpakking

Posten	Naam	Qty.
1	Ontvanger	1
2	Transmitter	1
3	Lijn van het signaal voor directe aansluiting	1
4	Koppelingslijn	1
5	Aardspeld	1
6	Charger	1
7	Aarddraad	1
8	A-frame	1
9	A-frame verbindingslijn	1
10	A-frame-sondepen	2
11	Transmissieclamps	1
12	Ontvangende klem	1

Toepassingsgeval
Draagbare foutdetector voor boogkabel 7

XHHV535- 4TSC Trolley HoogVverouderingOverspanningsgenerator

Beschrijving

De XHHV535-4TSChoogspanningsoverspanningsgeneratorkan worden gebruikt bij impulsontlading en bij spanningsonderzoek bij het testen van kabelfouten van lage en hoge spanning. Binnenin zijn een hoogprecisie-testmodul voor het bemonsteren van de golfvorm van kabelfouten en een kleine transformator geïnstalleerd,die echt het effect kunnen bereiken dat ze niet beschadigd raken door een inslag, en het heeft ook de functies van automatische timing impact, handmatige impact en weerstaan spanningstest.

Dit apparaat is voorzien van een hogespannings gelijkstroombron, een energieopslagcapacitor, een ontladingsbal, een automatisch ontladingsapparaat,met een vermogen van niet meer dan 10 W,Het is een hoogwaardig experimenteel instrument van het trolley-type. De apparatuur lost de problemen van gebruiksgemak, draagbaarheid, veiligheid en betrouwbaarheid van traditionele experimentele apparaten volledig op.

Wanneer de XHHV535-4TSC trolley-typemet een vermogen van niet meer dan 50 Wis in gebruik, drukt u na het selecteren van de functionele schakelaar op de startknop om de hoge spanningsverhoging uit te voeren.en het interne systeem zal automatisch de resterende hoge spanning op de accu.

Technische parameters

Hoogspanningsimpulsen	0~32 kV, 0~16 kV, 0~8 kV drieversnellingsinstelling
Hoogspanningspartijdruk	1.5 niveau
ingebouwde condensator	4μF/32kV,16μF/16kV,64μF/8kV Verstelbare drieversnellingsregeling
Afvoervermogen	0-2048Jbij elk spanningsniveau
Schokvermogen	2 kVA
Brandstroom	60m A @32kV, 120mA@16kV, 240mA@32kV
Polariteit van de uitgangsspanning	negatieve polariteit
Invaltijd	Over6-7seconden voor automatische inslag, willekeurige bedieningstijd voor handmatige impact
Vermelding	Hoogspanningszijspanningsmeting, weergave van de uitgangsspanning en -stroom in realtime
Werkwijze	Eenmalige trekker, cyclus, gelijkstroom
DC-spanningsonderzoek	Uitgangsspanning aanpassing en indicatiebereik 0-32KV, outputstroom indicatiebereik 0-20A
Veilige bescherming	Met zero start bescherming functie, veilig en betrouwbaar.
Verbindingskabel	Hoogspanningsuitgangskabel: 5 m, beschermende aardingskabel: 5 m,stroomkabel: 3 m
Bescherming tegen overtemperatuur	85oC
Volume ((mm)	550L×500W ×1000H
Gewicht	maximaal 130 kg
Stroomvoorziening	AC220V±10%, 50Hz±2Hz
Omgevingstemperatuur	- 20~+50oC
Beschermingscategorie	Niet lager dan IP54
Certificaat	CE-ISO
