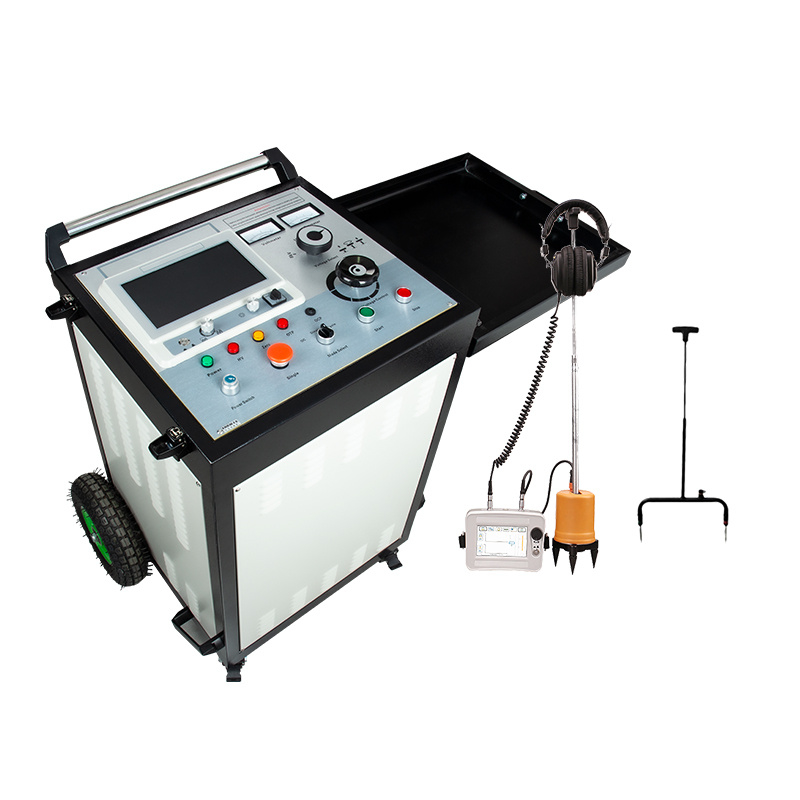

Draagbare outdoor-klare unit met vier wielen, IP43
Zeer eenvoudig te gebruiken "turn&click" single
draaiknop interface
Golf/Thump energie 2.048
Joule DC testen/golven/thumpen tot 32 kV, branden tot 32 kV Werkvermogen 2000VA Pre-locatiemethoden: ARC Multishot, ICE en DECAY, laagspanningspuls Ingebouwde veiligheidscircuits voor aardverbindingbewaking (F-Ohm) en aanraakpotentiaalbewaking (F-Voltage)
Functie
• 10,1-inch full-color TFT touchscreen;
• Ingebouwd systeem, veilig, stabiel, eenvoudige weergave en bedieningsmodus;
• Met de functie voor het testen van de golfsnelheid van de kabel, de kabellengte en de foutafstand;
• Volledig automatische continue bemonstering, golfvorm vastlegging te allen tijde, tijdig en nauwkeurig.
• Met automatische testbereikinstelling, automatische golfvormanalyse en weergave van de testafstand.
• Volledig Chinees menu, aanraak- en codeerknop twee bedieningsmodi, eenvoudig, snel en betrouwbaar.
• Met laagspanningspulsmethode, hoogspanningsdoorslagmethode, meervoudige pulsmethode (8 keer) testtechnologie, golfvormweergave is vloeiend en gemakkelijk te lezen.
• Bij gebruik van de meervoudige pulsmethode wordt deze gebruikt met een pulskoppelaar om 8 groepen hoog- en laagspanningsgolfvormvergelijkingen weer te geven, wat handig is voor automatische testafstand, handmatige analyse en afstandsmeting.
• Het instrument heeft krachtige gegevensverwerkingsmogelijkheden, wat handig is voor gebruikers om golfvormbestanden te beheren en te archiveren.
• Het heeft een enorme testgolfvormopslagfunctie: de golfvormen die ter plaatse zijn getest, kunnen gemakkelijk in het instrument worden opgeslagen in de volgorde die is gespecificeerd door de Chinese naamgevingsvoorschriften, zodat ze op elk moment kunnen worden opgeroepen voor observatie en analyse; het kan meer dan 8.000 laagspanningspuls- en hoogspanningsdoorslaggolfvormrecords opslaan, en meer dan 250 meervoudige pulsgolfvormrecords. De golfvormbestanden kunnen met behulp van USB-communicatie in de computersoftware worden geïmporteerd voor beheer en analyse.
• Ultra-hoge helderheid, LED-achtergrondverlichting helderheid tot 280nit, resolutie 1024*600, gemakkelijk te bedienen in direct zonlicht.
• Ingebouwde lithiumbatterij met grote capaciteit, ondersteunt snel opladen en kan worden getest in een omgeving zonder stroomvoorziening.
Technische parameters
| Algemene kenmerken |
| Draagbaar kabelstoringlocatiesysteem |
| Grafische interface |
Grafische interface, intuïtiever en gemakkelijker te bedienen. |
| Operatie |
Draai en klik op een enkele knop (jog dial) op de bedieningseenheid |
| Gegevensbeheer |
Algemene database |
| Gegevenssynchronisatie |
Universele seriële bus |
| Besturingseenheid |
| Weergave |
Industriële TFT-kleurenpaneel met LED-achtergrondverlichting |
| Anti-glare |
hebben |
| Multi-touch |
hebben |
| LCD grootte |
10" |
| Beeldverhouding |
16:9 |
| Resolutie |
1024 x768 Full HD |
| Helderheid |
450 cd/m² |
| Veiligheid |
| Aanpassingsvermogen |
CE-conformiteit; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891) |
| Ontladings- en aardingsapparaten |
72kJ, equivalent aan de energie die is opgeslagen in een 10µF-condensator die is opgeladen tot 120kV DC snelladen: ontladingstijdconstante< 1 seconde |
| Systeemstatus |
Real-time monitoring en indicatie |
| Intrinsiek veilig |
Aarden onmiddellijk bij stroomuitval |
| F-U veiligheidsvergrendeling |
Bewaking van de bedrijfsspanningsaansluiting (hoogspanningscircuit) |
| F-Ohm veiligheidsvergrendeling |
Bewaking van de operationele aardverbinding (hoogspanningscircuit) |
| Veiligheidskenmerken |
Voorpaneel: aan/uit, vergrendelingsknopschakelaar, noodstop, restdrukindicatorlamp, hoogspanningsschakelaar; Besturingseenheid: Knop (jog dial) |
| Veiligheidsvoorzieningen |
Systeemaardingstatusindicator, stroomingangsbeveiliging, hoogspanningsruimtebewaking via deurcontact, extern veiligheidsapparaat |
| Bewaking van de stroomingang |
Overspanningsbeveiliging, onderspanningsbeveiliging, reststroomapparaat (RCD) |
| Bedrading definiëren |
Er is een schakelbord in het systeem |
Systeemfunctie
1. Gebruik DC of hoogspanningspuls om het kabelfoutpunt over te slaan en te ontladen
2. Gebruik het principe van de reflectie van de lopende golf om een grove meting te maken van alle soorten kabels met hoofdisolatiefouten
3. Gebruik de akoestische en magnetische synchronisatiemethode om een nauwkeurige meting te maken van alle soorten kabels met hoofdisolatiefouten
I, Hoogspanningsgolfgenerator
| Uitvoermodus |
DC, Enkel, Cyclus |
| Uitgangsspanning |
0-8kV,0-16kV,0-32kV |
| Ingebouwde condensator |
64uF, 16uF, 4uF |
| Ontladingsenergie |
2048J @ elk spanningsniveau |
| Impactvermogen |
2000VA |
| Impulssnelheid |
Automatische impact gedurende ongeveer6 seconden, handmatige impact voor elke controleperiode |
| Golfspanningsniveauschakelaar |
Handmatig |
| Spanningsaanpassingstype |
Continu |
| Indicatie |
Hoogspanningszijde spanningsmeting, indicatie van uitgangsspanning en stroom in realtime |
| Bedrijfsmodusschakelaar |
Handmatig |
| Koppelaar |
Ingebouwde meervoudige puls-bemonsteringsbox |
| Veilige bescherming |
Met nulstartbeveiligingsfunctie, veilig en betrouwbaar |
| Ontlading |
Uniek hoogspanningsmeetontwerp, in de stoptoestand, het zal automatisch de interne capaciteit van het apparaat ontladen |
| Werkvermogen |
AC 220V±15%,50Hz±2Hz(60Hz) |
| DC-weerstandsspanning testen |
Uitgangsspanning instelbaar en indicatiebereik 0-32kV, uitgangsstroomindicatiebereik 0-20A |
| Brandstroom |
Foutconditionering (branden) met een stroom tot
60 mA @ 32 kV, 120 mA @ 16kV, 240mA@8kV |
| Veiligheid |
Overspanning, Overstroom, Oververhittingsbeveiliging.
Automatische ontlading na gebruik |
| Beschermingsgraad |
Niet lager dan IP54 |
| Afmetingen(mm) |
534L×444B×805H mm |
| Totaal gewicht |
Niet meer dan 130 kg |
| II,TDR-kabelfoutzoekerII, TDR-kabelfoutzoeker |
| Testmethode |
Laagspanningspuls, impulsstroom, impulsspanning, ARC multipls puls |
| Bemonsteringsfrequentie |
1MHz~400MHz |
| Pulsuitgang |
Unipolair |
| Pulsamplitude |
300V |
| Pulsbreedte |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Meetbereik |
≥120km |
| Meetbereik |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Minimale resolutie |
0,07 m |
| Meetfout |
≤±(0,5%×L+1m), L is kabellengte |
| Signaalversterking |
0…100%,instelbaar |
| Voortplantingssnelheid |
10…999,9 m/µs |
| Uitgangsimpedantie |
Automatische match |
| Trigger |
Automatisch continu |
| Resultaatanalyse |
Automatische meetfoutafstand |
| Werkomstandigheden |
temperatuur -25ºC~+65ºC, relatieve vochtigheid 85%, atmosferische druk 750±30mmHg |
| III. Akoestische en magnetische synchrone kabelfoutpinpointer |
| Locatiemodus |
Standaardmodus, verbeterde modus, ruisonderdrukkingsmodus, aangepaste modus (ms, golfvorm) |
| Locatiemethode |
Intelligente tijdsverschilmethode, stapspanningsmethode, elektromagnetische inspectiemethode, akoestische meetmethode |
| Positioneringsnauwkeurigheid |
Vast punt: 0,1 m, Pad: 0,1 m, Stapspanning: 0,1 m |
| Weergave |
TFT ultrahelder 5-inch, 800×480 ware kleur |
| Taal |
Grafische taal is intuïtiever |
| Versterking |
120dB, volledig automatische aanpassing, kan ook handmatig worden aangepast |
| Frequentiebereik |
100~1600Hz |
| Dynamisch bereik |
0~112dB (16 versnellingen) |
| Synchrone trigger |
Akoestische volledig automatische synchrone trigger; magnetisch veld volledig automatische synchrone trigger |
| Detectiebereik |
0,00~99,99 ms, 75 mV~75 V |
| Probe |
Automatische demping, volledig digitale metalen intelligente probe |
| Hoofdtelefoon |
350Ω sterke ruisonderdrukking en anti-interferentietechnologie |
| Werkvermogen |
4*18650 Standaard lithiumbatterij |
| Werktijden |
Meer dan 8 uur |
| Omgevingstemperatuur |
-25~65ºC; Relatieve vochtigheid:≤90% |
| Gewicht |
Host 0,6 kg; Sensor 1,4 kg |
| Waterdichtheid |
IP65 |
V Testkabels
| (Opmerking: Vanwege het bestaan van 35kV hoogspanning, worden speciale hoogspanningskabels gemaakt en moeten tijdens de werking uit de buurt van de site worden gehouden.) |
| Hoogspanningsuitgangskabel |
kern draad 2,5 mm2 rood, bestand tegen spanning 50 kV DC, met afschermlaag, buitendiameter 14 mm, lengtekan worden aangepast aan de eisen van de klant's eisen, inclusief installatie van grote spoel. Standaardlengte van HV-uitgangskabel is 5 m. |
| Aardingskabel |
aarding 3-kolom - hoofdkern 16 mm2 transparante kleur, tak 2,5 mm2, lengtekan worden aangepast aan de eisen van de klant's eisen, inclusief installatie van kleine spoel.Standaardlengte van de aardingskabel is 5 m. |
Pre-locatiemethoden ARC Multishot: De Arc Reflection Method legt een laagspanningsreferentiespoor en een hoogspanningsfoutspoor vast via condensatorontlading door een inductief (spoeltype) filter.
8 vergelijkende metingen per ARM-opname worden weergegeven (Multishot-functie) en de resultaten worden automatisch geëvalueerd. ICE/Surge Pulse: Na foutontsteking via condensatorontlading meet de Impulse Current- of Surge Pulse-methode de stroomcomponent van de lopende golf. Deze techniek is geschikt voor lange kabels en PILC-kabels.
DECAY: Na foutontsteking via HV DC-bron meet de DECAY-methode de spanningscomponent van de lopende golf. Deze techniek is geschikt voor zeer lange kabels, HV-transmissiekabels en fouten met een zeer hoge doorslagspanning.
IFL: Intermitterende foutlocatie; om intermitterende fouten te vinden met tijdelijk veranderende kenmerken zoals ze vaak voorkomen in straatverlichtingssystemen.
