Hooggevoelige kabelmantelfoutzoeker met galvanometer Balansbrug 10 kV-uitgang voor nauwkeurige foutdetectie

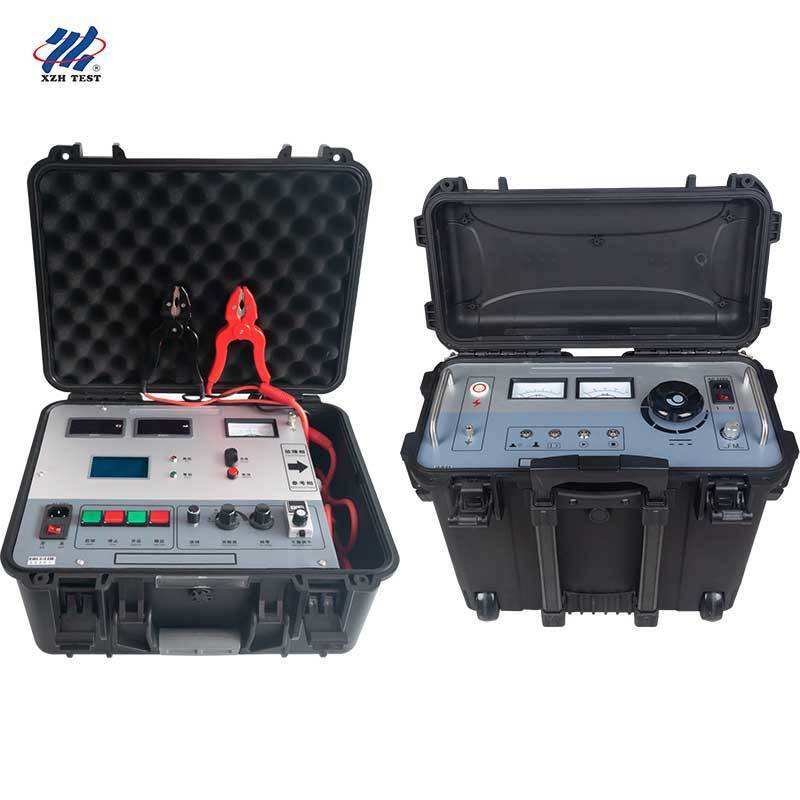

De XHHG521B is een precisie-eenheid voor detectie van kabelmantelfouten op basis van het MURRAY-brugprincipe. Uitgerust met een versterker met hoge gevoeligheid en een galvanometerbalansindicatiesysteem, levert het uitzonderlijke nauwkeurigheid voor het lokaliseren van hoogohmige doorslagpunten in stroomkabels.

Belangrijkste kenmerken zijn een nullastspanning van 5000V met een kortsluitstroomcapaciteit van 100mA, een speciale dubbelkernige hoogspanningsrubberkabel met vier-terminale weerstandsmeting om leidfouten te elimineren, en een geïntegreerd 12806 display met automatische berekening van de kabellengte. De galvanometerbalansmethode elimineert volledig blinde zones, waardoor het ideaal is voor korte kabels en fouten nabij kabeluiteinden.

De XHHD523L is een professionele hoogspanningsuitvoereenheid ontworpen voor snelle en nauwkeurige lokalisatie van kabelmantelfouten. Met een instelbare blokgolfuitgang van 0~10kV en een uitgangsstroom tot 200mA bij een capaciteit van 2kVA, voldoet deze volledig aan de GB50150-2006 normen voor het testen van de buitenmantel van kabels.

Het beschikt over een breed frequentieaanpassingsbereik van 0,2 Hz tot 5 Hz, schakelen met één knop tussen pinpointing en withstand voltage testmodi, en nulbeveiliging voor veilige werking. De gevoeligheid van de ontvanger is volledig instelbaar om de signaaldetectie te optimaliseren onder wisselende veldomstandigheden en kabelbegravingsdieptes.
