35kV en lager Draagbaar Kabel Foutlocatiesysteem voor Stroomkabels met Hoofdisolatie Fouten

Name: 35kV en lager Draagbaar Kabel Foutlocatiesysteem voor Stroomkabels met Hoofdisolatie Fouten
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB+XHDD503E
Price: 15500 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH TEST
Certificering:	CE ISO
Modelnummer:	XHHV535-4TSB+XHDD503E

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH TEST

Certificering:

CE ISO

Modelnummer:

XHHV535-4TSB+XHDD503E

Productnaam:

Plaats van de kabelfout ingesteld

Impulsvoltage:

0-35kv

Hoogdrukpartijdruk:

2.5

Ontlaadkracht:

2048 J

Impactkracht:

2000W

Stroom:

Elektronisch

Markeren:

High Light

Markeren:

35kV draagbare kabelfoutzoeker

isolatiefoutdetector voor stroomkabels

Draagbaar systeem voor het opsporen van storingen in kabels

Trading Information

Min. bestelaantal:

1set

Prijs:

Onderhandelbaar

Verpakking Details:

Houten verpakkingen

Levertijd:

5-8 werkdagen

Betalingscondities:

T/T

Levering vermogen:

2000 Group/jaar

Productomschrijving

Productoverzicht

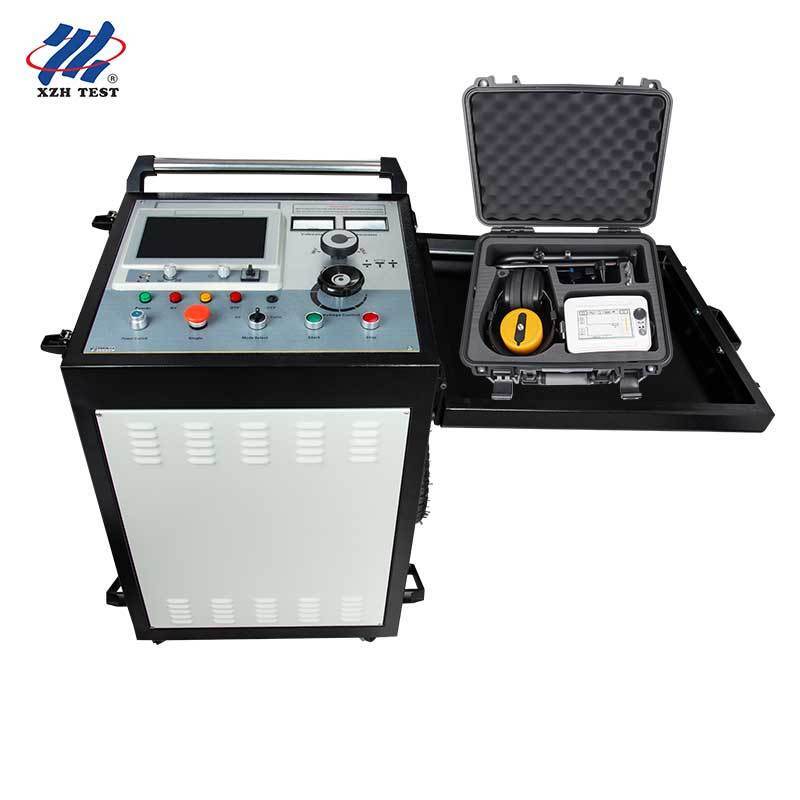

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVHet systeem combineert een 400 MHz TDR-kabelfout-pre-locator met een geavanceerde akoestisch-magnetische synchronisatie pinpointer en een 2048J hoogspanningspulsgenerator in een gecoördineerd veldplatform.voor onderhoudswerkers van nutsbedrijven, elektrotechnische aannemers en industriële serviceteams,het omvat de volledige werkstroom voor het opsporen van storingen van isolatietests en pre-locatie tot nauwkeurige identificatie tot verificatie na reparatie levering 0een pre-locatie-resolutie van 0,07 m en een eindpuntsnauwkeurigheid van ≤0,1 m over kabellengtes van 120 km en verder.

Systeemconfiguratie

Productnaam	Model	Qty	Belangrijkste bekwaamheid
Vooraflocator voor kabelfouten	XHHV535-4TSB Ingebouwd	1	400 MHz TDR + touchscreen controller, bereik ≥ 120 km, ingebouwde 10,4 Ah Li-ion batterij
Hoogspanningspulsgenerator	XHHV535-4TSB	1	0°32 kV 3-versnellingsbak, 2048 J spanningsspanning, automatische/handmatige spanning, ≤ 120 kg
Cable Fault Pinpointer	XHDD503E	1	Acoustisch-magnetische synchronisatie, nauwkeurigheid ≤0,1 m, 16-niveaugewinning, IP-categorie

Systemcomponenten

1XHHV535-4TSB

Geïntegreerde TDR-controller & 2048J Surge Energy Source

De kernbesturingseenheid bevat een 400 MHz TDR-kabelfoutvoorlocator met een ingebouwde 3-versnellings hoogspanningspulsgenerator in een enkel draagbaar pakket.De pre-locator beschikt over een touch-screen interfaceEen ingebouwde 10,4 Ah lithiumbatterij voor 5 uur veldoperatie.Een onafhankelijk geïsoleerd voedingssysteem voorkomt storingen tijdens impulsafscheidingDe geïntegreerde HV-pulsgenerator levert 0 ̊2048 J over drie schakelbare spanningsniveaus (8 kV / 16 kV / 32 kV) met automatische 4 seconden overspanningscyclus en handmatige overschrijving.van de soort gebruikt voor de vervaardiging van motorvoertuigen, kortsluiting, open circuit, lekken met hoge weerstand en flashoverfouten bij alle kabeltypen tot 35 kV.

Frequentie van de bemonstering:1 MHz 400 MHz
Bereik:≥ 120 km (10 selecteerbare afstanden)
Minimale resolutie:0.07 m.Blinde zone:≤ 10 m
Overspanning:0·8 kV / 0·16 kV / 0·32 kV (3 versnellingen)
Ontladingsenergie:2048 J.Overspanningsvermogen2 KVA
Batterij:10.4 Ah Li-ion, ~ 2 uur laden, 5 uur draaitijd
Gewicht:≤ 120 kg.Temperatuur:-20°C 50°C

2. XHDD503E Cable Fault Pinpointer

Acoustisch-magnetische synchronisatie ¥ ≤0,1 m Precisie

Als de HV-pulsgenerator impuls impulsen toepast, produceert het foutpunt trillingsgolven.geluidsgolvenDe speciale sonde vangt deze signalen op.en de gastheer-eenheid verwerkt en weergeeft het akoestisch-magnetische tijdsverschil op intelligente wijze in realtimeMet vier selecteerbare filtermodus (all-pass, low-pass, high-pass, band-pass) en 16-niveaus output gain (0 ‰ 112 dB), past het zich aan diverse veldomgevingen aan.De gebruiker identificeert de exacte foutlocatie.1 m recht boven de kabel via duidelijke visuele en geluidsbegeleiding.

Positioneel nauwkeurig:≤ 0,1 m.Stapspanning:≤ 0,5 m.Pad:≤ 0,5 m
Filtermodus:All-pass (100~1600 Hz), Low-pass (100~300 Hz), High-pass (160~1600 Hz), Band-pass (200~600 Hz)
Outputwinst:Zestien niveaus.Impedantie:350 Ω
Kanalen aanpassen:8 niveaus elk voor geluid, magnetische en spanning
Batterij:4×18650 lithium, > 8 uur standby
Afmetingen:428L × 350W × 230H mm.Gewicht:7 kg
Temperatuur:-25°C ∙ +65°C.Vochtigheid:≤ 90%

Volledige systeemspecificaties

Parameter	Specificatie
Systeemmodel	XHHV535-4TSB + XHDD503E
TDR-monsternamingsfrequentie	1 MHz 400 MHz
Pre-locatiebereik	≥ 120 km
Resolutie voorafgaand aan vestiging	00,07 m (blinde zone ≤ 10 m)
Meetfout	≤ ± 0,5% × L+1 m)
Preciesheid bepalen	≤ 0,1 m
Overspanning	0·8 kV / 0·16 kV / 0·32 kV (3 versnellingen)
Ontladingsenergie	2,048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
Doelkabelspanning	Kabels van 35 kV of minder
Merken	XZH-test
Oorsprong	China
Certificering	CE, ISO

Volledige werkstroom voor het opsporen van storingen

Kabelisolatieproef en foutkenmerkenVerricht een eerste meting van de isolatieweerstand om de aanwezigheid van de fout te bevestigen en het type fout te karakteriseren low-resistance, high-resistance, short-circuit, open-circuit of flashover.
Voorlopige locatie van de storing (XHHV535-4TSB TDR)Sluit de geïntegreerde TDR-pre-locator aan en selecteer de optimale testmethode op basis van de foutkenmerken.Automatische golfvormopsporing identificeert de foutsafstand binnen enkele seconden over het bereik van ≥ 120 km.
Overspanningsimpulsgeneratie (XHHV535-4TSB HV-eenheid)Bij het geselecteerde spanningsniveau worden periodieke hoogspanningsoverspanningen toegepast om bij het foutpunt een flashoverontlading te veroorzaken.De automatische 4-seconden cyclus zorgt voor een consistente geluids- en elektromagnetische signaalopwekking voor de pinpointer.
Route traceren en markerenHet spoor van de kabels op het grondoppervlak volgen met behulp van elektromagnetische signaaldetectie en de route markeren om de identificatiefase te begeleiden.
Precieze aanwijzing (XHDD503E)Loop de gemarkeerde kabelroute met de akoestisch-magnetische pinpointer.Monitor 4 gelijktijdig tijdsverschil weergeeft het punt waar de akoestisch-magnetische tijdsvertraging nul nadert, direct boven de fout, binnen ≤ 0,1 m.
Kabelreparatie en -verificatieOp het gemarkeerde punt precies graven, de kabel repareren en het herstel van de service verifiëren met een laatste isolatietest om de operationele integriteit te bevestigen.

Vaak gestelde vragen

V1: Welke kabeltypen en spanningsniveaus kan dit systeem testen?

Het XHHV535-4TSB-systeem is ontworpen voor stroomkabels met een nominale spanning van 35 kV en lager.De 3-versnellingsspanning (8/16/32 kV) stelt de operator in staat om de impulsenergie te matchen aan de spanningsklasse van de kabel, maximaal vermogen voor 35 kV transmissievoeders

V2: Hoe bereikt de XHDD503E een precisie van ≤0,1 m?

De XHDD503E maakt gebruik van akoestisch-magnetische synchronisatie wanneer de HV-overspanningsgenerator flashover veroorzaakt op het foutpunt.akoestische (trillingen/geluid) en elektromagnetische golven verspreiden zich naar buiten met verschillende snelheden. De aardsensor van de pinpointer vangt beide signalen tegelijkertijd op. De host verwerkt de tijdsverschilgegevens en toont 4 realtime metingen.Wanneer de bediener zich recht boven de fout nadertIn combinatie met een 16-niveaugewinningsgraad (0-112 dB) en 4 selecteerbare filtermodi bereikt deze methode een nauwkeurigheid van ≤0,1 m, zelfs in luidruchtige omgevingen.

V3: Is dit systeem echt draagbaar voor veldgebruik?

De XHHV535-4TSB-geïntegreerde eenheid weegt ≤ 120 kg met een compacte vormfactor, waardoor deze via lichte vrachtwagen of bestelwagen kan worden vervoerd voor mobiele veldpersoneel.4 Ah lithiumbatterij (5 uur)De XHDD503E-pointer weegt slechts 7 kg met 4×18650-lithiumbatterijen (>8 uur standby),het mogelijk maken van uitgebreide grondonderzoekswerkzaamhedenHet volledige systeem kan binnen enkele minuten door een kleine bemanning worden ingesteld en in gebruik genomen.

V4: Welke opleidingen en naverkoopsteun worden aangeboden?

XZH TEST biedt uitgebreide Engelstalige gebruikershandleidingen met elk systeem. Inbedrijfstelling op locatie en operatortraining kunnen op verzoek worden geregeld.video-oproepOns engineeringteam is beschikbaar om u te helpen met toepassingsspecifieke begeleiding, golfvorm interpretatie en probleemoplossing om uw rendement op uw investering te maximaliseren.

V5: Wat zijn de leverings-, verpakkings- en aankoopvoorwaarden?

De standaardlevertijd is 5 8 werkdagen na de orderbevestiging.Elk systeemcomponent is verpakt in versterkte houten dozen van exportkwaliteit met een interne schuimpolstering voor veilige internationale verzending.De minimale bestelhoeveelheid is 1 set, met T/T-betalingsvoorwaarden. De jaarlijkse levercapaciteit is 2000 sets, waardoor beschikbaarheid wordt gewaarborgd voor zowel individuele aankopen als grootschalige inkoopprogramma's.

Verpakking en levering

Artikel 1	Detail
Verpakking	Houten behuizingen met een binnenkant van schuim
Leveringstermijn	5 8 werkdagen
Toeleveringskapaciteit	2, 000 stuks per jaar
Minimale bestelhoeveelheid	1 set
Betalingsvoorwaarden	T/T
