Productomschrijving

Productoverzicht

Het XZH TEST Portable Arc-Reflection Cable Fault Detection System is een volledig geïntegreerd diagnostisch platform voor ondergrondse netwerken van stroomkabels.Combinatie van een 400 MHz TDR-pre-locator met gepatenteerde multi-impuls ARC-reflectie technologie, een digitale akoestisch-magnetische pinpointer, een meerfrequente kabelbuislocatie en een 2048J trolley-type hoogspanningsoverspanningsgenerator,Dit systeem levert een professionele foutdetectie vanaf de eerste pre-locatie door middel van centimeter nauwkeurige identificatieHet systeem is ontworpen voor bedrijfspersoneel, elektrotechnische aannemers en industriële onderhoudsteams en ondersteunt kabels tot 120 km lang met een resolutie van 0,07 m en een resolutie van < 0,05 m.2 m definitieve precisie van het punt, een betrouwbare foutoplossing met minimale graafwerkzaamheden.

Systeemconfiguratie

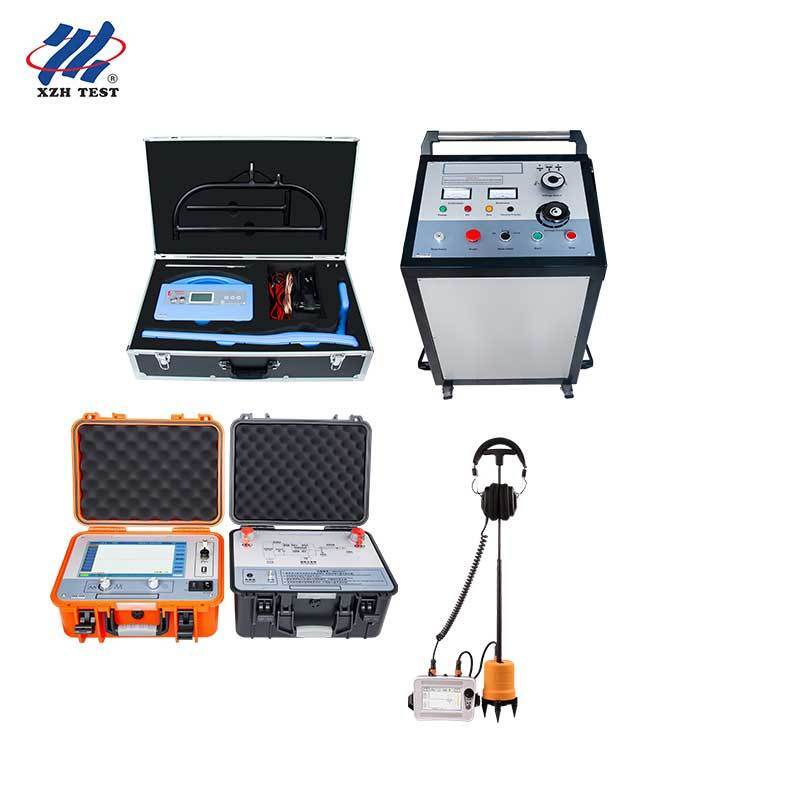

Productnaam	Model	Qty	Belangrijkste bekwaamheid
Vooraflocator voor kabelfouten	XHGG502A	1	TDR, ICE, ARM (meerdere pulsen) ¢ 400 MHz, bereik ≥ 120 km, touchscreen van 10,1"
Cable Fault Pinpointer	XHDD503C	1	Digitale akoestisch-magnetische synchronisatie, nauwkeurigheid < 0,2 m, IP65
Locator van kabelbuizen	XHGX507	1	Traceerpad, diepte-/stroommeting, kabel-ID, stapspanning (A-frame)
HV-overspanningsgenerator (trolley)	XHHV535-4TSC	1	0 ̊32 kV, 2048 J, 3-versnellingscapacitorbank, design van trolleycart

Systemcomponenten

1. XHGG502A ¢ Kabelfoutpre-locator (TDR + ARC-reflectie)

400 MHz Multi-Pulse High-Resolution Fault Range

geavanceerde industriële pre-locator met een 10,1 inch full-color TFT touch display (1024×600, 280-nit LED-achtergrondverlichting voor leesbaarheid door direct zonlicht) en ingebouwd systeem voor veilig,stabiele werkingOndersteunt drie testmodi: TDR (low-voltage pulse), ICE (impulsstroom) en gepatenteerde ARM (Arc Reflection Method with 8-pulse multi-shot).De meervoudige pulsmethode verkrijgt 8 golfvorm sets per enkele HV impuls, waardoor de interferentie van de cosinus-oscillatie effectief wordt geëlimineerd en de foutanalyse met hoge weerstand drastisch wordt vereenvoudigd.000 LV/HV-golfvormrecords en > 250 multi-impulsrecords met USB-uitvoer naar pcVolledig automatische continue bemonstering met automatische reeksinstelling en golfvorm analyse.

Frequentie van de bemonstering:1 MHz 400 MHz
Testmodus:TDR, ICE (impulsstroom), ARM (8-impulsboogreflectie)
Bereik:≥ 120 km (10 selecteerbare afstanden)
Minimale resolutie:0.07 m.Testblinde zone:≤ 10 m
Meetfout:≤ ± 0,5% × L+1 m)
Impulseamplitude:300 V ± 15%
Afbeelding:10.1-inch TFT touch, 1024×600, 280-nit zonlicht zichtbaar
Gewicht:4.7 kg (L358 × W284 × H168 mm)

2. XHDD503C Cable Fault Pinpointer

Acoustiek-magnetische synchronisatie < 0,2 m Precisie

Een professionele digitale pinpointer met akoestisch-magnetische synchronisatie voor nauwkeurige foutlocalisatie.de akoestische en elektromagnetische signalen verspreiden zich vanaf het foutpunt met verschillende snelhedenDe pinpointer vangt beide op via zijn IP65-rated meerlaagse geïsoleerde grondsensor, berekent het tijdsverschil in realtime,en toont gesynchroniseerde dubbelkanaal golfvormen op zijn 5-inch zonlicht zichtbare touch LCD. Bevat BNR-achtergrondgeluidsreductie, geluidsdempende geluidsreductie, vier selecteerbare filtermodus (all-pass/low-pass/high-pass/band-pass) en indicatie van padafwijking.16-niveaus uitgangsverbetering (0 ∼ 112 dB) met 8-niveaus kanaal- en magnetische verbeteringsregeling.

Acoustisch-magnetische nauwkeurigheid:<0,2 m.Pad-ID-nauwkeurigheid:< 0,5 m
Filtering:All-pass (100~1600 Hz), Low-pass (100~300 Hz), High-pass (160~1600 Hz), Band-pass (200~600 Hz)
Outputwinst:Zestien niveaus.Uitgangsimpedantie:350 Ω
Afbeelding:5-inch touch LCD, zichtbaar in zonlicht
Batterij:4×18650 lithium, > 8 uur standby
Bescherming:IP65 waterdichte, meerlagige fysieke isolatiesensor
Gewicht:6.5 kg (428L×350W×230H mm)

3. XHGX507 Cable Pipe Locator (route tracer)

Padtracering, diepte- en stroommeting, kabelidentificatie

Multifrequente elektromagnetische zender-ontvanger voor het traceren van ondergrondse kabelroutes, diepte- en stroommeting en kabelidentificatie.De zender injecteert via een directe verbinding stabiele sinusvormige signalen in de te testen kabelDe ontvanger biedt een streepgrafiek, pijlgids en spraakoproepen voor intuïtieve bediening door één persoon.Ondersteunt vier actieve frequenties plus passieve 50 Hz detectie, vier antennemodi (vallei/krans/stapspanning/klemstroom) en ingebouwde ohmmeter voor de loopweerstandsmeting.

Actieve frequenties:815 Hz, 8 kHz, 33 kHz, 83 kHz + Passief 50 Hz
Detectie diepte:Tot 10 meter.Maximale afstand:15 km (directe verbinding)
Antennenmodus:Vallei (nul), berg (piek), stapspanning, klemstroom (A-frame)
Gain Control:Handmatig, 100 dB dynamisch bereik.Afbeelding:0 ¢ 999 digitaal + bargrafiek
Batterijduur:Continu > 8 uur, intermitterend > 16 uur
Gelijke belasting:5 Ω ‰ 3000 Ω.Genauigheid:LF ± ((1 ¢5) %, RF ± ((5 ¢12) %

4. XHHV535-4TS Trolley-type hoogspanningsoverspanningsgenerator

2048J Impulsenergiebron met drieversnellingscapacitor

Professionele trolley-type HV-overspanningsgenerator met gelijkstroom hoogspanningsbron, drieversnellingscapacitorbank voor energieopslag (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), ontladingsbalk,automatische ontlading, en schakelen op spanningsniveau in een eenwielkarretje. Levert 02048 J op elk spanningsniveau met brandstroom tot 240 mA voor foutconditionering. Ondersteunt single trigger, cyclus,en gelijkstroomoperatiemodi met automatische 6 ∼7 seconden inslagtijdHet heeft een nul-start veiligheidsvergrendeling, overspanning/overstroom/oververhitting bescherming, automatische ontlading na werking en IP54 behuizing.Functies als zowel een overspanningsgenerator voor het opsporen van storingen als een DC-standspanningsmeter (0 ∼32 kV), 0 ¢ 20 A).

Impulspanning:0 ′8 kV / 0 ′16 kV / 0 ′32 kV (3 versnellingen verstelbaar)
Capacitorbank:64 μF/8 kV 16 μF/16 kV 4 μF/32 kV
Ontladingsenergie:0·2048 J bij elk spanningsniveau
Brandstroom:240 mA @ 8 kV 120 mA @ 16 kV 60 mA @ 32 kV
Veiligheid:0-start vergrendeling, automatische ontlading, 85°C overtemperatuur, IP54
Afmetingen:550L × 500W × 1000H mm.Gewicht:≤ 130 kg
Stroomvoorziening:AC 220 V ±10%, 50 Hz ±2 Hz

Volledige systeemspecificaties

Parameter	Specificatie
Systeemmodel	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
TDR-monsternamingsfrequentie	1 MHz 400 MHz
Pre-locatiebereik	≥ 120 km
Resolutie voorafgaand aan vestiging	00,07 m (blinde zone ≤ 10 m)
Preciesheid bepalen	< 0,2 m (akoestisch-magnetisch)
Diepte van paddetectie	Maximaal 10 m (maximaal 15 km afstand)
Overspanning	0·32 kV (3 versnellingen: 8/16/32 kV)
Ontladingsenergie	0·2048 J (per spanningsniveau)
Type spanningsgenerator	Trolley-wagen gemonteerd, 3-versnellingscapacitorbank
Merken	XZH-test
Oorsprong	China
Certificering	CE, ISO
Garantie	12 maanden

Volledige werkstroom voor het opsporen van storingen

Kabelisolatieproef en foutkenmerkenVoer een eerste meting van de isolatieweerstand uit om de aanwezigheid van de storing te bevestigen en het type te karakteriseren (hoge/lage weerstand, open/kortsluiting, flashover).
Voorplaatsing van de storing (XHGG502A)Verbind de TDR-pre-locator. Gebruik LV-impuls voor lage weerstand/open fouten, of ARM-multi-impuls ARC-reflectie voor hoge weerstand/flashover fouten.Het instrument vangt automatisch 8 golfvorm sets per enkele HV impuls voor betrouwbare afstand interpretatie.
Route tracing & kabelidentificatie (XHGX507)Gebruik de kabelleidingslocator om het exacte pad van de kabel te traceren, de diepte te meten en de doelkabel positief te identificeren uit een bundel.
De in punt 5.4.1 van deze bijlage vermelde parameters zijn van toepassing op:Bij het geselecteerde spanningsniveau worden periodieke hoogspanningsspanningen toegepast om op het foutpunt detecteerbare akoestische en elektromagnetische transiënte signalen te creëren.
Precieze aanwijzing (XHDD503C)Loop de gemarkeerde kabelroute met de akoestisch-magnetische pinpointer.Monitor 4 gelijktijdig tijdsverschil weergeeft het punt waar de akoestisch-magnetische tijdsvertraging nul nadert, direct boven de fout, binnen < 0,2 m.
Kabelherstel en hertestingOp het gemarkeerde punt precies graven, de kabel repareren en het herstel van de service verifiëren met een laatste isolatietest om de operationele integriteit te bevestigen.

Vaak gestelde vragen

V1: Met welke storingsvormen kan de multi-pulse ARC-reflectiemethode omgaan die met de conventionele TDR niet kan?

De 8-puls ARC Reflection Method (ARM) op de XHGG502A is speciaal ontworpen voor hoog weerstand en flashover fouten die zwakke of dubbelzinnige reflecties onder standaard TDR produceren.In tegenstelling tot secundaire pulsmethoden die worstelen met cosinus-oscillatie-interferentie, ARM vangt 8 golfvorm sets per enkele HV impuls, waardoor meerdere schone, interpreteerbare fout echo's ongeacht de kabel lengte, fout afstand, of oscillatie periode.Dit is met name effectief voor water-invoer fouten in papier geïsoleerde kabels en high-impedance omhulsel fouten.

V2: Wat is het voordeel van de trolley-type HV-overspanningsgenerator ten opzichte van draagbare eenheden?

Het XHHV535-4TSC trolley-ontwerp combineert de hoge energieafvoer van een laboratorium-spanningsgenerator (2048 J bij 32 kV) met mobiliteit op het veld.≤130 kg) maakt het transport door de werkplaatsen voor één gebruiker mogelijk, terwijl er een 3-versnellings-overschakelbare condensatorbank (4/16/64 μF) is en drie werkwijzen (een enkele trekker) zijn voorzien.De geïntegreerde automatische ontlading, nulstart vergrendeling en IP54 behuizing overtreffen de veiligheid en capaciteit van de draagbare unit.

V3: Kan dit systeem door één enkele technicus in het veld worden bediend?

Ja, elk onderdeel is ontworpen voor gebruik door één gebruiker met intuïtieve touchscreen-interfaces (10,1 inch op de pre-locator, 5 inch op de pinpointer) en grafische begeleiding.De XHGX507 kabelleiding locator biedt bar-grafiekDe XHHV535-4TSC-spanningsgenerator is op wielen geplaatst voor eenvoudige positionering door één persoon.Een bemanning van twee personen wordt aanbevolen voor de veiligheid tijdens hoogspanningsoperaties volgens de standaardveiligheidsprotocollen van nutsbedrijven..

V4: Welke opleiding, documentatie en ondersteuning na verkoop worden verstrekt?

XZH TEST biedt uitgebreide gebruikershandleidingen in het Engels, ingebruikname ter plaatse en training van de gebruiker op aanvraag met elk systeem.,We leveren alle benodigde accessoires: hoogspanningskabel (5 m),beschermende aardingskabel (5 m), koppelclampen (Φ150 mm), A-frame voor stapspanningsdetectie, opladers en verbindingsleidingen.

V5: Wat is de levertijd, verpakking en levercapaciteit?

De standaardlevering duurt 5-8 werkdagen na de orderbevestiging.Elk systeemcomponent is individueel verpakt in versterkte houten kastjes van exportkwaliteit met een interne schuimpulp om veilig internationaal doorvoer te garanderen.. Minimale bestelhoeveelheid is 1 eenheid, met T/T betalingsvoorwaarden. Jaarlijkse levercapaciteit is 2000 stuks, waardoor beschikbaarheid wordt gewaarborgd voor zowel individuele aankopen als grootschalige inkoopprogramma's.

Verpakking en levering

Artikel 1	Detail
Verpakking	Versterkte houten behuizingen van uitvoerkwaliteit met binnenste schuimpolstering
Leveringstermijn	5 8 werkdagen
Toeleveringskapaciteit	2, 000 stuks per jaar
Minimale bestelhoeveelheid	1 eenheid
Betalingsvoorwaarden	T/T
Garantie	12 maanden
