Draagbare kabelfoutlocatiesysteem voor 35kV-stroomkabels

Name: Draagbare kabelfoutlocatiesysteem voor 35kV-stroomkabels
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TS+XHDD503E
Price: 15500 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH TEST
Certificering:	CE ISO
Modelnummer:	XHHV535-2TS+XHDD503E

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH TEST

Certificering:

CE ISO

Modelnummer:

XHHV535-2TS+XHDD503E

Markeren:

High Light

Markeren:

35kV draagbare kabelfoutzoeker

systeem voor het detecteren van storingen in de stroomkabel

draagbare kabelfoutlocator met garantie

Trading Information

Min. bestelaantal:

1 set

Verpakking Details:

Houten verpakkingen

Levertijd:

5-8 werkdagen

Betalingscondities:

T/T

Levering vermogen:

2000set/year

Productomschrijving

Moeten-hebben draagbaar kabelfoutlocatie systeem voor isolatie detectie van stroomkabel

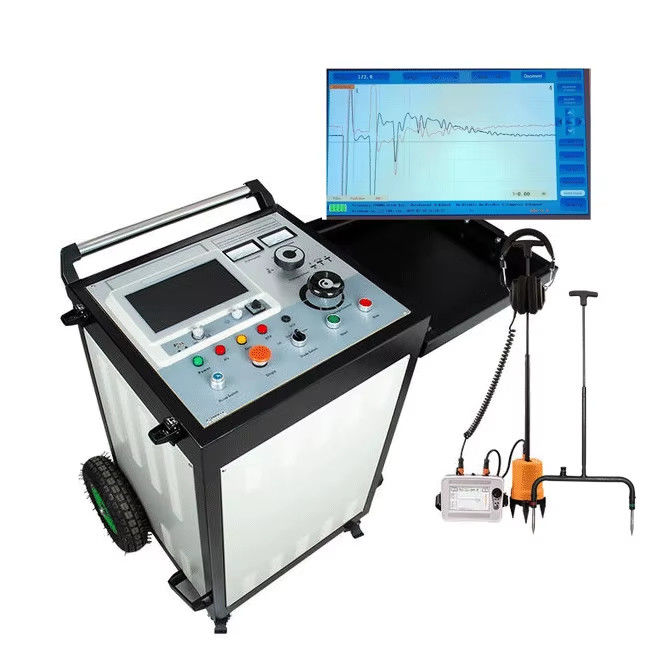

XHHV535-2TS kabelfoutlocatiesysteem

DeXHHV535-2TSHet kabelfoutlocatiesysteem is ontworpen voor het opsporen van de belangrijkste isolatiefouten in elektriciteitskabels met spanningsniveaus tot 35 kV en voor de kalibratie van de kabellengte.Dit uitgebreide systeem omvat twee hoofdonderdelen:- een kabelfoutmeter en een hoogspanningspulsgenerator.

Belangrijkste kenmerken

Eenvoudige bedieningssoftware-interface met aanraakoperatie
Centrale besturing door een microcomputer met één chip
Ingebouwde lithium-ionbatterij met een grote capaciteit voor een stabiele en betrouwbare werking
Een onafhankelijk stroomvoorzieningssysteem voorkomt storingen tijdens de slagontlading
Geschikt voor verschillende kabelfouten, waaronder fouten met lage weerstand, kortsluiting, open circuit en gebroken draad
Effectief voor lekken met hoge weerstand en flitsen met hoge weerstand bij storingen
Compatibel met elektriciteitskabels, hoge-frequentie coaxial kabels, straatverlichting kabels en ondergrondse draden

Technische parameters

Overspanning HV	0-8kV/16kV/32kV
Hoge spanning zijstroom	0-60mA
Inwendige condensator	2μF/32kV, 8μF/16kV, 32μF/8kV
Tegenstroomtijd	Automatische spanning ongeveer 7s, handmatige besturing beschikbaar
Stroomenergie	1024J
Overspanningskracht	2 kVA
Gewicht	≤ 120 kg
Stroomvoorziening	AC220V±15%, 50Hz±2Hz

Parameters voor de pre-locatie van kabelfouten

Frequentie van de bemonstering: 1MHz~400MHz
Omschakeling van de spanning van het voertuig
Afstandsmetingsbereik: ≥ 120 km
Testbereik: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Impulssbreedte: 0,15 μS tot 10 μS
Minimale resolutie: 0,07m
Testblinde oppervlakte: ≤ 10 m
Meetfout: ≤±(0,5% × L+1m), waarbij L de kabellengte is
Werkvermogen: ingebouwde 10,4AH-lithiumbatterie (5 uur werken, 2 uur opladen)

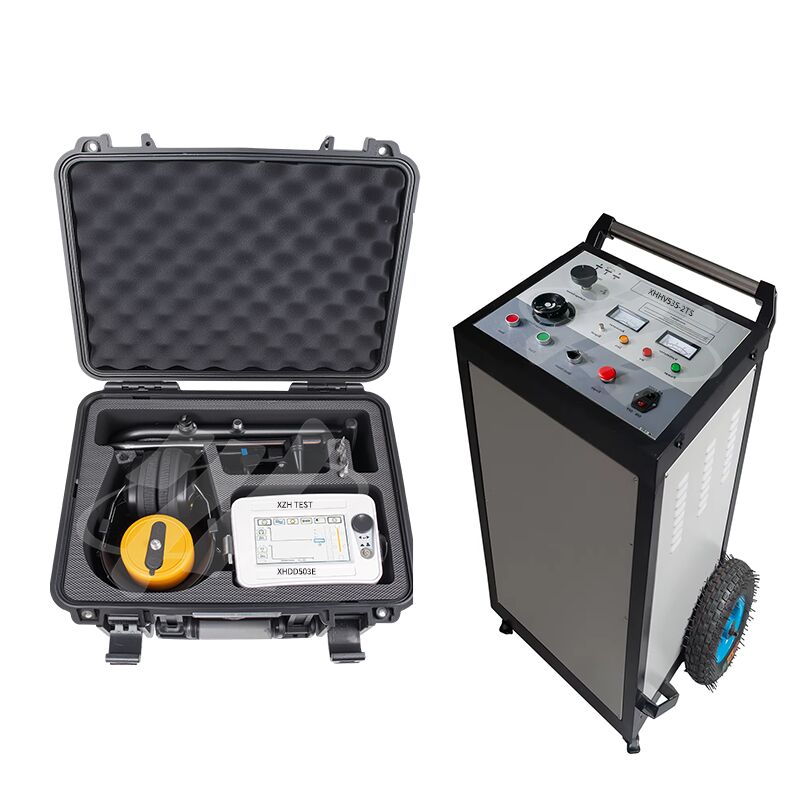

XHDD503E kabelfout pinpointer

DeXHDD503EDe kabelfoutpointer maakt gebruik van akoestisch-magnetische synchronisatietechnologie om fouten in kabels precies te lokaliseren.Het detecteert flitsontladingsverschijnselen via trillingsgolven., geluidsgolven en elektromagnetische golven, waardoor nauwkeurige foutpunten kunnen worden vastgesteld.

Toepassingen

geschikt voor verschillende kabelfouten, waaronder fouten van lage weerstand, kortsluiting, open circuit en gebroken draden in stroomkabels, coaxiale kabels en laagspanningskabels met verschillende spanningsniveaus,dwarsdoorsneden, en media, evenals lekken en flitsen over hoge weerstandsfouten.

Hoofdparameters

Sound channel bandbreedte opties: All-pass, Low pass, High pass, Band pass
Kanalenregeling: 8 geluids-, magnetische en spanningsniveaus
Geluidsuitgang: 16-niveaugewinningen (0-112 dB), 350Ω-impedantie
Detectiebereik: 0,00-99,99 ms, 75mV-75V
Gelijktijdige opsporingsnauwkeurigheid: Positionering ≤ 0,1 m; Stapspanning ≤ 0,5 m; Pad ≤ 0,5 m
Stroomvoorziening: 4×18650 standaard lithiumbatterijen
Stand-bytijd: > 8 uur
Werkomstandigheden: -25°C tot 65°C, luchtvochtigheid ≤ 90%
Afmetingen: 428L×350W×230H mm
Gewicht: 7 kg
