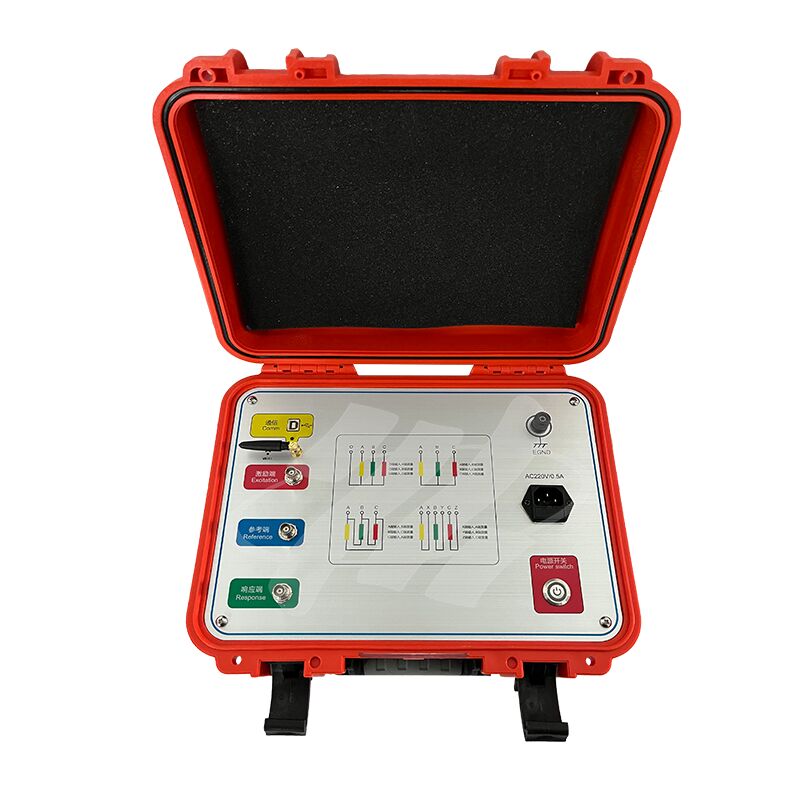

Xzh Test Frequency Response Analysis Method voor transformator winding deformatie tester
Transformator winding deformatie tester gebaseerd kan nauwkeurige diagnose van de transformator interne fout op basis van de meting van de kenmerkende parameters van transformator winding binnen,met behulp van de door de ontwikkelde landen ontwikkelde en verbeterde frequentie-responsanalyse (FRA) methode
Productparameters
| Amplitude meetbereik |
(-120 dB) tot (+20 dB) |
| Amplitude-metingsnauwkeurigheid |
0.1 dB |
| Signalinputimpedantie: |
1MΩ |
| Impedantie van signaaluitgang |
50Ω |
| Signaluitgangsamplitude |
± 20V |
| Procent van herhaling van de test |
990,9% |
| Afmetingen van meetinstrumenten |
(LxWxH) 300X340X120 (mm) |
| Aluminiumdoos van het instrument |
(LxWxH) 310X400X330 (mm) |
| Totaal gewicht |
13 kg |
| Werktemperatuur |
-10°C tot +40°C |
| Bergingstemperatuur |
-20 °C tot +70 °C |
| Relatieve luchtvochtigheid |
< 90%, niet-condenserend |
Belangrijkste prestatiekenmerken
Verwerving en besturing met behulp van hoge snelheid, zeer geïntegreerde microprocessor.
Communicatie USB-interface gebruikt tussen een laptop en instrument.
De communicatie tussen de laptop en het instrument kan draadloze Bluetooth-interface of draadloze WIFI-interface gebruiken (optioneel)
De draadloze WIFI-interface kan gemakkelijk worden gebruikt op tabletcomputers en smartphones.
De hardware gebruikt een speciale digitale high-speed scanning-technologie (VS), die de fouten zoals vervorming, uitstotingen, verschuivingen, kantelingen,deformatie van een kortsluiting tussen bewegingen en een kortsluiting tussen fasen.
High-speed dual-channel 16-bit A/D-sampling (bij veldtest, verplaats tap changer, en de golfcurve toont duidelijke verandering).
De amplitude van het signaaluitgangssignaal wordt door middel van software ingesteld, de maximale piekwaarde van de amplitude is ±10V.
De De computer analyseert automatisch de testresultaten en genereert elektronische documenten (Word).
Het instrument heeft twee meetfuncties: lineaire frequentie-scanmeting en segmentfrequentie-scanmeting, compatibel met de meetmodus van twee technische groepen in China.
De amplitude-frequentie-kenmerken zijn in overeenstemming met de nationale technische specificaties voor de amplitude-frequentie-kenmerkenmeter.X-coördinaten (frequentie) hebben lineaire indexering en logaritmische indexering, zodat u de curve kunt afdrukken met lineaire indexering en logaritmische indexering.
Automatisch testgegevensanalyse systeem,
