Precieze diagnose van transformator interne fouten Winding vervorming Tester

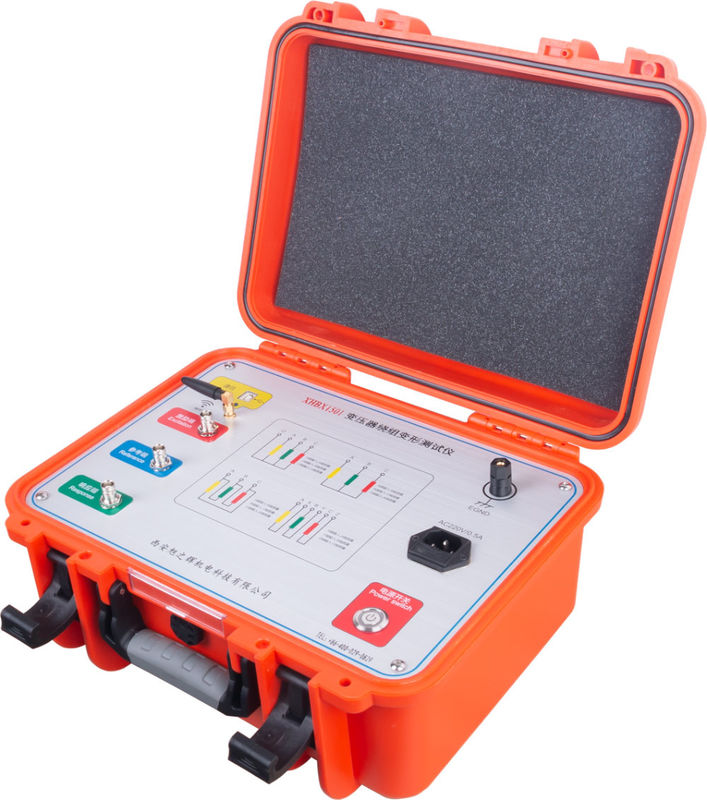

De XHBX1501 transformatorwikkelingsvervormingstester (frequentieresponsmethode) wordt gebruikt om vermogenstransformatoren van 6KV en hoger en andere speciale transformatoren te testen.

De XHBX1501 transformatorwikkelingsvervormingstester gebruikt de frequentieresponsanalyse-methode om de wikkelingsvervorming van de transformator te meten volgens de nationale norm DL/T911-2004. Het is bedoeld om de amplitude-frequentieresponskenmerken van elke wikkeling van de transformator te detecteren en de detectieresultaten verticaal of horizontaal te vergelijken. De mate van verandering in de amplitude-frequentierespons kenmerkt de vervorming die mogelijk optreedt in de transformatorwikkeling.

De XHBX1501 transformatorwikkelingsvervormingstester (frequentieresponsmethode) bestaat uit een meetgedeelte en een analyse softwaregedeelte. Het meetgedeelte is een zwarte doos bestaande uit signaalgeneratie en signaalmeting. Het analysegedeelte wordt voltooid door een notebookcomputer, en het meetgedeelte is via USB of netwerk verbonden met de notebookcomputer.

• Gebruikt een snelle, hoog-geïntegreerde microprocessor voor besturing.
• USB-communicatiepoort tussen laptop en instrument.
• Draadloze Bluetooth-poort (optioneel) voor communicatie tussen laptop en instrument.
• De hardwarebeweging maakt gebruik van DDS speciale digitale snelle frequentiesweeptechnologie (VS), die nauwkeurig storingen kan diagnosticeren zoals torsie, bolling, verplaatsing, kantelen, inter-turn kortsluiting vervorming en fase-naar-fase kortsluiting.
• Snelle dual-channel 16-bit A/D-sampling (veldtest om de tapwisselaar te veranderen, de golfvormcurve vertoont een duidelijke verandering).
• Softwareaanpassing van de signaaluitvoeramplitude, de maximale amplitudepiek is ± 10V.
• De computer analyseert automatisch de testresultaten en genereert e-documenten (Word).
• Het instrument heeft de functies van lineaire sweep frequentiemeting en gesegmenteerde sweep frequentiemeting dual meetsysteem, wat compatibel is met de huidige binnenlandse twee technische genre meetmodi.
• De amplitude-frequentiekarakteristiek voldoet aan de nationale technische indicatoren van de amplitude-frequentiekarakteristiek tester. De abscis (frequentie) heeft twee soorten lineaire indexering en logaritmische indexering. Daarom kan de afgedrukte curve een lineaire indexeringscurve of een logaritmische indexeringscurve zijn, en de gebruiker kan kiezen op basis van de werkelijke behoeften.
• Automatisch data-analysesysteem voor detectiegegevens,
  • Horizontale vergelijking van wikkelingsgelijkenissen tussen A-, B- en C-fasen,
  • De analyse resultaten zijn:
    • consistentie is zeer goed
    • goede consistentie
    • slechte consistentie
    • consistentie is zeer slecht,
  • Verticale vergelijking A-A, B-B, C-C neemt de originele gegevens en de huidige gegevens in dezelfde fase om de wikkelingsvervorming te vergelijken,
  • De analyse resultaten zijn:
    • normale wikkeling
    • lichte vervorming
    • matige vervorming
    • ernstige vervorming
• Kan automatisch Word e-documenten genereren voor opslag en afdrukken.
• Het instrument voldoet volledig aan de technische vereisten van de energienorm DL/T911-2004 "Frequentieresponsanalyse Methode voor Wikkelingsvervorming van Vermogenstransformatoren.

Laagspanningsmagnitude - frequentiecurve

Hoogspanningsmagnitude - frequentiecurve
