🎯 Doelapplicatie: Speciaal ontworpen voor ingenieurs van transformatorbeveiligingsrelais en teams voor netwerkbetrouwbaarheid die zich bezighouden met de inbedrijfstelling van onderstations en herbeveiliging na onderhoud. In tegenstelling tot algemene testapparatuur richt de XHXC105 zich op het voorkomen van cascade-uitval door sympathische inschakelstromen, verkeerde werking van beveiligingsrelais en spanningsverstoringen in het net veroorzaakt door restmagnetisme in de kern — ter bescherming van niet alleen individuele transformatoren, maar ook de stabiliteit van onderling verbonden energienetwerken.
⚠️ Risico's van restmagnetisme na DC-testen: Zonder correcte ontmagnetisering vóór herbeveiliging kan restmagnetisme in de kern leiden tot: (1) Verkeerde werking van beveiligingsrelais en mislukte inbedrijfstelling van transformatoren; (2) Sympathische uitschakeling van aangrenzende in bedrijf zijnde transformatoren over meerdere onderstations, wat wijdverspreide storingen veroorzaakt; (3) Inschakelstromen die transformatoren en schakelaars beschadigen; (4) Harmonische vervuiling die de netkwaliteit degradeert; (5) CT-verzadiging die de meetnauwkeurigheid en betrouwbaarheid van relais vermindert.

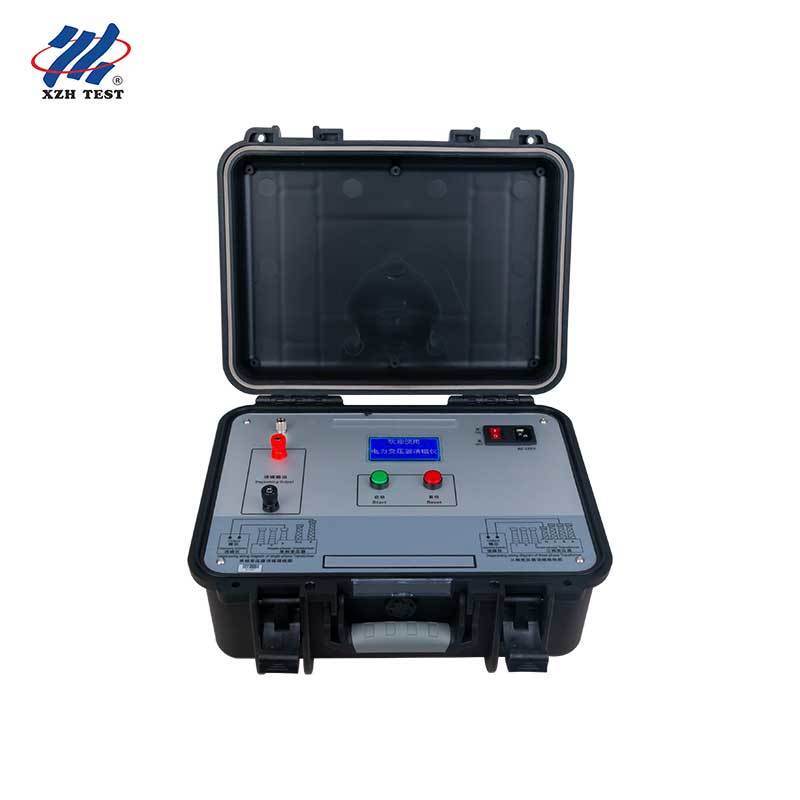

XHXC105 Draagbaar Instrument voor Transformatorontmagnetisering
Het XHXC105 Instrument voor Transformatorontmagnetisering is een gespecialiseerd apparaat dat is ontworpen om de gevaren van restmagnetisme te elimineren die in transformatorkernen achterblijven na DC-weerstandstesten, spanningsverhoudingsmetingen en andere diagnostische procedures. Het speelt een cruciale rol bij het beschermen van vermogenstransformatoren tegen de impact van inschakelstromen en het waarborgen van een veilige, betrouwbare inbedrijfstelling van transformatoren van 35kV en hoger — met name grote eenheden op spanningsniveaus van 330kV+.
Gebaseerd op gepatenteerde DC-frequentieconversie-verzwakte technologie, introduceert de XHXC105 een automatische ontmagnetiseringsmodus naast handmatige bediening, waardoor repetitieve gebruikersinterventie wordt geëlimineerd. De vergrote LCD-module toont rijkere operationele informatie, waaronder de ontmagnetiseringsstroom in realtime, de modusstatus en het voortgangpercentage. Een verfijnde interface met twee knoppen — rood voor selectie en reset, groen voor bevestiging en start — vereenvoudigt de veldbediening. De cyclustijd voor ontmagnetisering is teruggebracht van 30 minuten naar minder dan 4 minuten, met een effectiviteit van meer dan 90% in één enkele doorgang.
Belangrijkste Kenmerken
Gepatenteerde DC-frequentieconversie-verzwakking: Eigen technologie vermindert progressief de stroomamplitude terwijl de polariteit wordt afgewisseld, waardoor de hysterese-lus geleidelijk wordt verkleind en magnetische polen worden geneutraliseerd voor grondige demagnetisering.
B-fase Alleen Driefasige Ontmagnetisering: Eén enkele aansluiting op de B-fase bus leidt tot volledige demagnetisering van alle drie de fasen — wat de installatietijd ter plaatse drastisch verkort en de noodzaak van meerdere heraansluitingen tijdens de inbedrijfstelling van de transformator elimineert.
Dubbele Modus Bediening: Automatische modus past sequentieel stroomniveaus van 5A, 1A, 200mA en 5mA toe zonder gebruikersinterventie. Handmatige modus biedt individuele selectie van stroomniveaus voor gerichte ontmagnetisering op basis van de ernst van het restmagnetisme.
16-Bit AD Gegevensacquisitie: Hoge-resolutie analoge-naar-digitale conversie met automatische beoordeling van stroomstabilisatie zorgt voor nauwkeurige controle van de ontmagnetiseringsstroom en herhaalbare resultaten onder wisselende veldomstandigheden.
Cyclustijd van minder dan 4 minuten: Ontmagnetisering in één doorgang voltooit in minder dan 4 minuten (handmatig) of 9 minuten (automatische volledige cyclus) — een dramatische verbetering ten opzichte van de 30-minuten cycli van instrumenten van de vorige generatie, waardoor efficiënte inbedrijfstellingsschema's voor meerdere transformatoren mogelijk zijn.

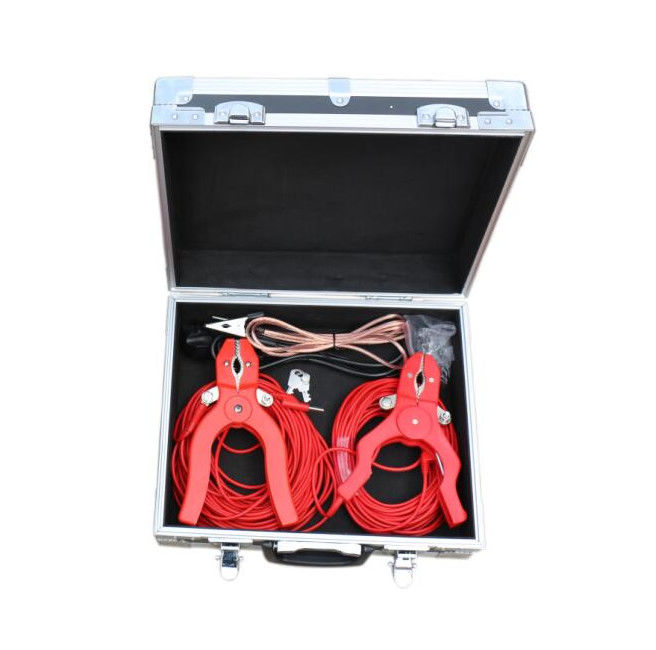

Compatibiliteit met DC-weerstandstestkabels: Hergebruikt direct de stroomkabels van DC-wikkelweerstandstesten, waardoor de overgang van diagnostische testen naar ontmagnetisering wordt gestroomlijnd zonder kabelwijzigingen.
Compact Veldontwerp: Met een gewicht van slechts 5 kg (exclusief testkabels) is de XHXC105 speciaal ontworpen voor mobiele inzet op onderstationlocaties met minimale installatie-inspanning.
Technische Specificaties
| Ontmagnetiseringsstroom |
5A, 1A, 200mA, 5mA (aanpasbaar) |
| Ontmagnetiseringsmodus |
Handmatig / Automatisch |
| Ontmagnetiseringstijd |
Handmatig: 3 min/cyclus | Automatisch: 9 min/cyclus |
| Ontmagnetiseringseffectiviteit |
>90% per enkele doorgang |
| Ontmagnetiseringsvoortgang |
0–100% realtime weergave |
| Werkende Voeding |
AC 220V±10%, 50Hz±1Hz |
| Zekeringwaarde |
8A (AC 220V) |
| Omgevingstemperatuur |
-25℃～50℃ |
| Omgevingsvochtigheid |
≤90% |
| Gewicht |
5 kg (exclusief testkabels) |
| Display |
LCD met realtime stroom, modus en voortgang |
| Toepasbare Transformatoren |
35kV en hoger; Geoptimaliseerd voor 330kV+ eenheden met grote capaciteit |
Werkingsprincipe
Het instrument maakt gebruik van DC-frequentieconversie-verzwakking: (1) DC-ontmagnetiseringsstroom wordt toegepast; (2) Stroomamplitude neemt periodiek af; (3) Stroompolariteit wisselt periodiek; (4) De hysterese-lus wordt progressief vernauwd en magnetische polen worden wederzijds geannuleerd om volledige demagnetisering te bereiken.
Aansluitingsgids
| Eenfase Transformator |
Aansluiten op A en X terminals |
| Driefasige Transformator |
Alleen aansluiten op B-fase bus en neutraal (O) — alle drie de fasen worden tegelijkertijd ontmagnetiseerd |
| Ontmagnetiseringsuitgang |
Niet-gepolariseerd; uitgangsterminals hebben geen positieve/negatieve onderscheiding |
Belangrijke Veiligheidsopmerkingen
Lees de gebruikershandleiding grondig en controleer de correcte bedrading vóór gebruik.
Zorg ervoor dat de aardingsklem betrouwbaar is aangesloten voordat u de stroom inschakelt.
Verwijder de testklemmen niet tijdens het ontmagnetiseringsproces.
Druk in elke abnormale situatie onmiddellijk op de rode RESET-knop of schakel de stroomschakelaar uit.
Dit is een precisie hoogspannings elektronisch instrument — niet-professionals mogen het niet demonteren; voorzichtig hanteren tijdens transport.
Veelgestelde Vragen
V1: Waarom is ontmagnetisering essentieel vóór het opnieuw inschakelen van een transformator na DC-testen?
DC-weerstandstesten laten inherent restmagnetisme achter in de transformatorkern. Zonder ontmagnetisering, wanneer de transformator opnieuw wordt ingeschakeld, verzadigt dit restflux de kern voor een halve cyclus, waardoor enorme inschakelstromen met hoge harmonische inhoud worden gegenereerd. Dit kan leiden tot: verkeerde werking van beveiligingsrelais die leiden tot mislukte inbedrijfstelling; sympathische inschakeling in aangrenzende transformatoren die cascade-uitschakelingen over meerdere onderstations veroorzaken; fysieke schade aan transformatorwikkelingen en schakelaars door overmatige elektromagnetische krachten; en instabiliteit van de netspanning die downstream apparatuur beïnvloedt. De XHXC105 elimineert dit risico door systematisch restmagnetisme te verwijderen vóór herbeveiliging.
V2: Hoe werkt B-fase-alleen ontmagnetisering voor driefasige transformatoren?
De gepatenteerde DC-frequentieconversie-verzwakte technologie van de XHXC105 maakt volledige driefasige demagnetisering mogelijk via één enkele aansluiting op de B-fase bus en neutraal (O). De magnetische circuitkoppeling binnen de transformatorkern verspreidt het ontmagnetiseringseffect gelijktijdig over alle drie de fasen, waardoor de noodzaak van individuele A-, B- en C-faseaansluitingen wordt geëlimineerd. Dit verkort de installatietijd ter plaatse met ongeveer 70% en minimaliseert het risico op bedradingsfouten tijdens inbedrijfstellingscampagnes met meerdere transformatoren.
V3: Wanneer moet ik de automatische modus gebruiken versus de handmatige modus?
Automatische modus wordt aanbevolen voor standaard ontmagnetisering na DC-testen waarbij het niveau van restmagnetisme onbekend is. Het past sequentieel stroomniveaus van 5A → 1A → 200mA → 5mA toe gedurende ongeveer 9 minuten, wat resulteert in >90% demagnetisering zonder gebruikersinterventie. Handmatige modus is geschikt wanneer u het specifieke benodigde stroomniveau kent — bijvoorbeeld na een gedeeltelijke ontmagnetiseringscyclus of bij het richten op transformatoren met bekend laag restmagnetisme. Handmatige modus voltooit in ongeveer 3 minuten per geselecteerd stroomniveau en maakt gerichte herapplicatie op hogere niveaus mogelijk indien nodig.
V4: Wat zijn de vereisten voor de voeding en wat als het instrument niet inschakelt?
De XHXC105 vereist AC 220V±10%, 50Hz±1Hz. De 8A zekering in de achterste aansluiting biedt primaire overstroombeveiliging. Als het instrument niet inschakelt: (a) controleer of de 8A zekering is doorgebrand; (b) verifieer of de voedingsspanning binnen 220V±10% valt. Bij gebruik van een generator, controleer of de uitgangsgolfvorm een 50Hz sinusgolf is en dat één fase is geaard als neutraal — dit is het meest voorkomende veldvoedingsprobleem. Een scheidingstransformator kan ook in serie worden aangesloten om problemen met de compatibiliteit van de generatorgolfvorm op te lossen.
V5: Hoe integreert dit instrument met bestaande DC-weerstandstestworkflows?
De XHXC105 is ontworpen om naadloos te volgen op DC-wikkelweerstandstesten. Dezelfde stroomkabels die voor DC-weerstandsmeting worden gebruikt, kunnen direct op de ontmagnetiseringsuitgangsterminals worden aangesloten zonder kabelwijzigingen, waardoor de noodzaak om op de transformator te klimmen om testkabels opnieuw aan te sluiten, wordt geëlimineerd. Na het voltooien van DC-weerstandstesten op alle wikkelingen, sluit u eenvoudig de testkabelconnectoren van de weerstandstester aan op de XHXC105, selecteert u de juiste ontmagnetiseringsmodus en start u de cyclus. De gehele workflow — van de laatste weerstandsmeting tot de voltooide ontmagnetisering — duurt doorgaans minder dan 15 minuten per transformator voor een standaard driewikkelingseenheid.
