DC-weerstandstester voor transformatoren voor grote vermogens

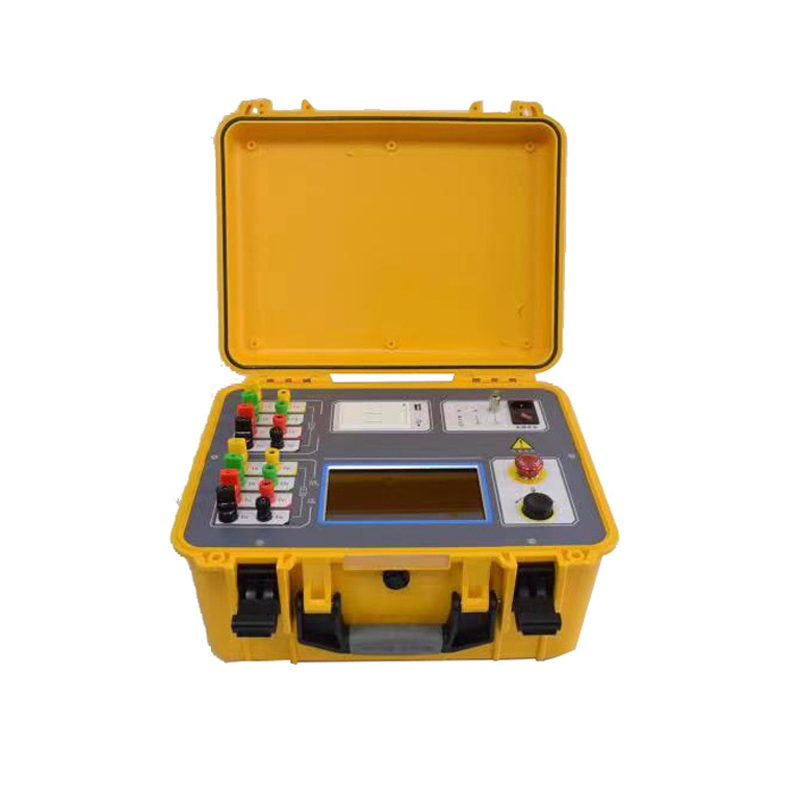

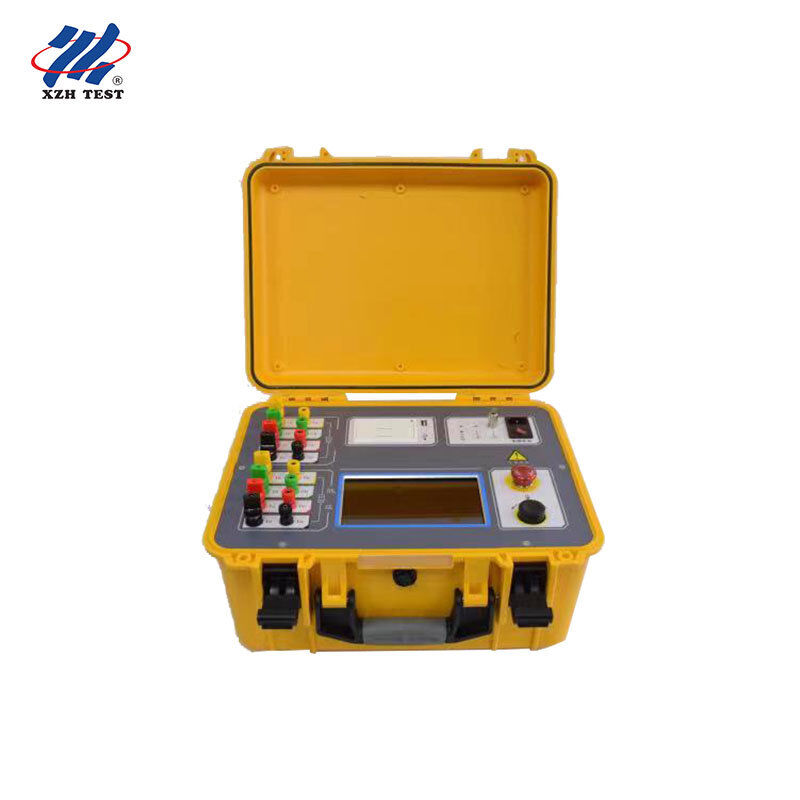

De XHZ1340A is een snel testinstrument van de nieuwe generatie dat magnetische assistentietest, driefasige gelijktijdige meting en ingebouwde ontmagnetisering integreert in één hoogwaardig platform. Specifiek ontworpen voor DC-weerstandsmeting van grote vermogenstransformatoren — inclusief generator step-up eenheden, UHV interconnectietransformatoren en hoog-MVA distributietransformatoren — levert het uitzonderlijke precisie met een resolutie van 0,1µΩ bij teststromen tot 40A.

• Gelijktijdige Hoge-Lage Spanningsaansluiting: Sluit tegelijkertijd zowel de hoogspannings- als de laagspanningsstroom-/potentiaaltestkabels aan zonder dat deze tijdens het testen omgedraaid of opnieuw aangesloten hoeven te worden — een uniek ontwerp dat de insteltijd voor grote vermogenstransformatoren met meerdere wikkelingen aanzienlijk verkort.
• Driefasige Gelijktijdige Test: Meet gelijktijdig de A0, B0 en C0 fasen voor sterschakeling wikkelingen, waardoor de totale testduur met meer dan 70% wordt verkort in vergelijking met sequentiële enkelfasige methoden op grote transformatoren.
• Automatische Magnetische Assistentie: Versnelt de test snelheid voor driefasige vijfkoloms laagspannings intern hoekgeschakelde transformatoren door de kern voor te verzadigen, wat bijzonder effectief is voor de hoog-inductieve wikkelingen die te vinden zijn in grote MVA-geclassificeerde eenheden.
• Innovatie in Neutrale Punt Meting: Gepatenteerde testsequentie die de uitdaging van de weerstandsmeting van de neutrale punt aansluitdraad nauwkeurig oplost — een langdurig probleem bij driefasige transformatordiagnostiek.
• Uitgebreide Gegevensuitvoer: Geeft alle testresultaten weer en print deze voor hoog-, midden- en laagspanningswikkelingen in één rapport. Automatische berekening van driefasige onbalans met optionele temperatuurconversie naar nominale referentiewaarden.
• Geavanceerde Back-EMF Bescherming: Beschermt zowel het instrument als de operator tijdens de ontlading van inductieve belastingen, waardoor veilige hoogstroomtesten op de grootste transformatorwikkelingen mogelijk zijn.
• Uitgebreide Gegevensopslag: 200 testdatasets permanent opgeslagen (uitbreidbaar), met USB-exportmogelijkheid voor integratie met laboratoriuminformatiebeheersystemen en langetermijntrendanalyse.
• Robuuste Constructie voor Veldgebruik: Brede temperatuurtolerantie (-10°C~50°C), schokbestendigheid, anti-interferentie afscherming en draagbaar formaat (430×320×230mm) ontworpen voor zowel laboratorium- als substation veldinzet.
