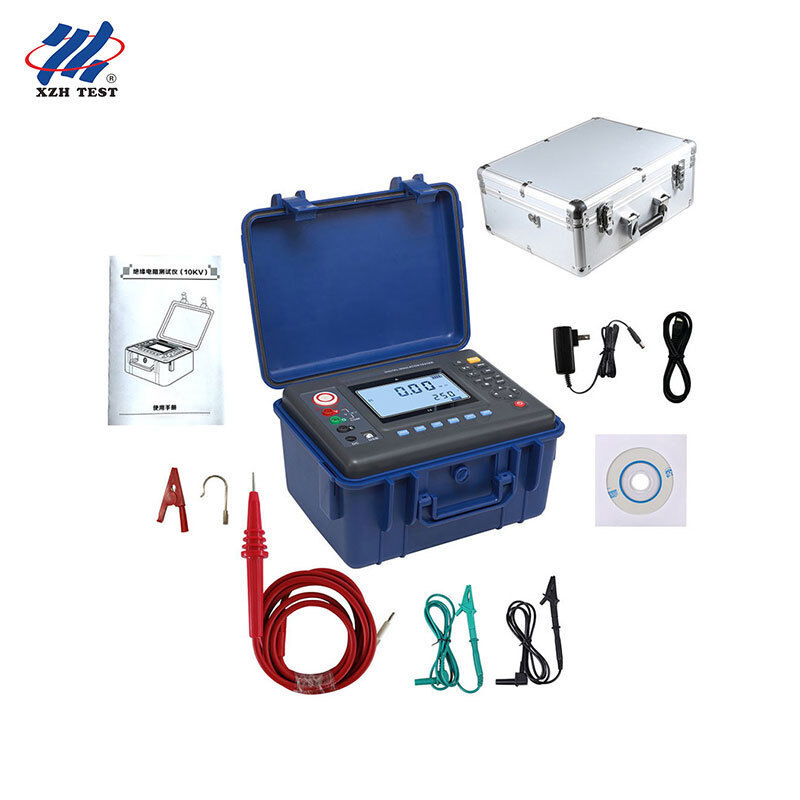

XHMR-10KVA Digitale Isolatieweerstand Tester.
XHMR-10KVB is een draagbare digitale hoogspanningsisolatieweerstandstester (megohmmeter) die isolatieweerstand meet van 0,01MΩ tot 35TΩ bij zes selecteerbare testspanningen tot 10kV,samen met gelijkstroomspanning/wisselspanningMet absorptieverhouding (DAR) en polarisatieindex (PI) testen, 500-groep aan boord opslag en een USB-interface,Het levert een laboratorium-grade isolatie diagnose in een 2.75kg veldinstrument.
Ontworpen voorElektrisch onderhouds- en inbedrijfstellingsteams die de isolatie van motoren, generatoren, transformatoren, schakelingen en stroomkabels testen inclusief personeel van de elektriciteitsonderdelen,elektrische afdelingen van industriële installaties, aannemers van installatie van apparatuur en externe leveranciers van elektrische inspectiediensten die een draagbare isolatietoetser van 10 kV met ingebouwde gegevensopslag en PC-rapportering nodig hebben.
Belangrijkste specificaties
| Parameter |
Specificatie |
| Model |
XHMR-10KVB |
| Testfuncties |
Isolatieweerstand, spanning, gelijkstroom, capaciteit |
| Nominale spanning |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Isolatieweerstandsbereik |
0.01MΩ 35TΩ (resolutie 0,01MΩ) |
| DC-spanningsbereik |
0 1000V (resolutie 0,1V) |
| AC-spanningsgebied |
0 750 V (resolutie 0,1 V) |
| DC-stroombereik |
0.1nA 6mA (resolutie 0,1nA) |
| Capaciteitsbereik |
10nF 50μF (resolutie 10nF) |
| Uitgangskortsluitingstroom |
≥ 6 mA |
| Absorptieverhouding / polarisatieindex |
Ondersteund (DAR / PI) |
| Gegevensopslag |
500 groepen |
| Afbeelding |
4-bits groot LCD-scherm, grijs achtergrondlicht, 108 × 65 mm |
| USB-interface |
Gegevens uploaden, opslaan en afdrukken via pc-software |
| Instrumentgrootte |
240 × 188 × 85 mm (L/W/H) |
| Gewicht van het instrument |
2750 g (inclusief batterij) |
| Stroomvoorziening |
12V oplaadbare batterij |
| Automatische uitschakeling |
15 minuten inactiviteit |
| Dielectrische sterkte |
AC 3kV / 50Hz gedurende 1 minuut |
| Werktemperatuur / luchtvochtigheid |
-10°C tot +50°C, <85%RH |
| Bergingstemperatuur / luchtvochtigheid |
-15°C tot +55°C, < 90%RH |
| Veiligheidsnormen |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Core Features
Beschermingsfuncties bij kortsluitingen, overbelastingen en lage batterijspanning.
Ondersteunt isolatietests, absorptieverhouding (DAR) meting, polarisatie index (PI) berekening en snelle testen.
Vertoont bij voltooiing van elke test de restspanning voor een veiliger gebruik.
Het apparaat wordt na een periode van inactiviteit automatisch uitgeschakeld.
USB-interface met ingebouwde lithiumbatterijoplaadfunctie voor gegevensoverdracht ter plaatse.
Beschikbare spanningscategorieën
| Model / specificatie |
Nominale spanning |
Kortsluitingstroom |
| XHMR-25 |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| XHMR-50 |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| XHMR-100 |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
Veldtoepassingen
Motor-, generator- en transformatorisolatieproeven
Toepast tot 10 kV gelijkstroom op wikkels en registreert isolatieweerstand, DAR- en PI-waarden om vocht, verontreiniging en veroudering te beoordelen voordat de apparatuur opnieuw wordt aangesloten.
Onderhoud van stroomkabels en schakelaars
Controleert de isolatieconditie van stroomkabels, buizen en schakelingen tijdens preventief onderhoud en bevestigt de dielectrische integriteit na een reparatie of storing.
Inbedrijfstelling en acceptatieproeven
Voorziet in stabiele, standaard-referentie testspanningen zodat installatieondernemers isolatie aanvaardingsrapporten kunnen uitbrengen voordat ze worden overgedragen.
Registratie en rapportage van gegevens ter plaatse
Bewaar tot 500 meetgroepen en upload ze via USB naar een pc, zodat veldingenieurs gestructureerde isolatietestgegevens kunnen maken zonder handmatig te kopiëren.
Veelgestelde vragen
V1: Voor wie is de XHMR-10KVA digitale isolatieweerstandstester ontworpen?
Het is gebouwd voor elektrische onderhouds- en inbedrijfstellingsteams die de isolatie van motoren, generatoren, transformatoren, schakelingen en stroomkabels testen, met inbegrip van bemanningen van onderstations,elektrische afdelingen van industriële installaties, aannemers van installatie van apparatuur en externe leveranciers van elektrische inspectiediensten die een draagbare isolatietoetser van 10 kV met ingebouwde gegevensopslag nodig hebben.
V2: Welke testspanningen en weerstandsbereik ondersteunt het?
Het biedt zes nominale testspanningen van 250V, 500V, 1000V, 2500V, 5000V en 10kV en meet isolatieweerstand van 0,01MΩ tot 35TΩ met een resolutie van 0,01MΩ.
Q3: Kan de polarisatie-index en de absorptieverhouding worden gemeten?
De eenheid ondersteunt zowel de absorptieverhouding (DAR) als de polarisatie-index (PI), die essentieel zijn voor het beoordelen van de vochtgehalte van de isolatie en de verouderingsconditie.niet alleen een enkele weerstandsmeting.
V4: Hoe worden meetgegevens opgeslagen en overgedragen?
Het opslaat tot 500 groepen metingen aan boord en is via een USB-interface met monitoringssoftware verbonden met een pc, zodat gegevens rechtstreeks kunnen worden geüpload, opgeslagen en afgedrukt.
V5: Aan welke veiligheidsnormen en -bescherming voldoet het?
Het is ontworpen volgens IEC61010-1, IEC1010-2-31 en IEC61557-1/5, IEC60529 (IP54) met CAT III 300V en verontreinigingsgraad 2,en slaagt gedurende 1 minuut een dielectrische sterkte-test van AC 3kV/50Hz met een isolatieweerstand van ten minste 50MΩ.
Voor meer modellen, accessoires of volledige specificaties kunt u contact met ons opnemen.
