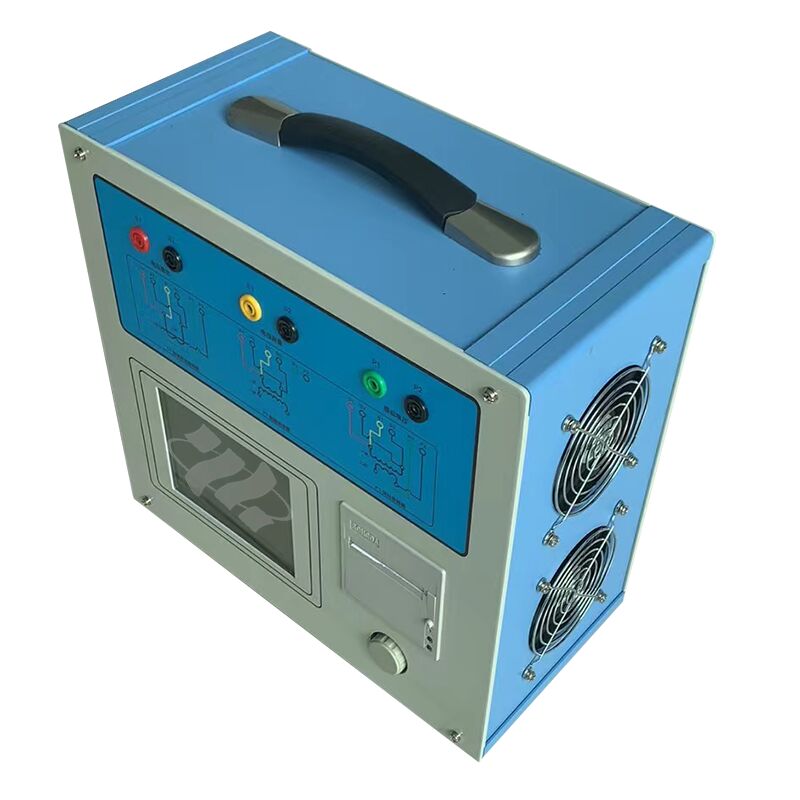

Ontworpen voor uitgebreide transformatortests, levert de XHTX206 Transformer Comprehensive Characteristic Tester precieze metingen voor een breed scala aan CT's, zoals beschermingsklasse, meetklasse en TP-klasse transformatoren. Het voert grondige beoordelingen uit van excitatie (volt-ampère) kenmerken, transformatieverhouding, polariteit, secundaire wikkelweerstand, secundaire belasting, verhoudingsfout en hoekfout. Naast CT-tests is dit hoogwaardige instrument ook compatibel met de testvereisten van elektromagnetische eenheden van verschillende PT's, inclusief excitatiekenmerken, transformatieverhouding, polariteit, secundaire wikkelweerstand en verhoudingsfouttests.
★ Gebruikmakend van geavanceerde frequentieconversie testmethodologie, plot de tester nauwkeurig karakteristieke curven en foutcurven, met een uitzonderlijke buigpunt voltage capaciteit van 60kV om te voldoen aan testscenario's met hoge eisen.
★ Stroomlijnt testworkflows door automatisch buigpunt voltage/stroom waarden, foutcurven en een complete set testparameters te genereren, waardoor handmatige berekeningsfouten worden geëlimineerd.
★ Beschikt over intuïtieve dynamische displays voor zowel parameterconfiguratie als bedradingsschema's, die operators stap voor stap begeleiden om een correcte en efficiënte setup te garanderen.
★ Bevat een roterende foto-elektrische muis voor een soepele, eenvoudige bediening, waardoor de leercurve aanzienlijk wordt verkort en de testefficiëntie wordt verhoogd.
Technische parameters
☆ Uitgang: 0–180Vrms, 12Arms, 36A (piek) ±0,2%
☆ Meting: Transformatie
Verhouding: 0–2000 ±0,1%; 2000–5000 ±0,2%; 5000–35000 ±0,5%
Weerstand: 0–600Ω ±(0,5%R+2mΩ)
Fase: Resolutie 0,5min ±5min
Belasting: 0–1000VA ±(0,5%R+0,02VA)
☆ Voeding: AC220V±10%, 50Hz
