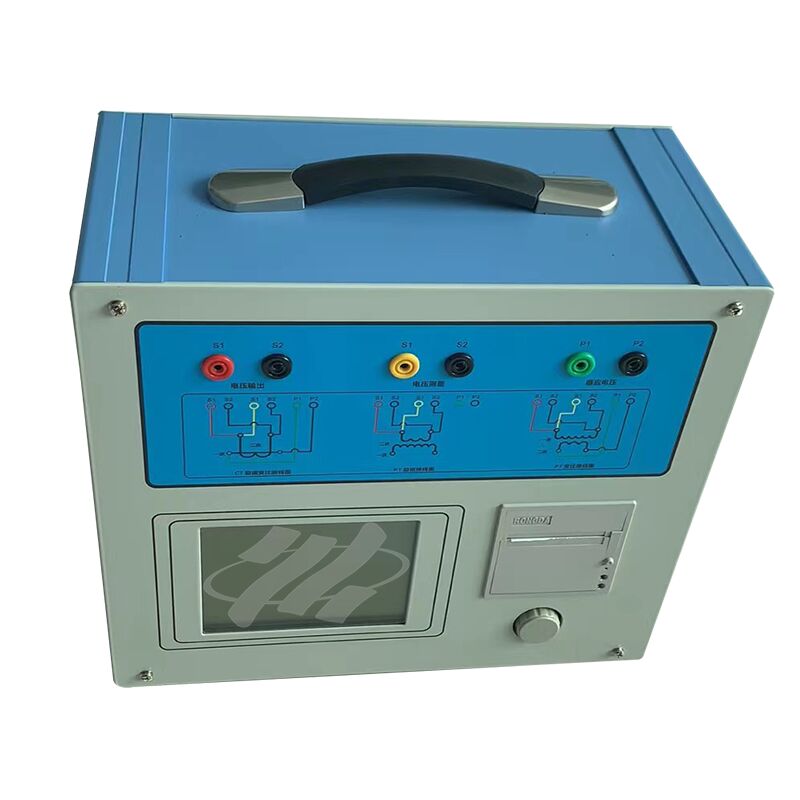

De XHTX206 Transformer Comprehensive Characteristic Tester is ontworpen om een volledig scala aan tests uit te voeren op verschillende typen stroomtransformatoren (CT's), inclusief beschermingsklasse, meetklasse en TP-klasse modellen. De testomvang omvat excitatiekarakteristieken (ook bekend als volt-ampère karakteristieken), transformatieverhouding, polariteit, secundaire wikkelingsweerstand, secundaire belasting, verhoudingsfout en hoekfout. Bovendien is deze tester van toepassing voor het testen van de excitatiekarakteristieken, transformatieverhouding, polariteit, secundaire wikkelingsweerstand en verhoudingsfout van elektromagnetische eenheden van alle typen spanningstransformatoren (PT's).
Gebruikt de frequentieconversiemethode om karakteristieke curven en foutcurven te testen, waarbij de buigpuntspanning tot 60 kV kan oplopen.
Geeft automatisch belangrijke gegevens uit, zoals buigpuntspanning/stroom, foutcurven en diverse testparameters.
Biedt dynamische weergave van parameterinstellingen en real-time weergave van hulpaansluitschema's voor gemakkelijke bediening.
Uitgerust met een roterende foto-elektrische muis voor eenvoudige, snelle en gebruiksvriendelijke bediening.
Technische parameters
Uitgang: 0–180Vrms, 12Arms, 36A (piek) ±0,2%
Meting: Transformatie
Verhouding: 0–2000 ±0,1%; 2000–5000 ±0,2%; 5000–35000 ±0,5%, Weerstand: 0–600Ω ±(0,5%R+2mΩ),
Fase: Resolutie 0,5min ±5min, Belasting: 0–1000VA ±(0,5%R+0,02VA)
Voeding: AC220V±10%, 50Hz
