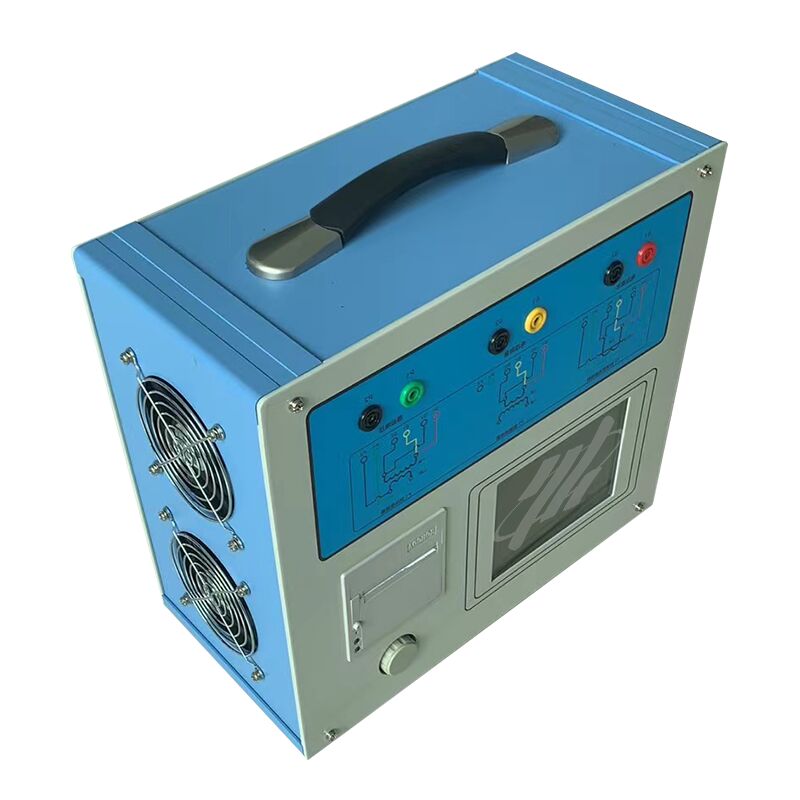

De XHTX206 Transformer Comprehensive Characteristic Tester is een veelzijdig apparaat dat voldoet aan alle testbehoeften van diverse CT's (bescherming - klasse, meting - klasse, TP - klasse inbegrepen) — inclusief excitatie (volt - ampère) karakteristieken, transformatieverhouding, polariteit, secundaire wikkelingsweerstand, secundaire belasting, verhoudingsfout en hoekfout. Het ondersteunt ook het testen van excitatiekarakteristieken, transformatieverhouding, polariteit, secundaire wikkelingsweerstand en verhoudingsfout voor elektromagnetische eenheden van alle PT-typen.
Frequentieconversie-testtechnologie maakt nauwkeurige meting van karakteristieke en foutcurves mogelijk, met een maximale buigpuntspanning van 60 kV.
Berekent en presenteert automatisch buigpuntspanning/stroom, foutcurves en alle kritieke testparameters.
Dynamische interfaces voor parameterinstelling en bedradingsbegeleiding, waardoor operationele verwarring wordt geëlimineerd.
Draaiende foto-elektrische muisbediening zorgt voor probleemloze, efficiënte bediening.
Technische parameters
☆ Uitgang: 0–180Vrms, 12Arms, 36A (piek) ±0,2%
☆ Meting: Transformatieverhouding: 0–2000 ±0,1%; 2000–5000 ±0,2%; 5000–35000 ±0,5%
Weerstand: 0–600Ω ±(0,5%R+2mΩ)
Fase: Resolutie 0,5min ±5min
Belasting: 0–1000VA ±(0,5%R+0,02VA)
☆ Voeding: AC220V±10%, 50Hz
