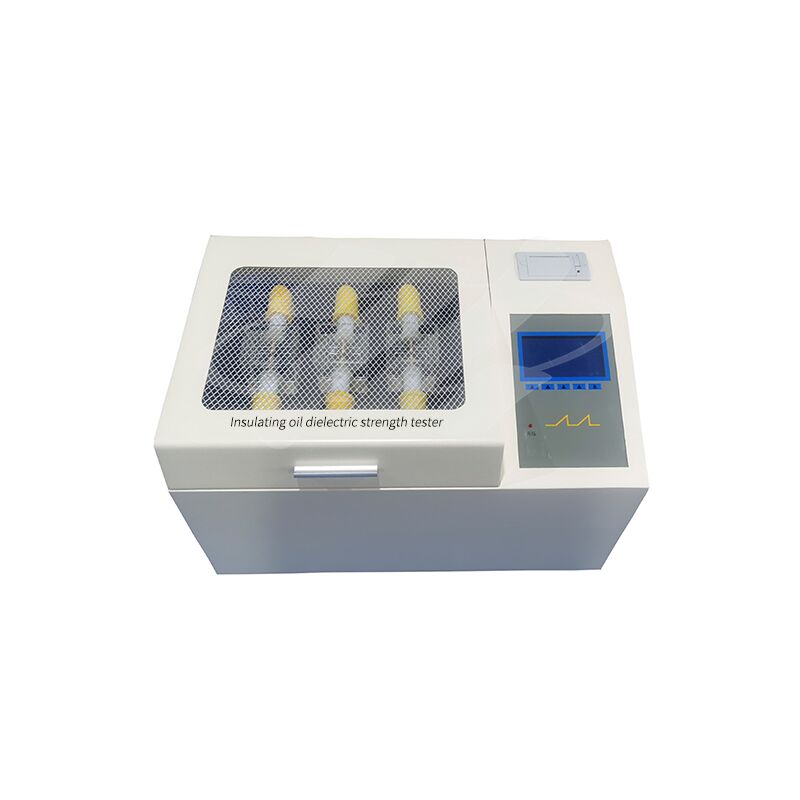

Volautomatische 1,5 kVA BDV-tester voor transformatorolie

XHYY102S

In energiesystemen, spoorwegsystemen, grootschalige petrochemische fabrieken en mijnbouwbedrijven,Er is een breed scala aan elektrische apparatuur, waarvan de meeste gebruikmaken van olie-gedompelde isolatie voor interne isolatie.De dielectrische sterkte van de isolatieolie is een verplicht onderdeel van de routinecontrole.onze onderneming heeft onafhankelijk R & D en vervaardigde een reeks van isolerende olie dielektrische sterkte testers in overeenstemming met de nationale norm GB / T507-2002Dit instrument, dat is gebaseerd op een microcomputer met één chip, maakt een volledige automatisering van het testproces mogelijk.Het heeft een hoge meetnauwkeurigheid., verbeterde de werkdoeltreffendheid aanzienlijk en verminderde de arbeidsintensiteit van het operationele personeel aanzienlijk.

Hoofdfuncties en kenmerken

Instrumentkenmerken

1Het instrument wordt bestuurd door een microcomputer met één chip met een grote capaciteit en het werk is stabiel en betrouwbaar.

2. Het instrument is uitgerust met temperatuur- en vochtigheids- en klokweergavefuncties en heeft een aardingsalarmfunctie om klanten eraan te herinneren aandacht te schenken aan veiligheid;

3. Een breed bereik waakhond circuit is geïnstalleerd in het instrument om botsingen te voorkomen;

4. Een verscheidenheid aan operationele opties, het instrumentprogramma heeft twee nationale standaardmethoden van GB1986 en GB2002 en zelf gedefinieerde bewerkingen, die zich kunnen aanpassen aan verschillende keuzes van verschillende gebruikers;

5De oliebeker van het instrument wordt gevormd door eenmalig gieten van speciaal glas, waardoor interferentie verschijnselen zoals olielekken voorkomen.

6Het unieke ontwerp van het instrument voor het nemen van monsters op de hoogspanningsterminals maakt het mogelijk de testwaarde rechtstreeks in de A/D-omvormer in te voeren.het voorkomen van de fout in het analoge circuit en het nauwkeuriger maken van het meetresultaat;

7. Het instrument heeft in de binnenkant overstromings-, overspannings-, kortsluitings- en andere beschermingsfuncties en heeft een sterke vermogen tegen interferentie en een goede elektromagnetische compatibiliteit;

Ttechnische indicatoren

1. Boostercapaciteit 1,5 kVA

2. Verhoogingssnelheid 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s 4 optioneel

Fout 0,2 kV/s

3Uitgangsspanning 0～80 kV (facultatief)

4. Spanningsnauwkeurigheid ± (2% van de waarde + 2 cijfers)

5. Vermogensvervorming < 1%

6Elektrode-kloof standaard 2,5 mm

7. Aantal proeven 6 maal (1-6 maal facultatief)

8. Standtijd 5 minuten (1-9 minuten optioneel)
