Draagbare enkelfasige driefasige transformator met gelijkstroomopwindingsweerstandsmeter

Name: Draagbare enkelfasige driefasige transformator met gelijkstroomopwindingsweerstandsmeter
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	ISO,CE
Modelnummer:	XHZ1320A

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

ISO,CE

Modelnummer:

XHZ1320A

Spanning:

220V

Functie:

DC-weerstandstest voor transformator, motor; magnetische hulp en demagnetisatie

Trefwoord:

dc-wielweerstandstester

Uitgangsstroom ((eenfasige):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Uitgangsstroom (driefasig):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Markeren:

High Light

Markeren:

20A Dreiphasen-Gleichzeitprüfung

Magnetische Hilfsentmagnetisierungsfunktion

7-Zoll-Touchscreen mit Jog-Drehregler

Trading Information

Min. bestelaantal:

1 Eenheid

Prijs:

Onderhandelbaar

Verpakking Details:

Houten koffer

Levertijd:

8-10 dagen

Betalingscondities:

T/T

Levering vermogen:

1200 stuks per jaar

Productomschrijving

Doeltoepassing:Ontworpen voor QA/QC-afdelingen in de transformatorindustrie en ingenieurs voor de inbedrijfstelling van een substation die een snelle, hoge gelijkstroomweerstandsverificatie nodig hebben tijdens fabriekstoetsing (FAT),nieuwe installaties in gebruik nemenDe XHZ1320A onderscheidt zich van de routine-onderhouds-testmachines door de nadruk te leggen op magnetische assistentechnologie, driefasig gelijktijdig testen,en geautomatiseerde demagnetisatie voor werkstromen op productielijnen met een hoge doorvoer en ingebruikname.

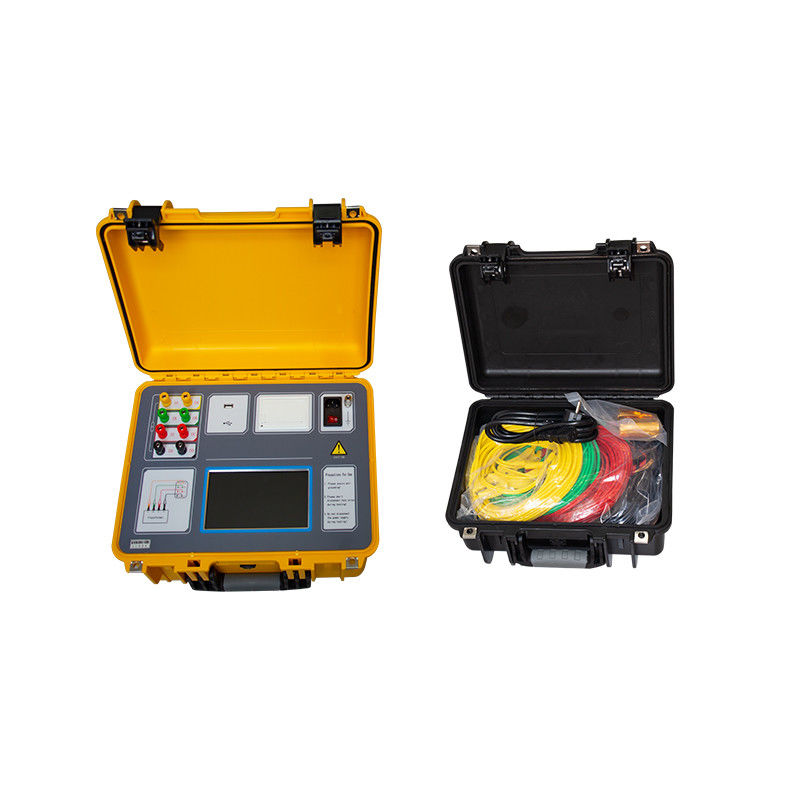

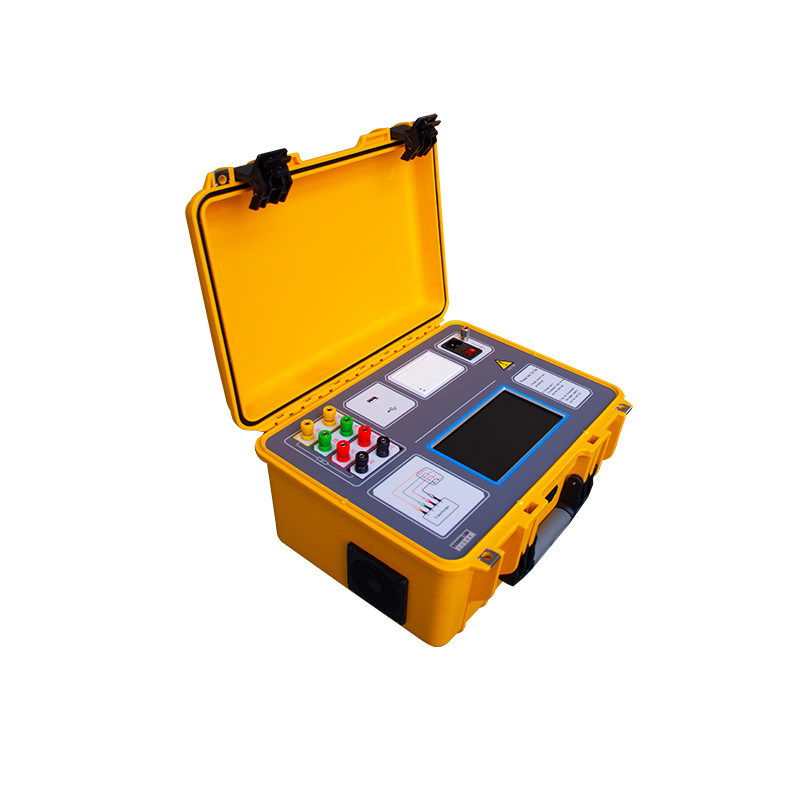

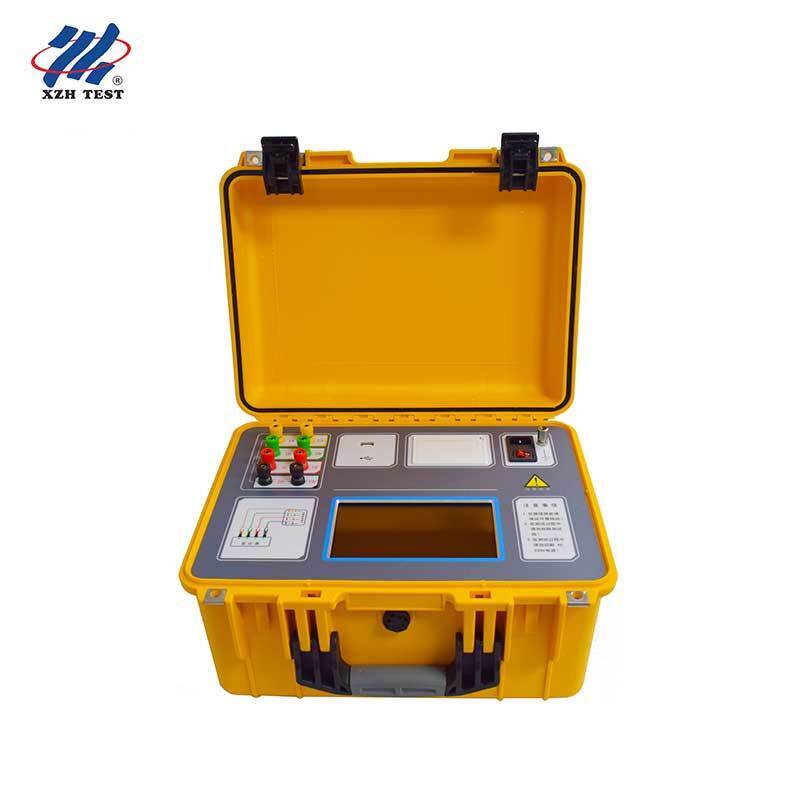

XHZ1320A Draagbare 20A gelijkstroom wikkelweerstandstester

Voor het energiesysteem is de transformator de kernapparatuur en is de betrouwbare werking ervan op lange termijn van cruciaal belang voor de stabiliteit en betrouwbaarheid van het gehele systeem.De meet van de gelijkstroomweerstand is een verplichte test voor halffabricaten.Het detecteert effectief fabricagefouten zoals onjuiste materiaalkeuze,slechte laswerkzaamheden, losse verbindingen, ontbrekende strengen en gebroken draden in transformator spoelen, evenals bedrijfsfouten en verborgen gevaren.

Om te voldoen aan de vraag naar snelle DC-weerstandsmeting, integreert de XHZ1320A magnetische assistent testen, driefasige gelijktijdige meting (Yn, Y, △),en automatische demagnetisering in één draagbaar instrumentHet is de ideale oplossing voor het meten van gelijkstroomweerstand in grote transformatoren.een Chinese/Engelse menu-interface, en eenmalige bedrading voor volledige DC-weerstandstests, de XHZ1320A levert snelle testsnelheid, hoge nauwkeurigheid en een zeer breed meetbereik.

Belangrijkste kenmerken

Gelijktijdige driefasige test:Ondersteunt Yn-, Y- en △ wikkelingconfiguraties met automatische driefasige berekening van het onbalanspercentage, waardoor herhaalde enkelfasige metingen niet meer nodig zijn.

Magnetische assistentechnologie:Verminder de tijd van wikkelsaturatie voor grote transformatoren, waardoor de testduur aanzienlijk wordt verkort zonder afbreuk te doen aan de nauwkeurigheid.

Ingebouwde demagnetisering:Automatische demagnetisatiefunctie elimineert residuele magnetisme na DC-tests, waardoor de kernprestaties van de transformator en de stroomafwaartse apparatuur worden beschermd.

Stabiliteitsanalyse:Automatisch berekenen van weerstandsveranderingspercentages bij 5S, 15S en 30S intervallen, waarmee operators de stabiliteit van de gegevens kunnen controleren en foutieve metingen kunnen voorkomen.

Alomvattende bescherming:Het beschikt over anti-back EMF-bescherming, draadbrekingsdetectie en stroomstoring om de veiligheid van de bediener en de integriteit van het instrument te waarborgen.

Gegevensbeheer:Ingebouwde opslagruimte voor 200 testgegevens met ondersteuning voor USB-massaopslag (FAT/FAT32); geïntegreerde thermische printer voor het opstellen van rapporten ter plaatse.

7 inch industrieel scherm:Hoogresolutie 1024×600 echt kleuren touchscreen met jog dial controle voor comfortabele mens-machine interactie in veldomstandigheden.

Technische specificaties

Uitgangsstroom	Eenfase: 20A, 10A, 5A, 1A, 0,1A, 10mA, < 1mA Drie fase: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
Meetbereik	Enkelfase: 0,5mΩ~25kΩ (multi-range)
Precisiteit	± ((Lezing × 0,2% + 2 woorden)
Stroomvoorziening	AC220V±10%, 50/60Hz
Werktemperatuur	-10°C ∼50°C
Relatieve luchtvochtigheid	< 90%, niet-condenserend
Afmetingen	400 × 315 × 223 mm
Gewicht	9 kg
Afbeelding	7.0" kleuren LCD touchscreen, 1024×600 resolutie
Interne opslag.	200 records (uitbreidbaar via USB)

Panelopstelling

Hoogspanningsterminals	Verbinding met transformatorhoogspanningszijbuizen (A, B, C, O)
Laagspanningsterminals	Verbinding met de laagspanningsbuizen van de transformator (a, b, c, o)
Capacitatief touchscreen	7.0" display, 1024×600 resolutie, full touch werking
Jog Dial Control	Een knop voor alle instrumentfuncties
Aardterminal	De verf of roest moet van het grondpunt worden verwijderd.
In- en uitschakelen	Druk en houd ongeveer 2 seconden vast om te starten
Thermische printer	Ingebouwde printer voor het opstellen van testrapporten ter plaatse
USB-interface	Externe USB-stick (FAT/FAT32); niet verwijderen tijdens gegevensoverdracht

XHZ1320A

Vaak gestelde vragen

V1: Welke wikkelingconfiguraties wordt ondersteund door de driefasetesten?

De XHZ1320A ondersteunt Yn (ster met neutrale), Y (ster zonder neutrale) en △ (delta) wikkeling configuraties.Voor Y- en △wikkelingen, worden de driefasemeten opeenvolgend in één bedrading uitgevoerd. Het instrument berekent automatisch de driefasemissbalans voor alle configuraties,het stroomlijnen van QA/QC-verslagen voor transformatorfabrikanten.

V2: Hoe verbetert magnetische assistentechnologie de testdoeltreffendheid?

Magnetische assistentie gebruikt een gecontroleerde hulpstroom om de transformatorkern te verzadigen.het drastisch verminderen van de tijd die nodig is om de gelijkstroom van de teststroom te stabiliseren bij het meten van grote vermogenstransformatoren met hoge inductantiewikkelingen. This is particularly valuable in manufacturing QA environments where throughput is critical — reducing per-unit test time by up to 60% compared to conventional DC resistance testers without compromising measurement accuracy.

V3: Is automatische demagnetisatie noodzakelijk na de DC-weerstandstests?

DC-weerstandstesten magnetiseren de transformatorkern, wat kan leiden tot stroomstoten bij her-energiëring.en potentieel beschadigen van aangesloten apparatuurDe XHZ1320A bevat een ingebouwde automatische demagnetisatiefunctie met selecteerbare stroomniveaus (1A, 5A, 10A) die systematisch restmagnetisme verwijdert.De voortgangsbalk geeft realtime feedback en voltooit automatisch, waarbij geen handmatige ingreep nodig is.

V4: Welke veiligheidsmaatregelen zijn in het instrument ingebouwd?

De XHZ1320A is voorzien van meerdere beschermingslagen: anti-back EMF-bescherming beschermt het instrument bij ontlading van inductieve belastingen;de detectie van draadbreuk waarschuwt de gebruiker onmiddellijk voor open-circuitcondities in de testleidingen;Voorts moet de grondterminal voor de werking betrouwbaar zijn aangesloten.en het apparaat geeft visuele waarschuwingen voor onjuiste aarding.

V5: Welke gegevensbeheer- en exportmogelijkheden biedt de tester?

Het instrument slaat tot 200 testgegevens intern op, elk met volledige testparameters, waaronder wikkeling, kraanpositie, teststroom, gemeten weerstandswaarden,Temperatuurcompensatiewaarden, 5S/15S/30S-stabiliteitsanalyse en driefasige onevenwichtigheden.Gegevens kunnen rechtstreeks worden afgedrukt via de ingebouwde thermische printer of worden geëxporteerd naar een USB-flashdrive (FAT/FAT32-formaat) voor overdracht naar op een pc gebaseerde rapportagesystemenDe record query interface ondersteunt het browsen, bekijken, verwijderen en selectief exporteren van opgeslagen testgegevens.
