Nadat een transformator is ontworpen en vervaardigd, zijn de spoelen en de interne structuur ervan vastgezet. Voor meerwikkelingstransformatorspoelen leiden identieke spanningsclassificaties en wikkelmethoden tot vaste parameters (Ci, Li), die de frequentiedomeinkenmerkrespons van elke spoel vergrendelen. Als gevolg hiervan kunnen de frequentiespectra van de driefasige spoelen effectief worden vergeleken.
De verdeelde parameters van de transformatorwikkeling veranderen wanneer er kortsluitingen tussen windingen/fasen optreden tijdens het testen, spoelen verschuiven als gevolg van transportimpacts, of elektromagnetische krachten de spoelen vervormen tijdens kortsluiting/storingen. Deze veranderingen verstoren de oorspronkelijke frequentiedomeinkenmerken van de transformator, waaronder fluctuaties in de amplitude van de frequentierespons en verschuivingen van de resonantiefrequentie. Onze Transformatorwikkelingstester — ontworpen met behulp van responsanalyse — is een state-of-the-art niet-destructief hulpmiddel voor het detecteren van interne transformatorstoringen, toepasbaar op 63kV-500kV-powertransformatoren.
Deze tester kwantificeert hoe de parameters van de transformatorwikkeling reageren over verschillende frequentiebereiken. Het beoordeelt de omvang van de interne wikkelingsvervorming door de omvang van de parameterverandering, de amplitude/regio's van de frequentierespons en de trendpatronen te evalueren. Met deze inzichten kunnen gebruikers snel bepalen of een transformator ernstig beschadigd is en een revisie nodig heeft.

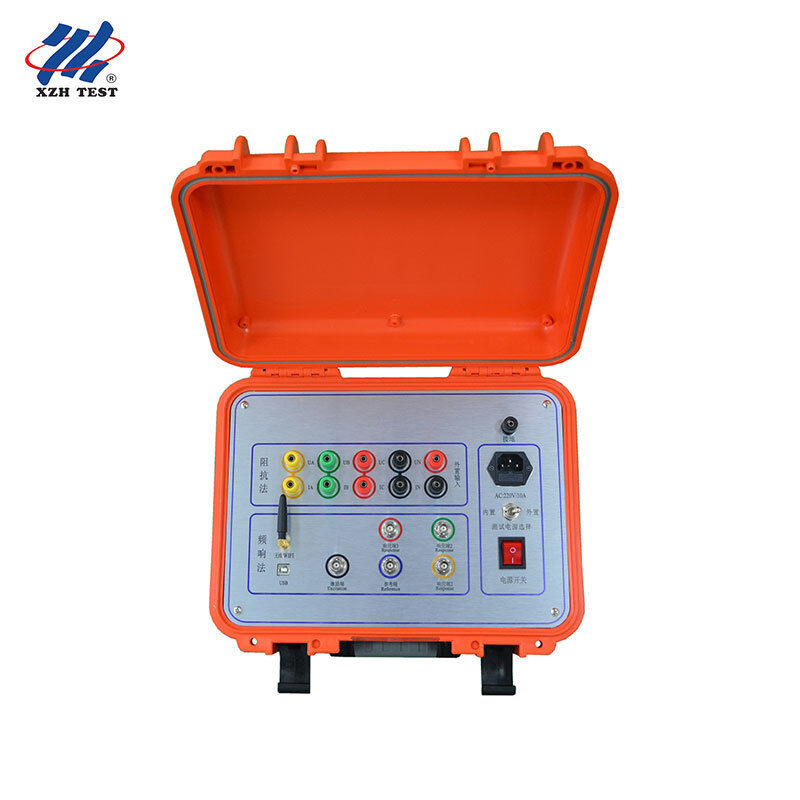

De tester voor transformatorwikkelingsvervorming bestaat uit een meeteenheid en analysesoftware. De meeteenheid wordt bestuurd door een snelle single-chip microcomputer en omvat signaalgeneratie en signaalmeting. De meeteenheid maakt via een USB-interface verbinding met een tablet of laptop.
Tijdens het testen hoeven alleen de verbindingsbusbars van de transformator te worden verwijderd; alle tests kunnen worden voltooid zonder het deksel van de transformator te verwijderen of deze te demonteren.
Het instrument beschikt over meerdere lineaire frequentiesweepmeetsystemen, met een frequentiesweepbereik tot 10MHz. Het frequentiesweepinterval kan worden ingesteld op 0,25 kHz, 0,5 kHz en 1 kHz, wat meer gedetailleerde analyse van transformatorvervorming biedt.
Het instrument is zeer intelligent en gemakkelijk te gebruiken, met functies zoals automatische bereikaanpassing en automatische bemonsteringsfrequentieaanpassing.
De software gebruikt het Windows-platform en is compatibel. Het biedt gebruikers een handigere en gebruiksvriendelijkere weergave-interface.
Het biedt historische curvevergelijkingsanalyse, waardoor meerdere historische curven tegelijkertijd kunnen worden geladen voor observatie. Elke curve kan worden geselecteerd voor horizontale en verticale analyse. Het is uitgerust met een intelligent expertanalysesysteem dat de toestand van de transformatorwikkelingen automatisch kan diagnosticeren. Het kan zes curven tegelijkertijd laden, automatisch relevante parameters voor elke curve berekenen, automatisch wikkelingsvervorming diagnosticeren en diagnostische referentieconclusies geven.
De software heeft krachtige beheersfuncties, die volledig rekening houden met de behoeften van gebruik ter plaatse. Het slaat automatisch omgevingsconditieparameters op om een basis te bieden voor de diagnose van transformatorwikkelingsvervorming. Meetgegevens worden automatisch opgeslagen en het heeft een kleurendrukfunctie, waardoor het handig is voor gebruikers om testrapporten te genereren.
De software is zeer gebruiksvriendelijk. De meeste meetomstandigheden zijn selecteerbare opties. Gedetailleerde transformatorparameters kunnen worden opgeslagen voor diagnostische referentie en hoeven niet ter plaatse te worden ingevoerd; informatie kan later worden toegevoegd of gewijzigd, wat het gebruik gemakkelijker maakt.
De software is zeer intelligent. Na het verbinden van de ingangs- en uitgangssignalen en het instellen van de conditieparameters, kan al het meetwerk worden voltooid. Historische golfvormcurven kunnen op elk moment tijdens de meting worden geopend voor vergelijking en observatie, en de meting kan op elk moment worden gestopt.
De benodigde tijd voor elke fase meting is minder dan 60 seconden. De totale tijd die nodig is voor het meten van wikkelingsvervorming van een powertransformator met hoog-, midden- en laagspanningswikkelingen (ongeacht capaciteit en spanningsniveau) is niet meer dan 10 minuten. Bedradingspersoneel kan de signaalinvoer- en uitvoerleidingen vrij rangschikken zonder de meetresultaten te beïnvloeden. Bedradingspersoneel kan bovenop de transformatorolietank blijven, waardoor het niet meer nodig is om naar beneden te klimmen, waardoor de arbeidsintensiteit wordt verminderd.
V1: Welke soorten transformatoren kan dit diagnosesysteem testen?
De XHBX1502 is ontworpen voor 63kV-500kV-powertransformatoren in generatie-, transmissie- en distributietoepassingen. Het ondersteunt configuraties met meerdere wikkelingen, waaronder hoog-, midden- en laagspanningswikkelingen, waardoor het geschikt is voor zowel verificatie van nieuwe installaties als monitoring van de toestand in bedrijf in industriële onderstations en nutsinfrastructuur.
V2: Vereist het testproces demontage van de transformator?
Nee. Het systeem voert volledig niet-invasieve diagnostiek uit. Alleen de verbindingsbusbars hoeven vóór het testen te worden verwijderd. Alle metingen worden extern uitgevoerd zonder het deksel van de transformator te verwijderen, kerncomponenten te demonteren of de normale onderstationoperaties te onderbreken buiten het geplande onderhoudsvenster.
V3: Hoe lang duurt een volledige diagnostische cyclus?
Elke individuele fase meting is voltooid in minder dan 60 seconden. Een uitgebreide beoordeling van een drievoudige transformator — die hoog-, midden- en laagspanningswikkelingen omvat — duurt niet langer dan 10 minuten, ongeacht de capaciteit of spanningsclassificatie van de transformator, waardoor efficiënte inspectieschema's voor meerdere eenheden mogelijk zijn.
V4: Welke analysefuncties biedt de diagnostische software?
De op Windows gebaseerde software ondersteunt het gelijktijdig laden van maximaal zes frequentierespons-curven voor kruisvergelijking. Het beschikt over een intelligent expert diagnosesysteem dat automatisch curveparameters berekent, patronen van wikkelingsvervorming identificeert en diagnostische referentieconclusies genereert. Historische curve-overlay, horizontale/verticale analysegereedschappen en kleurendrukrapporten zijn standaard.
V5: Hoe detecteert frequentieresponsanalyse wikkelingsvervorming?
Het systeem past lineaire frequentiesweeps toe tot 10MHz (instelbaar in intervallen van 0,25 kHz, 0,5 kHz en 1 kHz) en meet de frequentiedomeinrespons van de wikkeling. Veranderingen in amplitude-eigenschappen en verschuivingen van de resonantiefrequentie duiden op fysieke wikkelingsvervorming veroorzaakt door transportimpacts, elektromagnetische krachten bij kortsluiting of langdurige materiaalafbraak. Vergelijkende analyse met basislijnen en historische curven kwantificeert de ernst van de vervorming voor prioriteitstelling van onderhoud.
