OTD & DDF Transformer Tester met LCD touchscreen

Name: OTD & DDF Transformer Tester met LCD touchscreen
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an Shaanxi China
Merknaam:	XZH TEST
Certificering:	ISO CE
Modelnummer:	XHYS101

Detailinformatie

Plaats van herkomst:

Xi'an Shaanxi China

Merknaam:

XZH TEST

Certificering:

ISO CE

Modelnummer:

XHYS101

Markeren:

High Light

Markeren:

Transformator Tester met groot TFT LCD-scherm

Olie Tan Delta Transformator Tester

Diëlektrische Dissipatiefactor Transformator Tester

Trading Information

Min. bestelaantal:

1 eenheid

Prijs:

Onderhandelbaar

Verpakking Details:

houten verpakking

Levertijd:

5-8 WERKDAGEN

Betalingscondities:

T/T

Levering vermogen:

3000 eenheden/jaar

Productomschrijving

XHYS101 Isolatie-olie dielektrische verlies testeris een gespecialiseerd instrument met hoge precisie dat is ontworpen voor een uitgebreide karakterisering van isolatievloeistoffen die worden gebruikt in elektrische apparatuur.Het meet nauwkeurig drie kritische oliekwaliteitsparameters ∆ dielektrische verliesfactor (tan δ, OTD/DDF), relatieve permittiviteit en gelijkstroomvolumeweerstand, waardoor een compleet dielectrisch profiel wordt bereikt dat veel verder gaat dan eenvoudige uitvalspanningstests.Integratie van geavanceerde microcomputertechnologie op één chip, het apparaat bereikt een volledig onafhankelijke automatisering van de gehele testworkflow: temperatuurstijging, nauwkeurig temperatuursbehoud, zeer nauwkeurige gegevensmonsterneming, wiskundige berekeningen,realtime-resultaatweergaveMet wisselstroomtestspanning tot 2200 V en temperatuurregeling van 40°C tot 120°C,de XHYS101 is het definitieve diagnostische instrument voor de beoordeling van de toestand van de transformator-olie, verouderingsanalyse en besmettingsafdekking.

Technische specificaties

Parameter	Specificatie
Gemeten parameters
Capaciteitsbereik	5 pF 200 pF
Relatieve doorlaatbaarheid	1.000 ¢ 30.000
Dielectrische verliesfactor (Tan δ)	0.00001 ¢ 100
DC-weerstandsbereik	2.5 MΩ·m 20 TΩ·m
Meetsnauwkeurigheid
Relatieve toelating	± 1 × 10) % van de aflezing
Dielektrische verliesfactor	± ((5% van de waarde ± 0,0002)
DC-weerstand	± 10% van de waarde
Resolutie
Capaciteit	0.01 pF
Relatieve toelating	0.001
Dielektrische verliesfactor	0.00001
Testspanning en temperatuur
AC-testspanning	200 ‡ 2200V, continu verstelbaar, 50 Hz
Gelijkstroomtestspanning	0 500 V, continu verstelbaar
Temperatuurbereik	40 ∼ 120°C
Temperatuurnauwkeurigheid	± 0,5°C
Stroomvoorziening
Spanning van de voedingsbron	AC 220V ± 10%
Frequentie van de stroomtoevoer	50 Hz / 60 Hz ± 1%
Energieverbruik	500 W

Belangrijkste prestatiekenmerken

Volledige dielectrische profielanalyse¢ Alle drie de kritische oliekwaliteitsparameters in één geautomatiseerde test worden gemeten: dielectrische verliesfactor (tan δ / OTD / DDF), relatieve permittiviteit en DC-volumeweerstand.Deze uitgebreide gegevensbank maakt het mogelijk de olieveroudering te beoordelen, verontreiniging door polaire verbindingen, vochtinvoer en geleidende deeltjes ¥ veel meer dan een eenvoudige BDV-test kan onthullen.
Volledig onbeheerde automatisering¢ Geïntegreerde microcomputer met één chip regelt de gehele workflow automatisch: temperatuurstijging tot het doel, nauwkeurig thermisch onderhoud op het ingestelde punt, gegevensmonsterneming met hoge resolutie,realtime berekening, en resultaten.
Temperatuurbeheersing op grote afstand Precieze verwarming van 40°C tot 120°C met een nauwkeurigheid van ± 0,5°C maakt een temperatuurafhankelijke dielectrische karakterisering mogelijk.Het meten van tan δ bij verhoogde temperaturen toont een oliedegradatie aan die bij omgevingstemperatuur mogelijk niet zichtbaar is.
Testspanning met dubbele wisselstroom/stroomstroom¢ Continu verstelbaar wisselstroomuitgang (200 ‰ 2200V, 50 Hz) voor dielectriciteitsverlies en permittiviteitsmeting, plus gelijkstroomuitgang (0 ‰ 500V) voor de bepaling van de volumeweerstand.
UltrabreedteweerstandsmetingDe gelijkstroomweerstand van 2,5 MΩ·m tot 20 TΩ·m bestrijkt het volledige spectrum, van zwaar verontreinigde olie tot ongerepte isolerende vloeistof.
Hoogresolutionair lcd-aanraakschermHet grote TFT-LCD-scherm met aanraakinterface biedt een duidelijke visualisatie van meetgegevens en diagnostische resultaten, met ingebouwde gegevensopslag voor langetermijntrends.

Productbeeld

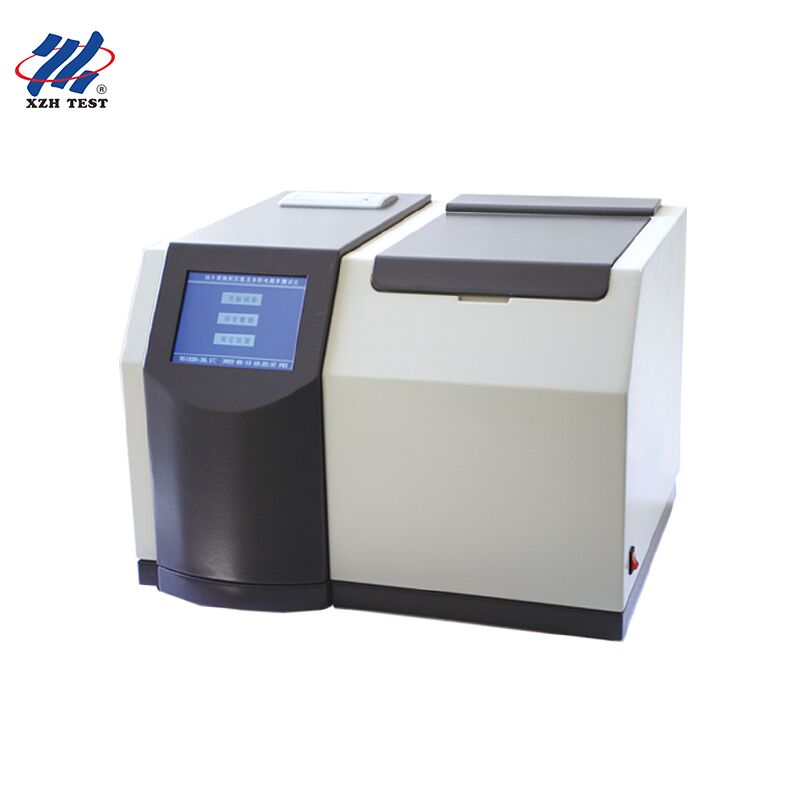

XHYS101 Insulating Oil Dielectric Loss Tester

Gids voor het oplossen van problemen

Uitgave A: "Kortcircuit van de elektrodebeker"
Controleer of de positioneringsgroef van de binnenste en buitenste elektroden zijn uitgelijnd en controleer of de binnenste elektrode niet los is.

Uitgave B: "Bevordert u de kalibratie van de lege beker" wordt weergegeven
Vereist wanneer de capaciteit van de lege beker buiten 60±5 pF ligt. Mogelijke oorzaken: a) onjuist geplaatste elektroden; b) niet schoongemaakte oliebeker ∙ onzuiverheden tussen de elektroden vereisen grondige reiniging.

Vraag C: Buzzer klinkt 5 keer en het instrument keert terug naar het aansteken interface
(a) Controleer of de capaciteit van de lege beker binnen 60 ± 5 pF ligt. (b) Controleer of de oliekop goed is geplaatst en dat er geen ontlading optreedt.

Vraag D: De elektrochemische tijd voor gelijkstroomweerstand blijft op 60 seconden vastgesteld
Controleer of de interne klok van het apparaat correct werkt; stel de klok indien nodig aan.

Vraag E: Het minst significante cijfer van de ingestelde spanningsparameter is niet nul
Gebruik de [Verminderen]-toets om de ingestelde spanningswaarde te verlagen, en gebruik vervolgens de [Verhoog]-toets om de gewenste waarde aan te passen.

Vaak gestelde vragen

V1: Is deze tester geschikt voor specialisten die de toestand van transformatorolie controleren?

Ja, de XHYS101 is het definitieve instrument voor olietoestandmonitoringsprogramma's... die verder gaan dan de standaard uitvalspanningstests.dit instrument meet tan δ (dielektrische verliezenfactor) en gelijkstroomresistiviteit parameters die de oliedegradatie in het vroege stadium door oxidatie laten zien, thermische spanning en accumulatie van polaire verontreinigingen.Specialisten in conditiebewaking kunnen deze parameters in de loop van de tijd volgen om de resterende levensduur van olie te voorspellen en op bewijs gebaseerde olievervangingsbudgetten op te bouwen.

V2: Kunnen hoogspanningsonderzoekslaboratoria dit gebruiken voor materiaalkarakterisering?

Onderzoekslaboratoria ontwikkelen nieuwe isolerende vloeistoffen... synthetische esters, natuurlijke esters, nanofluïden,Voor de productie van dielectrieken en gemengde dielectrieken zijn instrumenten vereist die een precieze dielectrische karakterisering kunnen geven op verschillende temperaturen.Het XHYS101 ̊s 40 ̊ 120°C-bereik met een nauwkeurigheid van ± 0,5°C en een nauwkeurigheid van ± 5% tan δ levert gegevens van publicatiekwaliteit.De gelijkstroomweerstandsmeting tot 20 TΩ·m is bijzonder waardevol voor het karakteriseren van ultrazuivere synthetische vloeistoffen die in HVDC-toepassingen worden gebruikt..

V3: Hoe dient het bedrijven voor het analyseren van elektrische fouten?

Wanneer transformatoren uitvallen, moeten forensische onderzoekers de oorzaak ̇ bepalen en is de olieconditie het belangrijkste bewijs.een verhoogde bruinheid δ met een lage weerstand geeft geleidende besmetting door boogvorming aanEen verhoogde bruinheid δ bij normale weerstand wijst op oxidatie; veranderingen in de permittiviteit kunnen wijzen op het binnendringen van vocht.verstrekken van uitgebreid forensisch bewijsmateriaal voor verzekeringsclaims en ondersteuning bij rechtszaken.

V4: Is het geschikt voor transformatorlevensverlenging en consultants voor vermogensbeheer?

Assetsmanagement-consultants die advies geven over transformatorlevensverlenging versus vervangingsbeslissingen, hebben objectieve gegevens nodig om aanbevelingen van miljoenen dollars te rechtvaardigen.De dielectrische verliezen en weerstandsmetingen van de XHYS101's leveren de granulaire olieconditiegegevens die nodig zijn om de resterende levensduur te modelleren. Tan δ trending bij verhoogde temperatuur onthult afbraak van isolatiepapier dat correleert met de mate van polymerisatie (DP)

V5: Kunnen specialisten in olieverwinning dit gebruiken om de doeltreffendheid van de behandeling te verifiëren?

Olieherstelbedrijven die gebruikte transformatorolie verwerken door filtratie, ontgassing en kleibehandeling, moeten aantonen dat de teruggewonnen olie aan de specificaties voldoet.De XHYS101 biedt het volledige voor- en na-dielektrische profiel: bij de eerste meting wordt de mate van verontreiniging gekwantificeerd en bij de meting na de herwinning wordt gecontroleerd of de verontreiniging is hersteld tot aanvaardbare niveaus.Deze gedocumenteerde verbetering rechtvaardigt de investering in terugwinning en biedt kwaliteitsborging dat hernieuwde olie betrouwbaar in gebruik zal zijn.
