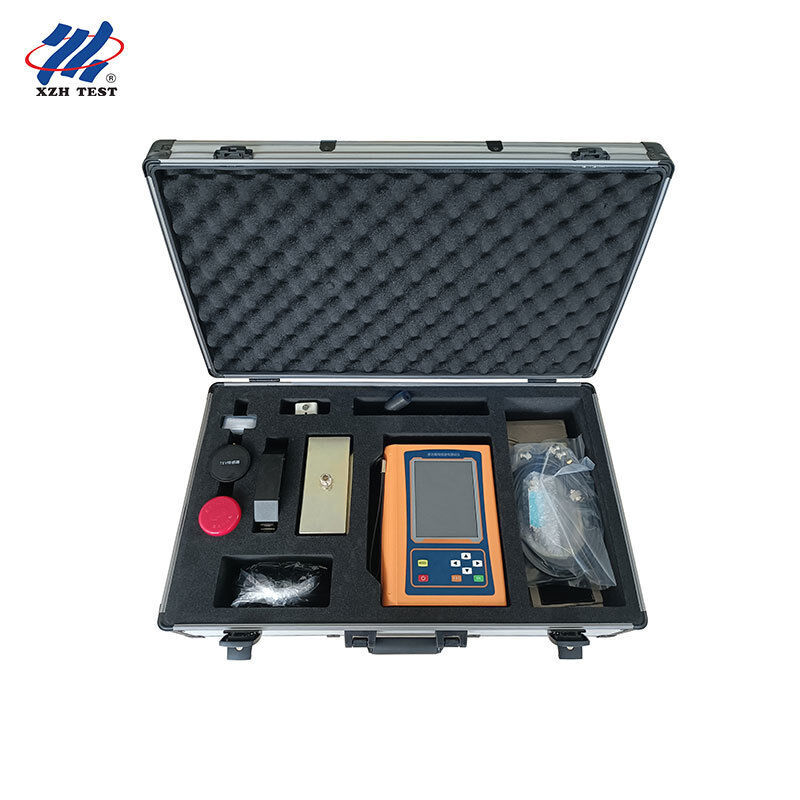

Multifunctionele Gedeeltelijke Ontladings tester voor Isolatie Diagnostiek| XHJF801B

Name: Multifunctionele Gedeeltelijke Ontladings tester voor Isolatie Diagnostiek| XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH TEST
Certificering:	CE/ISO
Modelnummer:	XHJF801B

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH TEST

Certificering:

CE/ISO

Modelnummer:

XHJF801B

Markeren:

High Light

Markeren:

isolatie diagnostische tester

transformator gedeeltelijke ontladings tester

XHJF801B fabriekstest

Trading Information

Min. bestelaantal:

1 eenheid

Prijs:

Onderhandelbaar

Verpakking Details:

Houten verpakkingen

Levertijd:

5-8 werkdagen

Betalingscondities:

t/t

Levering vermogen:

1000 eenheden per jaar

Productomschrijving

De XHJF801B is een multifunctionele partiële ontlading (PD) tester gebouwd voor isolatie diagnostiek in fabriek en laboratorium omgevingen.detectie van hoogfrequente (HF) en transitieve aardspanning (TEV) met PRPD/PRPS-faseopgeloste analyse, biedt het transformator- en schakelmachinefabrikanten, testlaboratoria van derden en onderzoeksinstituten een nauwkeurig instrument voor fabrieksontvangstproeven,typeproeven en evaluatie van de isolatiecondities op lange termijn.

Doelgroep

Ontworpen voor fabrikanten, laboratoria en testinstituten:

Fabrikanten van transformatoren, schakeltoestellen en GIS die fabrieksontvangst en typetoetsing uitvoeren

Testlaboratoria en onderzoeksinstituten van derden voor isolatie-diagnostiek

Teams voor kwaliteitsinspectie van elektriciteitsapparatuur die de veroudering en defecten van isolatie beoordelen

Belangrijkste kenmerken

Vier detectiekanalen: ultrasone AE, UHF, HF en TEV voor een uitgebreide isolatieanalyse

PRPD- en PRPS-fase-opgeloste analyse voor nauwkeurige identificatie van de ontladingsbron

Contactultrasoon omvat SF6 (20~80 kHz) en oliegevulde (80~200 kHz) apparatuur

Hoge resolutie van 0,1 dB over alle sensoren voor herhaalbare meetgegevens

Gegevensopslag, weergave, verwijdering en golfvormopname voor testrapporten

Alarmdrempels op meerdere niveaus met een kleurencodificeerde amplitude

Lithiumbatterij met een grote capaciteit en een compacte mainframe van 1,35 kg voor flexibele testinstellingen

Linux ingebed besturingssysteem dat toekomstige functie-uitbreiding en -integratie ondersteunt

Toepassingen

Fabriekscontrole (FAT) van transformatoren, schakelapparatuur en GIS

Isolatiefoutlocaties en -typeonderzoeken in het laboratorium

Diagnostiek van met gas geïsoleerde en met olie gevulde energieapparatuur

Evaluatie van de veroudering van de isolatie op lange termijn voor onderzoeksinstituten

Technische specificaties

Sensor / Parameter	Specificatie
Niet-contact ultrasoon (AA)	Centrum 40kHz ±1kHz; bereik -7~68dBuV; resolutie 0.1dB
Contact ultrasoon (AE)	20~80 kHz (SF6) / 80~200 kHz (olie); dynamische 60 dB; resolutie 0,1 dB
Transiente aardspanning (TEV)	3MHz~100MHz; bereik 0~60dBmV; resolutie 0.1dB
Ultrahoge frequentie (UHF)	300MHz~1500MHz; bereik -70~-10dBm; resolutie 0.1dBm
Hoogfrequentie (HF)	0.3MHz~30MHz; bereik 0~70dB; winst -30~20dB; 50Ω input
Operatieomgeving	-20°C tot 50°C; luchtvochtigheid 0 tot 85%
Afbeelding	5.6 inch TFT-LCD in kleur, 480×640
Afmetingen / Gewicht	230 × 170 × 48 mm; 1,35 kg
Levensduur van de batterij	Ongeveer 6 uur (lithiumbatterie met grote capaciteit)

Veelgestelde vragen

Kan de XHJF801B worden gebruikt voor fabriekstests van transformatoren?

Ja, het contact-ultrasoonkanaal (AE) bedraagt 80~200kHz voor oliegevulde apparatuur en het HF-kanaal (0,3~30MHz) meet de ontlading op aardingsleidingen,met een vermogen van meer dan 10 W,.

Ondersteunt het een PRPD/PRPS-analyse voor diagnostische rapporten?

Ja, het instrument biedt fase-lineaire, PRPD- en PRPS-analyses, waardoor de ontladingsbron duidelijk kan worden geïdentificeerd en professionele isolatie-diagnostische rapporten kunnen worden ondersteund.

Wat is de meetresolutie en -nauwkeurigheid?

Alle detectiekanalen bieden een resolutie van 0,1 dB (0,1 dBm voor UHF) met een lineariteitsfout van minder dan ± 20%, waardoor herhaalbare, zeer nauwkeurige meetgegevens worden gewaarborgd.

Welke frequentiebanden dekt het voor verschillende soorten apparatuur?

AE: 20~80kHz (SF6) en 80~200kHz (met olie gevuld); UHF: 300MHz~1500MHz; HF: 0.3MHz~30MHz; TEV: 3MHz~100MHz, voor GIS, transformatoren, schakelapparatuur en kabels.

Kunnen gegevens worden geëxporteerd voor testrapporten van derden?

De testgegevens en de golfvormopnames kunnen worden opgeslagen en geëxporteerd naar een USB-stick (FAT32), waardoor ze gemakkelijk kunnen worden geïntegreerd in fabriekstestrapporten en certificeringsdocumentatie van derden.
