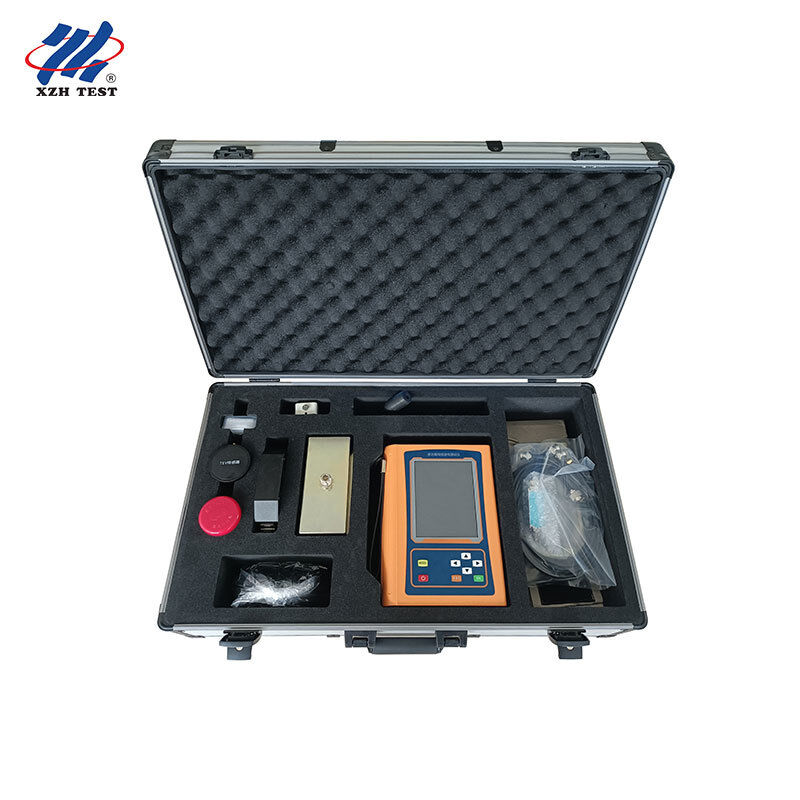

Multifunctionele Gedeeltelijke Ontladingsmeter voor Live Detectie op Locatie|XHJF801B
Multifunctionele Gedeeltelijke Ontladingsmeter voor Live Detectie op Locatie|XHJF801B
  • Multifunctionele Gedeeltelijke Ontladingsmeter voor Live Detectie op Locatie|XHJF801B
  • Multifunctionele Gedeeltelijke Ontladingsmeter voor Live Detectie op Locatie|XHJF801B
  • Multifunctionele Gedeeltelijke Ontladingsmeter voor Live Detectie op Locatie|XHJF801B

Multifunctionele Gedeeltelijke Ontladingsmeter voor Live Detectie op Locatie|XHJF801B

Productdetails:
Plaats van herkomst: China
Merknaam: XZH TEST
Certificering: CE/ISO
Modelnummer: XHJF801B
Detailinformatie
Plaats van herkomst:
China
Merknaam:
XZH TEST
Certificering:
CE/ISO
Modelnummer:
XHJF801B
Markeren:

High Light

Markeren:

gedeeltelijke ontladingsmeter op locatie

,

schakelapparatuur PD-detector

,

XHJF801B live detectie

Trading Information
Min. bestelaantal:
1 eenheid
Prijs:
Onderhandelbaar
Verpakking Details:
Houten verpakkingen
Levertijd:
5-8 werkdagen
Betalingscondities:
t/t
Levering vermogen:
1000 eenheden per jaar
Productomschrijving

De XHJF801B is een vier-in-één multifunctionele gedeeltelijke ontladings (PD) tester, ontworpen voor live detectie ter plaatse van hoogspanningsapparatuur. Door de integratie van contactloze/contact ultrasone (AA/AE), transient earth voltage (TEV), hoogfrequente (HF) en ultrahoogfrequente (UHF) detectie, stelt het nutsbedrijven en onderhoudsteams van onderstations in staat om snel isolatiedefecten in schakelapparatuur, GIS, transformatoren en kabelsystemen tijdens bedrijf te lokaliseren, waardoor ongeplande uitval wordt verminderd en de betrouwbaarheid van het net wordt verbeterd.

XHJF801B

Doelgroep

Ontworpen voor inspectie- en live-detectieteams in het veld:

  • Onderhoudspersoneel van onderstations en distributienetwerken dat inspecties uitvoert op gedeeltelijke ontladingen tijdens bedrijf (live)
  • Onderhoudsteams voor kabellijnen die kabelverbindingen, eindstukken en afgeschermde leidingen testen
  • Veldtechnici van energiebedrijven die conditiegebaseerd onderhoud (CBM) uitvoeren aan schakelapparatuur en GIS

Belangrijkste kenmerken

  • Vier-in-één detectie: ultrasoon (AA/AE), TEV, HF en UHF in één handinstrument
  • Geavanceerde RF- en hoogfrequente signaalverwerking voor hoge gevoeligheid en anti-interferentie ter plaatse
  • Ingebouwde contactloze luchtgekoppelde sensor; optionele externe oppervlakgekoppelde ultrasone sensor
  • Fase-lineaire, PRPD en PRPS analysevensters voor intuïtieve ontladingsdiagnose
  • Gegevensopslag, weergave, verwijdering en golfvormopname voor rapportage ter plaatse
  • Meerdere alarmdrempels met kleurgecodeerde amplitudeprompts
  • Lithiumbatterij met grote capaciteit voor 6-8 uur continue veldoperatie
  • Linux ingebed besturingssysteem voor gemakkelijke toekomstige functie-uitbreiding

Toepassingen

  • Live detectie ter plaatse van schakelapparatuur (schakelkasten) en GIS
  • Kabelverbindingen, eindstukken en hoogspanningskabelisolatie
  • Krachttransformatoren en doorvoeren tijdens inspectie onder spanning
  • Stroomrails, isolatoren en andere elektrische apparatuur onder spanning

Technische specificaties

Sensor / Parameter Specificatie
Contactloze Ultrasoon (AA) Centrum 40kHz ±1kHz; bereik -7~68dBuV; resolutie 0,1dB
Contact Ultrasoon (AE) 20~80kHz (SF6) / 80~200kHz (olie); dynamisch 60dB; resolutie 0,1dB
Transient Earth Voltage (TEV) 3MHz~100MHz; bereik 0~60dBmV; resolutie 0,1dB
Ultra-Hoge Frequentie (UHF) 300MHz~1500MHz; bereik -70~-10dBm; resolutie 0,1dBm
Hoge Frequentie (HF) 0,3MHz~30MHz; bereik 0~70dB; versterking -30~20dB; 50Ω ingang
Bedrijfsomgeving -20°C~50°C; vochtigheid 0~85%
Display 5,6-inch kleurenscherm TFT LCD, 480×640
Afmetingen / Gewicht 230×170×48mm; 1,35kg
Batterijduur Ongeveer 6 uur (lithiumbatterij met grote capaciteit)

Veelgestelde vragen

Welke apparatuur kan de XHJF801B ter plaatse testen?
Het dekt schakelapparatuur, GIS, krachttransformatoren, doorvoeren, hoogspanningskabels en kabelverbindingen. Met vier detectiemethoden (ultrasoon, TEV, HF en UHF) past het zich aan verschillende apparatuurtypen en veldomstandigheden aan.
Kan het live (onder spanning) detectie uitvoeren zonder uitval?
Ja. De XHJF801B is ontworpen voor niet-intrusieve, live detectie volgens de technische specificatie voor live detectie. Sensoren worden dicht bij het apparatuuroppervlak of de aardingskabels geplaatst, dus er is geen stroomuitval vereist.
Welke detectiemethode moet ik gebruiken voor schakelapparatuur?
Voor schakelapparatuur zijn TEV (transient earth voltage) en ultrasoon (AA/AE) de primaire methoden. TEV detecteert interne ontlading op het oppervlak van de kast, terwijl ultrasoon oppervlakteontlading en corona lokaliseert.
Hoe lang gaat de batterij mee voor een volledige inspectiedag?
De lithiumbatterij met grote capaciteit biedt ongeveer 6 uur continu gebruik op één lading, voldoende voor een volledige dienst van veldinspectie. De oplaadtijd is ongeveer 2-4 uur.
Kan het gegevens en golfvormen opslaan voor mijn inspectierapport?
Ja. Het ondersteunt gegevensopslag, weergave en verwijdering, plus golfvormopname. Bestanden kunnen worden geëxporteerd naar een USB-stick (FAT32) voor rapportage en archivering.
