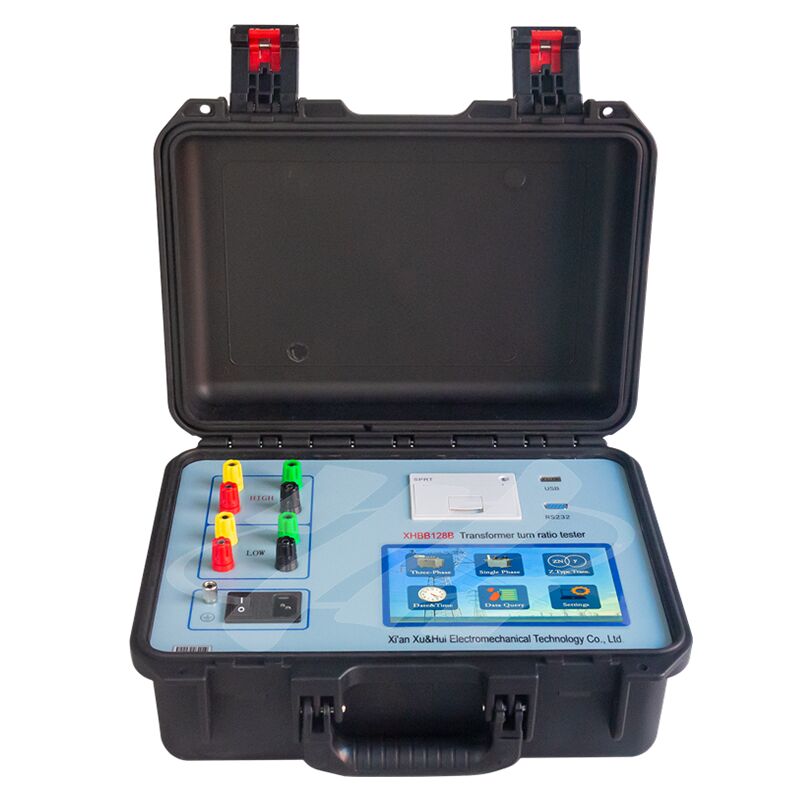

Digitale TTR-tester met driefase-uitgang

XHBB128B

In het productieproces van halfafgewerkte en afgewerkte producten van vermogenstransformatoren, voorafgaand aan de inbedrijfstelling van nieuw geïnstalleerde transformatoren, en in overeenstemming met de preventieve testvoorschriften uitgevaardigd door het Ministerie van Elektriciteit, is het testen van de wikkelverhouding (of spanningsverhouding) van operationele transformatoren verplicht. Deze test verifieert de nauwkeurigheid van de transformatorwikkelverhoudingen, de functionaliteit van lastschakelaars, de aanwezigheid van kortsluitingen tussen wikkelingen en de haalbaarheid van parallelle werking voor transformatoren. Traditionele wikkelverhoudingsbruggen hebben last van niet-intuïtieve aflezingen en vereisen fase-voor-fase meting. In tegenstelling hiermee pakt de Wikkelverhoudingstester deze beperkingen aan met een eenvoudige, intuïtieve bediening; hij bevat een driefasige precisie-omvormer voeding, waardoor snelle tests en een hoge meetnauwkeurigheid mogelijk zijn.

Functionele kenmerken

(1). Het instrument maakt gebruik van een driefasige precisie-omvormer voeding in plaats van een eenfasige netvoeding als meetspanning, wat de harmonische invloed van de netspanning tijdens de meting elimineert en de meting nauwkeuriger maakt. Wanneer de werkvoeding een generator is, heeft dit geen effect.

(2). De driefasige uitgangsspanning wordt gebruikt om de testsnelheid te verbeteren, de interfasehoek te meten en de transformatorbedradingsgroep 0-11 automatisch te identificeren.

(3). Het is van toepassing op een breed scala aan transformatoren, met name voor de meting van Z-type transformatoren, gelijkrichtertransformatoren, aardingstransformatoren, elektrische oventransformatoren, faseverschuivingstransformatoren, balanstransformatoren en andere transformatoren. De meetparameters zijn het meest uitgebreid.

(4). De zelfgemaakte precisie driefasige omvormer voeding wordt gebruikt, die bescherming heeft tegen omgekeerde aansluiting van hoge en lage spanning, bescherming tegen kortsluiting tussen wikkelingen van de transformator, bescherming tegen openen en sluiten van de lastschakelaar en volledige kortsluitbeveiliging van de uitgang om de stabiliteit van het instrument te verhogen.

(5). Na het invoeren van de nominale parameters kan het automatisch de transformatorverhouding, foutwaarde en aftakpositie van de lastschakelaar meten. Vooral voor de lastschakelaar met asymmetrische aftakking kan het ook de exacte positie van de transformatorlastschakelaar nauwkeurig meten. Het kan de lastschakelaar met maximaal 99 aftakpunten meten.

(6). Het maakt gebruik van een 7-inch high-definition kleuren touchscreen LCD met modulaire weergave. Er zijn Chinese prompts voor elke bedieningsstap. De instrumentbediening kan worden voltooid door alleen naar de LCD-prompts te kijken zonder instructies.

(7). Het instrument heeft zowel printuitvoer, USB-flashdisk-interface als RS232-interface, wat handig is voor papierloos werken.

(8). De multifunctionele technische kunststof doos met koude- en temperatuurbestendigheid, afdichting en waterdichtheid, val- en schokbestendigheid wordt gebruikt om veldtests te vergemakkelijken.

Driefasige transformator y-d-11, spanningscombinatie 110 ± 8 × 1,25% / 10,5 transformator. Voer de bedrading uit volgens figuur 6.
