Transformatorwikkelingsvervormingsanalysator met frequentie sweep| XHBX1502

Name: Transformatorwikkelingsvervormingsanalysator met frequentie sweep| XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an Shaanxi China
Merknaam:	XZH TEST
Certificering:	ISO CE
Modelnummer:	XHBX1502

Detailinformatie

Plaats van herkomst:

Xi'an Shaanxi China

Merknaam:

XZH TEST

Certificering:

ISO CE

Modelnummer:

XHBX1502

Markeren:

High Light

Markeren:

Segmentfrequentie-sweepmeting Transformer Winding Deformation Analyzer

Digitale DDS-gebaseerde high-speed frequentie-sweeping Frequency Response Analyzer

Wireless Bluetooth Interface Transformer Tester

Trading Information

Min. bestelaantal:

1set

Prijs:

Onderhandelbaar

Verpakking Details:

houten verpakking

Levertijd:

5-8 WERKDAGEN

Betalingscondities:

T/T

Levering vermogen:

3000 eenheden/jaar

Productomschrijving

XHBX1502 Transformer Winding Deformation Analyzeris een geavanceerd, niet-destructief diagnostisch instrument op basis van de technologie Frequency Response Analysis (FRA),met een vermogen van meer dan 50 W,Wanneer een transformator wordt geproduceerd, heeft elke wikkeling een unieke, stabiele frequentie-responssignatuur die wordt bepaald door de parameters van de gedistribueerde capaciteit (Ci) en de inductantie (Li).Gebeurtenissen zoals kortsluitingsfouten, transportinslagen, seismische activiteit of elektromagnetische krachten van doorbrekingsstromen kunnen wikkels fysiek verplaatsen of vervormen,het wijzigen van deze verdeelde parameters en het produceren van meetbare veranderingen in de frequentie-responsDe XHBX1502 maakt gebruik van DDS-gebaseerde digitale high-speed frequentie sweeping om deze signaturen vast te leggen en te vergelijken.en de richting van de afwijkingen van de reactie om te bepalen of de transformator een grote reparatie nodig heeft.

Technische specificaties

Parameter	Specificatie
Metingprestaties
Amplitude meetbereik	-120 dB tot +20 dB
Amplitude-metingsnauwkeurigheid	0.1 dB
Scanningfrequentie nauwkeurigheid	0.005%
Herhaalbaarheid van de test in fase	990,9%
Signaalkenmerken
Signalinputimpedantie	1 MΩ
Impedantie van het signaal	50 Ω
Signal-uitgangsamplitude	± 20 V
Toepassings- en fysieke eigenschappen
Toepasselijke transformatorcategorie	63 kV 500 kV
Instrumentdimensies (L × W × H)	340 × 240 × 210 mm
Afmetingen van de behuizing (L × W × H)	370 × 280 × 260 mm
Afmetingen van de kabelbox (L × W × H)	420 × 300 × 300 mm
Totaal gewicht	20 kg
Milieu
Werktemperatuur	-10°C tot +40°C
Bergingstemperatuur	-20°C tot +70°C
Relatieve luchtvochtigheid	< 90%, niet-condenserend

Belangrijkste prestatiekenmerken

DDS-gebaseerde digitale hoogfrequentiebeschermingDe technologie Direct Digital Synthesis (DDS) genereert nauwkeurige, herhaalbare prikkelingssignalen over het meetfrequentiebereik, met een scanscherpte van 0,005% en 99.9% herhaalbaarheid van de test in fase voor zeer betrouwbare vergelijkingen vóór en na.
Segmented Frequency Sweep-metingDe frequentiespectrum wordt automatisch verdeeld in geoptimaliseerde segmenten, waarbij de meetresolutie wordt geconcentreerd in de frequentiebanden die het meest gevoelig zijn voor specifieke wikkeling vervorming modimet een diameter van niet meer dan 20 mm, en hoopcompressie.
Breed dynamisch bereikDe amplitude meetbereik van (-120 dB) tot (+20 dB) vangt zowel subtiele veranderingen in het begin van de wikkeling als grove vervormingssignaturen vast, met 0.Resolutie van 1 dB voor fijn onderscheid tussen normale verouderingseffecten en foutgerelateerde structurele veranderingen.
Draadloze Bluetooth-interfaceDe geïntegreerde Bluetooth-connectiviteit maakt draadloze gegevensoverdracht naar een pc of tablet mogelijk voor geavanceerde analyse, rapportagegeneratie,en databankbeheer het elimineren van kabelverwarring in de werkruimte.
Niet-destructieve testmethodeDe analyse van de frequentiereactie vereist geen olieafvoer, geen interne toegang,en geen hoogspanningsopwinding ‡ waardoor het inherent veiliger en sneller is dan alternatieve diagnostische methoden en tegelijkertijd een gelijkwaardige of betere detectiegevoeligheid biedt voor wikkeling vervorming.
Driefasige vergelijkende analyse¢ Veldt en overlapt frequentiebeschermingssignaturen van alle drie de fasen tegelijkertijd, waardoor onmiddellijke visuele vergelijking mogelijk is van afwijkingen tussen fasen die een asymmetrische wikkeling vervormen.
Robuuste verpakkingen¢ Instrumentenkoffer van aluminiumlegering en afzonderlijke kabeldoos zorgen voor een robuuste bescherming tijdens transport en opslag,met een totaal systeemgewicht van 20 kg dat de draagbaarheid in evenwicht brengt met de instrumentatiemogelijkheden voor 63kV/500kV-tests.

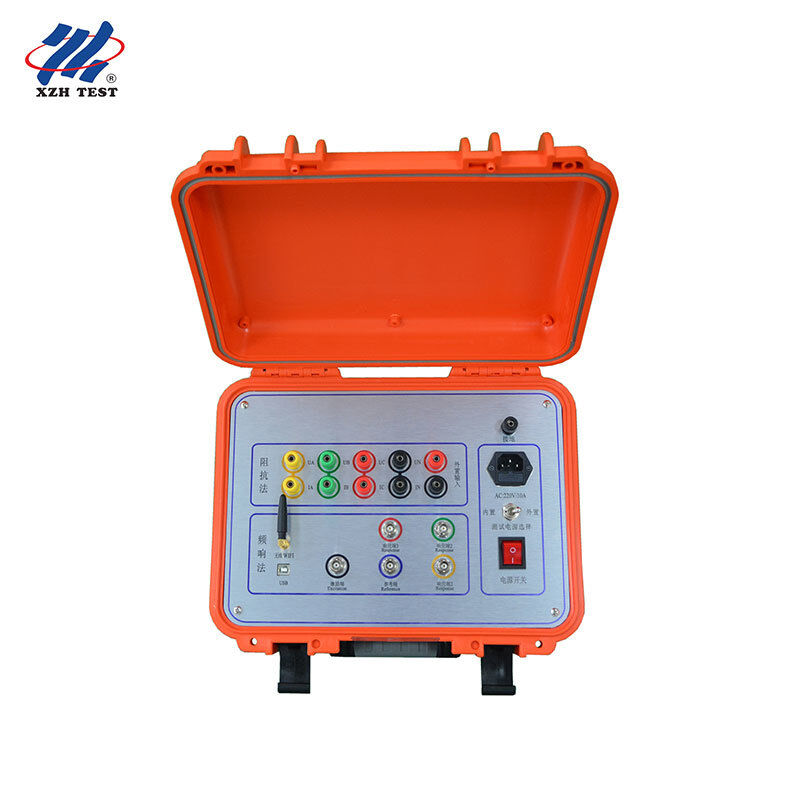

Productbeeld

XHBX1502

Vaak gestelde vragen

V1: Is deze analysator geschikt voor specialisten op het gebied van transformerconditiemonitoring en diagnose?

Ja, de XHBX1502 is een essentieel hulpmiddel voor transformator condition monitoring programma's, in tegenstelling tot olie testen of elektrische metingen die secundaire effecten detecteren,De FRA meet rechtstreeks de mechanische integriteit van de wikkels ̇ de fysieke structuur zelfDe diagnostische specialisten kunnen een basisfrequentiereactie-vingerafdruk vaststellen wanneer bekend is dat de transformator gezond is (na de productie of de ingebruikname),vervolgens periodieke hertestingen uitvoeren om progressieve vervorming te detecteren door opgehoopte foutblootstellingDe herhaalbaarheid van 99,9% zorgt ervoor dat de waargenomen veranderingen echte structurele ontwikkelingen zijn in plaats van variabiliteit in de metingen.

V2: Kunnen onderhoudsingenieurs van hoogspanningsonderstations dit gebruiken voor routinematige inspecties?

De onderhoudsteams van de substations die de transformatoren van 63 kV/500 kV beheren, kunnen de FRA-tests integreren in de onderhoudsprogramma's voor geplande storingen.De XHBX1502's DDS-gebaseerde geautomatiseerde frequentiesweep en Bluetooth draadloze gegevensoverdracht stroomlijnen de testworkflow: verbind het instrument, start de geautomatiseerde sweep-sequentie en bekijk de vergelijkende frequentie-responsgrafiek.De gesegmenteerde sweepfunctie optimaliseert de testduur en behoudt de diagnostische gevoeligheid, waardoor het praktisch is om meerdere transformatoren te testen tijdens een enkel gepland uitvalvenster.

V3: Hoe dient het transformatorfabriekstests en R&D-afdelingen?

Transformatorfabrikanten en R&D-centra gebruiken FRA voor ontwerpvalidatie, type testen en kwaliteitsborging.1 dB amplitude nauwkeurigheid, 99,9% herhaalbaarheid) biedt de vereiste precisie voor technische analyse van wikkelingontwerp alternatieven, onderzoek van de fabricage toleranties,en het vaststellen van fabrieksbasissignaturenDe draadloze Bluetooth-interface maakt naadloze integratie met technische werkstations mogelijk voor geavanceerde na-verwerking, vergelijking met ontwerpsimulaties,en archivering van fabrieksreferentiegegevens voor de gehele levensduur van de transformator.

V4: Is het geschikt voor elektrische forensische onderzoeksteams na een storing?

Wanneer een transformator een grote doorbrekingsfout of een beschermende relaisoperatie ondergaat, moeten forensische onderzoekers bepalen of de transformator veilig is om weer in gebruik te nemen of gerepareerd moet worden.De XHBX1502 levert het kritieke mechanische integriteit bewijs: de vergelijking van de frequentierespons na de storing met de basislijn vóór de storing (of met de basislijnen van zustereenheden) laat zien of de wikkels zijn verplaatst.kwantificeerbare gegevens zijn essentieel voor de verwerking van verzekeringsclaim, garantie geschillenbeslechting, en regelgevende incidentenrapportering ¥ dat vaak het verschil maakt tussen een eenvoudig besluit om weer in gebruik te worden genomen en een onnodige, kostbare interne inspectie.

Vraag 5: Kunnen verzekeringsassessors voor transport en logistiek dit gebruiken voor schadecontrole?

Wanneer grote transformatoren per weg, spoor of zee worden vervoerd, kunnen de mechanische schokken en trillingen, zelfs zonder zichtbare externe schade, leiden tot verplaatsing van de winding.Verzekeringsbeoordelers en logistieke dienstverleners kunnen de XHBX1502 gebruiken voor baseline-meting vóór transport en verificatie na leveringEen stabiele frequentiebescherming bevestigt dat de transformator het transport heeft overleefd zonder interne mechanische schade.het verstrekken van objectief bewijsmateriaal voor de afmelding van de vrachtverzekering en het beschermen van alle partijen tegen geschillen over wanneer en waar schade is ontstaanHet instrument heeft een totaal systeemgewicht van 20 kg, wat het praktisch maakt voor gebruik op zowel verzend- als ontvangstlocaties.
