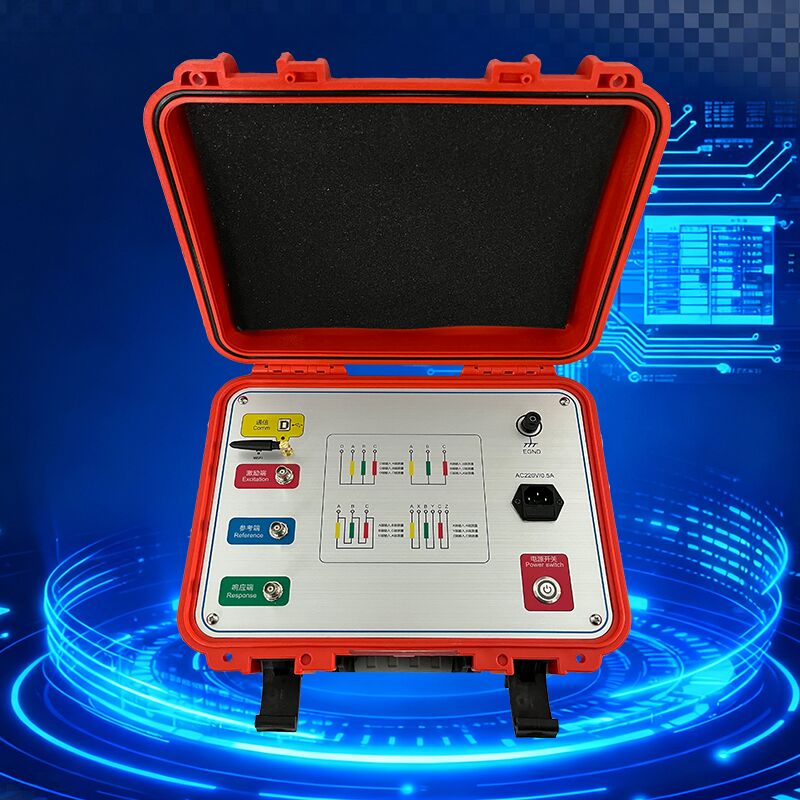

XHBX1501
Productoverzicht
Wanneer een transformator wordt ontworpen en gebouwd, liggen de spoelen en de interne lay-out vast. Voor transformatoren met meerdere wikkelingen hebben spoelen die overeenkomen in spanningsklasse en wikkelmethode vaste Ci- en Li-parameters—dus hun frequentiedomeinresponsen zijn vast en de driefasige spoelfrequentiepatronen kunnen direct worden vergeleken.
Problemen zoals kortsluiting (tijdens het testen), transportschade (spoelbeweging) of spoelvervorming door elektromagnetische spanning (tijdens storingen) veranderen de verdeelde parameters van de wikkeling. Dit verstoort de oorspronkelijke frequentie-eigenschappen van de transformator: denk aan verschuivingen in responsamplitude of resonantiefrequenties. Onze Transformator Wikkeling Tester gebruikt responsanalyse om deze problemen niet-destructief te detecteren—het is perfect voor het controleren van interne fouten in 63kV tot 500kV vermogenstransformatoren.
De tester meet hoe wikkelparameters reageren over verschillende frequenties en vertaalt die gegevens vervolgens in inzichten over de ernst van de vervorming: hij kijkt naar hoe groot de veranderingen zijn, waar/wanneer frequentieresponsen verschuiven en algemene trends. Met deze informatie kunt u zien of een transformator ernstig beschadigd is en een volledige revisie nodig heeft.
Zelfs als u geen oude frequentiegegevens voor een werkende transformator heeft, kunt u toch fouten beoordelen door de spectra van defecte spoelen te vergelijken. Het hebben van originele wikkelgegevens maakt het echter veel gemakkelijker om de prestaties te volgen, ongevallen te analyseren en onderhoud te plannen.
Deze tester combineert een laptop met een single-chip microcomputer voor supernauwkeurige metingen. Hij is klein, eenvoudig te gebruiken (volg de handleiding of neem een snelle training) en heeft alle test-/analysetools die u nodig heeft—geen technische expert vereist.
Technische parameters
| In-fase test herhaalbaarheid |
99,9% |
| Signaaluitgang amplitude |
±20V |
| Signaaluitgang impedantie |
50Ω |
| Signaalingang impedantie |
1MΩ |
| Scannende frequentie nauwkeurigheid |
0,005% |
Prestatie-eigenschappen
- Hoge snelheid dual-channel 16-bit A/D sampling (golfvormcurves tonen duidelijke veranderingen tijdens testen ter plaatse wanneer de kraanschakelaar wordt gewijzigd).
- Signaaluitgang amplitude is softwarematig instelbaar, met een maximale piekamplitude van ±10V.
- De computer analyseert automatisch de testresultaten en genereert elektronische documenten (Word).
- Het instrument beschikt over een dubbel meetsysteem met zowel lineaire sweep frequentie meting als gesegmenteerde sweep frequentie meting mogelijkheden, compatibel met de twee huidige technische benaderingen die in China worden gebruikt.
- De amplitude-frequentiekarakteristieken voldoen aan de nationale technische specificaties voor amplitude-frequentiekarakteristiek testers. De horizontale as (frequentie) heeft zowel lineaire als logaritmische schalen, dus de afgedrukte curve kan een lineaire of logaritmische schaalcurve zijn, die de gebruiker kan selecteren op basis van zijn behoeften.
