XHBX1501
Productoverzicht
Wanneer het ontwerp en de productie van een transformator zijn afgerond, worden de spoelen en de interne structuur van de transformator bevestigd.De definitieve parameters (Ci) van de spoelen met dezelfde spanningsklasse en wikkelmethode zijn:Dit betekent dat de frequentiespectrums van de driefasespoelen vergelijkbaar zijn.
Interturn- of fase-naar-fase kortsluitingen tijdens het testen, botsingen tijdens het transport (die een verplaatsing van de spoel veroorzaken),of spoel vervorming door elektromagnetische krachten tijdens kortsluiting / fout werking zal de verdeelde parameters van de transformator wikkels veranderenDit wijzigt verder de oorspronkelijke frequentiedomein kenmerken, zoals amplitude veranderingen in frequentie reacties en resonantie frequentie verschuivingen.ontwikkeld op basis van antwoordaanalysemethodenHet is geschikt voor het detecteren van interne structurele storingen in transformatoren met een vermogen van 63 kV tot 500 kV.
Deze tester kwantificeert de reactieveranderingen van transformatorwindingparameters in verschillende frequentiedomeinen.Het bepaalt de mate van interne wikkeling vervorming door het analyseren van de grootte van de veranderingen van de parameter, de amplitude/regio van de frequentiereactieverschuivingen en de tendens van deze variaties.Dit stelt de gebruikers in staat te beoordelen of de transformator ernstige schade heeft geleden en een herziening vereist op basis van de meetresultaten.
Voor operationele transformatoren kan de breuksterkte worden beoordeeld door de kenmerkende spectra van de defecte spoelen te vergelijken, zelfs zonder historische frequentiedomein kenmerkende gegevens.met originele wikkelingskenmerken gegevens biedt meer nauwkeurige en betrouwbare ondersteuning voor de evaluatie van de werking van de transformator, analyse na storing en onderhoud.

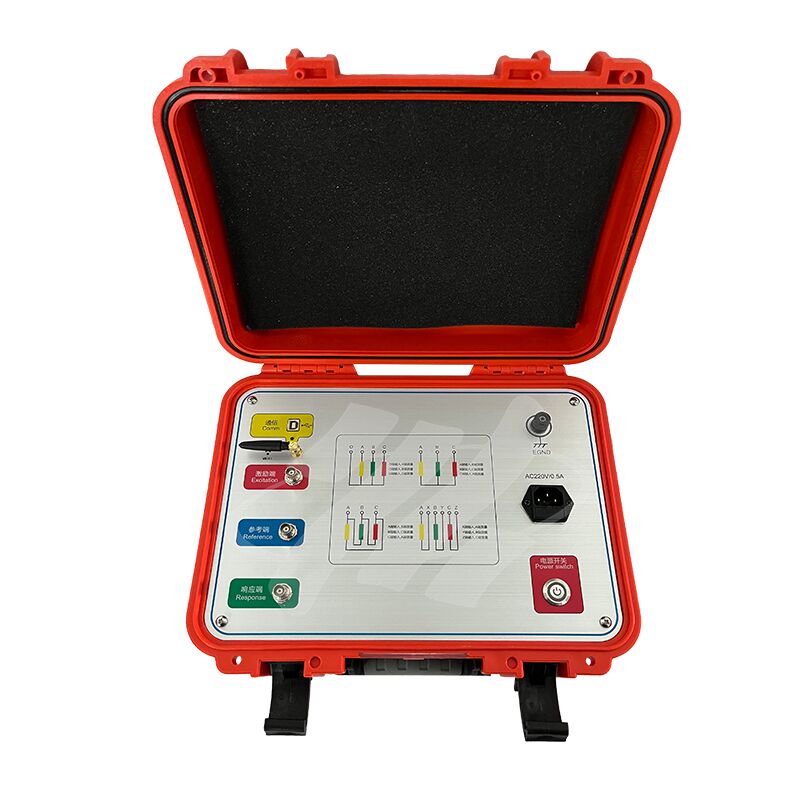

De Transformer Winding Tester is voorzien van een zeer nauwkeurig meetsysteem dat bestaat uit een laptop en een microcomputer met één chip.en uitgebreide test-/analysefunctiesGebruikers kunnen het zelfstandig bedienen na raadpleging van de gebruikershandleiding of na voltooiing van een korte opleiding.
Technische parameters
| Scansysteem |
Lineaire scanverdeling |
| Frequentiebereik van de sweepfrequentie |
(0,5kHz) - ((1MHz), 2000 sweeppunten |
| Amplitude meetbereik |
(-120 dB) tot (+20 dB) |
| Amplitude-metingsnauwkeurigheid |
0.1 dB |
| Scanningfrequentie nauwkeurigheid |
0.005% |
| Signalinputimpedantie |
1MΩ |
Toepassingsgebieden:
* Stroomsystemen: elektriciteitsopwekking, transmissie, transformatie en distributie;
* Fabrieken en mijnen: grote productie-installaties en diverse mijnbouwbedrijven;
* Metallurgie en petrochemie: smelt, chemische industrie, waterbehandeling, enz.;
* Vervoer: havens/spoorwegen/snelwegen/luchthavens en gemeentelijke straatverlichting, enz.;
* Ondernemingen en instellingen: logistieke afdelingen van grote ondernemingen en instellingen;
* de bouwsector: grote bouw- en vastgoedbeheerders;
* Installatie en test van energieapparatuur: installatie- en inbedrijfstelling van energie van verschillende niveaus;
