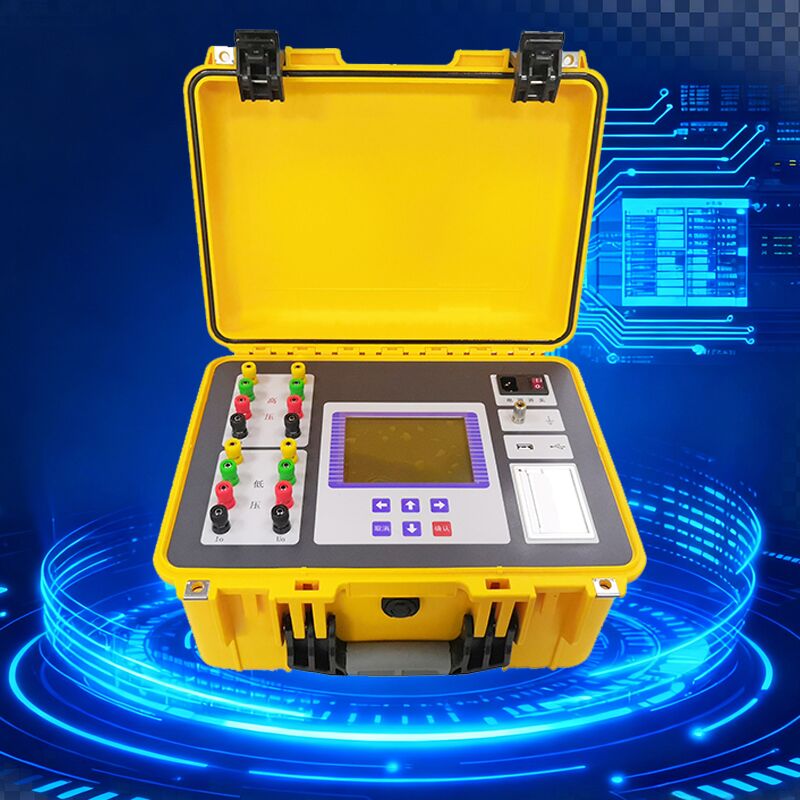

XHZ1320AX
Overzicht
In energiesystemen zijn transformatoren kernapparatuur, dus hun langdurige en betrouwbare werking is direct verbonden met de stabiliteit en betrouwbaarheid van het gehele systeem.
De gelijkstroomweerstand van een transformator is een verplicht testitem voor halffabrikaten, inspecties in de fabriek van eindproducten, installatie, overdrachtstests en preventieve tests die door energieleveranciers worden uitgevoerd tijdens de transformatorproductie. Het kan fabricagefouten effectief identificeren, zoals onjuiste materiaalkeuze van de spoel, lasfouten, losse verbindingen, ontbrekende strengen en draadbreuken, evenals potentiële risico's die na de werking ontstaan. Om aan de vraag naar snelle meting van de gelijkstroomweerstand van transformatoren te voldoen, heeft ons bedrijf een Transformer DC Resistance Tester ontwikkeld door gebruik te maken van zijn technische sterke punten. Dit instrument is een snelle tester van de nieuwe generatie die de magnetisatiemethode, driefasentests (Yn, Y, △) en demagnetisatiefuncties integreert, waardoor het een ideaal apparaat is voor het meten van de gelijkstroomweerstand van grote vermogenstransformatoren. Het is uitgerust met een true-color LCD-scherm met hoge resolutie, gecombineerd met aanraakbediening en een shuttleknop voor handige bediening ter plaatse. Met Chinese menuprompts maakt het een eenvoudige en intuïtieve bediening mogelijk: alle gelijkstroomweerstandstests kunnen worden voltooid met één enkele bedrading, wat zorgt voor een snelle testsnelheid, hoge nauwkeurigheid en een breed meetbereik.
1. Hoogspanningsaansluitblok.
Wordt aangesloten op de hoogspanningszijde van de transformator.
2. Laagspanningsaansluitblok.
Wordt aangesloten op de laagspanningszijde van de transformator.
3. Capacitief touchscreen.
Schermgrootte: 7,0 inch; resolutie: 1024×600.
4. Eénknops draaiknop:
Maakt de bediening van alle instrumentfuncties mogelijk.
5. Aardingsaansluiting.
Het instrument moet betrouwbaar worden geaard. Veldaardingspunten kunnen verf of roest bevatten; deze moeten grondig worden gereinigd.
6. Stroomschakelaar.
Zet de stroomschakelaar aan en wacht ongeveer 2 seconden om in te schakelen.
7. Printer.
Drukt testresultaten af.
8. USB-flashdrive-interface.
Voor het aansluiten van een externe USB-flashdrive om testgegevens op te slaan; gebruik een FAT- of FAT32-geformatteerde USB-flashdrive; verwijder de USB-flashdrive niet tijdens het opslaan.
Voorzorgsmaatregelen:
Bij het testen van de onbelaste lastschakelaar is het niet toegestaan om de onbelaste lastschakelaar te schakelen tijdens de test of vóór volledige ontlading.
Tijdens het testen of ontladen is het niet toegestaan om de testkabels los te koppelen of de stroomschakelaar uit te schakelen.
Tijdens het testen van de transformator moeten de ongemeten wikkelingen van de transformator open zijn.
