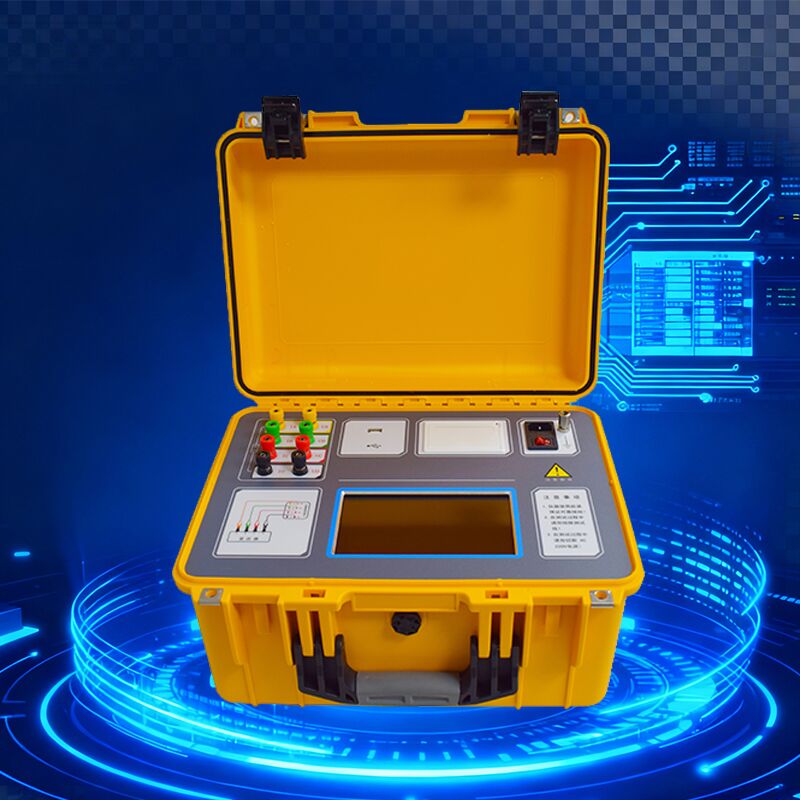

XHZ1320A
Overzicht
Voor energiesystemen zijn transformatoren kernapparatuur, dus hun langdurige, betrouwbare werking is cruciaal voor de stabiliteit en betrouwbaarheid van het hele systeem.
De gelijkstroomweerstand van een transformator is een verplicht testitem voor halffabrikaten, afgewerkte productfabriekstests, installatie-, overdrachtstests en preventieve tests die door energiedepartementen worden uitgevoerd tijdens de transformatorproductie. Het kan effectief fabricagefouten detecteren, zoals onjuiste spoelmateriaalselectie, lasproblemen, losse verbindingen, ontbrekende strengen en draadbreuken, evenals potentiële gevaren die na de werking ontstaan. Om aan de vraag naar snelle meting van de gelijkstroomweerstand van transformatoren te voldoen, heeft ons bedrijf een Transformer DC Resistance Tester ontwikkeld die gebruik maakt van zijn eigen technische voordelen. Dit instrument is een snelle tester van de nieuwe generatie die de magnetisatiemethode, driefasentests (Yn, Y, △) en demagnetisatiefuncties integreert, waardoor het een ideaal apparaat is voor het meten van de gelijkstroomweerstand van grote vermogenstransformatoren. Het beschikt over een true-color LCD-scherm met hoge resolutie, gecombineerd met aanraakbediening en een shuttleknop voor eenvoudige bediening ter plaatse. Met Chinese menuprompts is de bediening eenvoudig en intuïtief: alle gelijkstroomweerstandstests kunnen worden voltooid met één enkele bedrading, wat zorgt voor een snelle testsnelheid, hoge nauwkeurigheid en een breed meetbereik.
Technische specificaties
| Uitgangsstroom |
Eenfasig: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA
Driefasig: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A |
| Meetbereik |
Eenfasig:
20A bereik: 0,5mΩ～1Ω
10A bereik: 1,0mΩ～2Ω
5A bereik: 10mΩ～4Ω
1A bereik: 0,1Ω～20Ω
0,1A bereik: 2,0Ω～200Ω
10mA bereik: 50Ω～2kΩ
<1mA range: 500Ω～25kΩ
Driefasig:
10A + 10A bereik: 0,5mΩ～0,8Ω
5A + 5A bereik: 10mΩ～1,6Ω
1A + 1A bereik 0,1 Ω ～ 8,0 Ω
0,1A+0,1A bereik 2,0 Ω ～ 80 Ω |
| Nauwkeurigheid |
±(uitlezing × 0,2% + 2 cijfers) |
| Bedrijfsvermogen |
Voeding AC220V±10%, 50/60Hz |
| Bedrijfstemperatuur |
-10℃～50℃ |
| Relatieve vochtigheid |
<90%, niet-condenserend |
Voorzorgsmaatregelen
* Bij het testen van de wikkeling van de onbelaste kraanwisselaar is het niet toegestaan om de onbelaste kraanwisselaar te schakelen tijdens de test of vóór volledige ontlading.
* Tijdens het testen of ontladen is het niet toegestaan om de testkabels los te koppelen en de aan/uit-schakelaar uit te schakelen.
* Tijdens het testen van de transformator moet de ongemeten wikkeling van de transformator open zijn.
Klantenservice
* Onze producten worden geleverd met een garantiekaart. Inspecteer en vul de garantiekaart ter plaatse in bij levering van het bestelde product.
* Garantieservice wordt verleend vanaf de aankoopdatum, op basis van de garantiekaart, met levenslange onderhoud. Reparaties zijn gratis tijdens de garantieperiode; na de garantieperiode worden passende kosten in rekening gebracht voor reparaties en aanpassingen.
* De garantie is niet van toepassing in de volgende situaties:
▶ Demontage of wijziging van het productieproces van het product door de gebruiker.
▶ Ernstige schade veroorzaakt door onjuiste opslag of gebruik door de gebruiker.
▶ Schade veroorzaakt door andere redenen die aan de gebruiker te wijten zijn.
