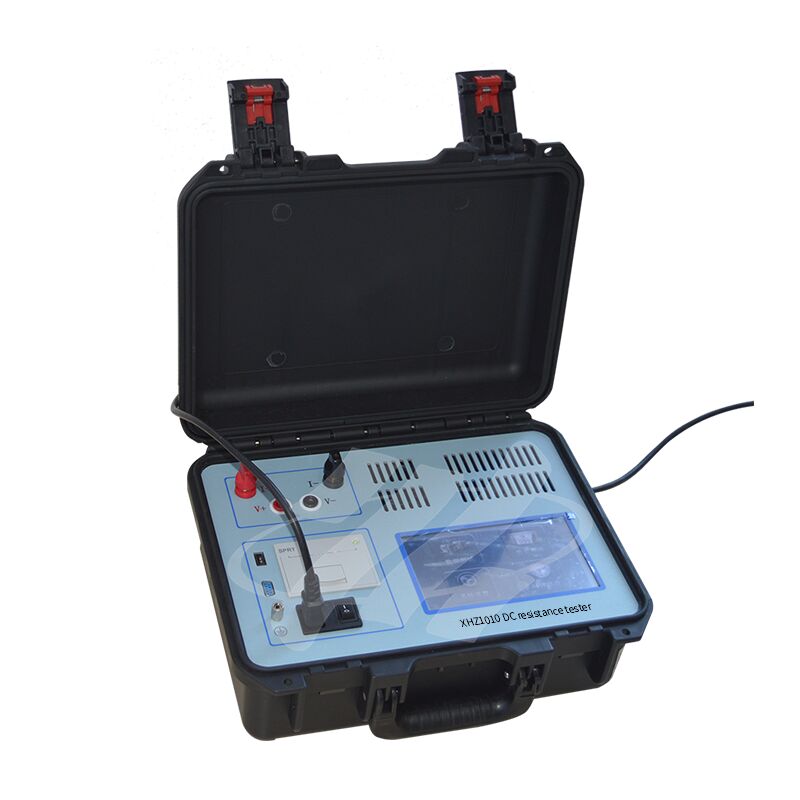

XHZ1010
De XHZ1010 gelijkstroomweerstandstester is een verplichte testinstrument voor transformatorproductieprocessen, met inbegrip van fabriekstoetsen van halffabrikaten en eindproducten.installatieverificatieHet systeem biedt de mogelijkheid om de volgende inspecties uit te voeren:het verifiëren van de laskwaliteit van wikkelverbindingen, het detecteren van kortsluitingen tussen de bochten in de wikkels, het bevestigen van betrouwbaar contact van de spanningswisselaars op alle posities, het controleren van de afstemming tussen de werkelijke en aangegeven posities van de spanningswisselaars,identificatie van gebroken looddraden, en het diagnosticeren van de scheuringen van de strengen in parallelle wikkels met meerdere strengen.
Om aan de behoefte van de industrie voor snelle gelijkstroom weerstand meting van transformatoren, heeft ons bedrijf de XX10A DC Resistance Tester ontwikkeld.,Het biedt belangrijke voordelen: compacte afmetingen, lichtgewicht, hoge uitgangsstroom, superieure herhaalbaarheid van metingen, robuuste vermogen tegen interferentie en volledige beschermingsfuncties.met een vermogen van niet meer dan 50 W, heeft een hoge mate van automatisering en beschikt over automatische ontladings- en ontladingswaarschuwingsfuncties voor een grotere veiligheid.
Technische parameters
| Teststroom |
Auto, < 20 mA, 40 mA,
200mA, 1A, 5A, 10A
|
| Meetbereik en nauwkeurigheid |
0.5mΩ ∙ 0.8Ω (10A)
2mΩ-4Ω (5A)
10mΩ-20Ω (1A)
100mΩ-100Ω (200mA)
1Ω-500Ω (40mA) ± 0,2% + 2 cijfers)
100Ω-100KΩ (< 20mA) ± 0,5% + 2 cijfers
|
| Minimale resolutie |
0.1 μΩ |
| Gegevensopslag |
1000 sets |
| Stroomvoorziening |
AC 220V±10V, 50Hz±1Hz, 2A zekerheid |
| Testkabellengte |
Standard 10 meter, lengte kan worden aangepast |
Probleemoplossing
1. Ontkoppel de draden pas nadat de ontlading is voltooid en het alarmgeluid is gestopt; anders kan het gevaarlijk zijn.
2. Wanneer u een transformator met een tapverander zonder belasting meet, moet u het circuit altijd opnieuw instellen en ontladen voordat u de kraan schakelt.
