Kabelfoutlocator
>

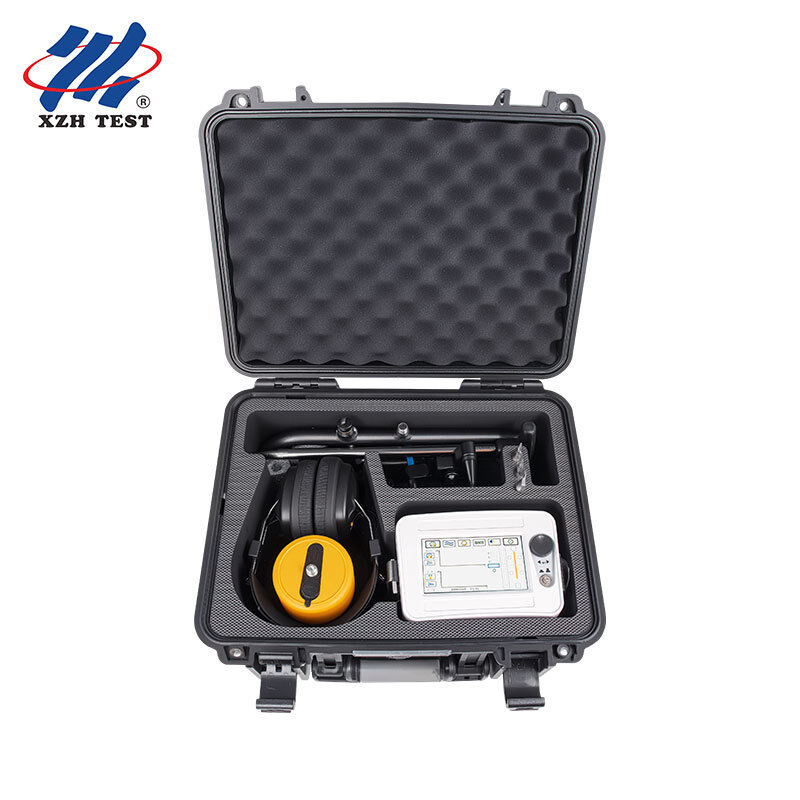

Kabelstoring Pinpointer | Akoester-magnetisch synchronisatie-instrument met BNR IP65 waterdicht | XHDD503E

Kabelstoring Pinpointer | Akoester-magnetisch synchronisatie-instrument met BNR IP65 waterdicht | XHDD503E

Productdetails:
Plaats van herkomst: Xi'an, Shaanxi, China
Merknaam: XZH TEST
Certificering: CE/ISO
Modelnummer: XHDD503E
Detailinformatie
Plaats van herkomst:
Xi'an, Shaanxi, China
Merknaam:
XZH TEST
Certificering:
CE/ISO
Modelnummer:
XHDD503E
Markeren:

High Light

Markeren:

BNR background noise reduction Cable Fault Locator

,

mute noise reduction TDR Cable Tester

,

magnetic measurement method Cable Fault Detector

Trading Information
Min. bestelaantal:
1 eenheid
Prijs:
Onderhandelbaar
Verpakking Details:
Houten verpakking
Levertijd:
5-8 werkdagen
Betalingscondities:
T/T
Levering vermogen:
3000 eenheden/jaar
Productomschrijving
Productoverzicht

De XHDD503E kabelfoutpinpointer maakt gebruik van de principes van trillingsdetectie en elektromagnetische inductie om de specifieke locatie van een kabelfoutpunt te bepalen. Het storingspunt wordt door middel van een hoogspanningspulsgenerator ontladen. De trillingsgolven, geluidsgolven en elektromagnetische golven die door de flashover-ontlading worden gegenereerd, worden opgepikt door de speciale sonde van het aanwijsinstrument en worden door het instrument versterkt, verwerkt, weergegeven en uitgevoerd. De tester bepaalt vervolgens de precieze locatie van het breukpunt door middel van gehoor en zicht, waarmee de taak van het nauwkeurig lokaliseren van het kabelfoutpunt "direct boven de kabel en binnen het bereik van ruwe metingen" wordt voltooid.

Dit lokaliseerinstrument is geschikt voor fouten met lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoogfrequente coaxkabels, straatlantaarnkabels en ondergrondse draden van verschillende materialen, doorsneden en media, evenals lekkages met hoge weerstand en flashover-fouten met hoge weerstand.

Belangrijkste kenmerken
5-inch LCD-aanraakscherm met hoge helderheid dat zichtbaarheid in zonlicht garandeert
4 testmodi: standaard, verbeterd, ruisonderdrukking en aangepast
4 aanwijsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning (A-frame)
Uitgerust met BNR (achtergrondruisreductie) en mute-functies
Voorzien van padafwijkingsindicatie
Meerlaagse signaalsensoren met fysieke isolatie, waterdichte klasse IP65
Ingebouwde lithiumbatterij met grote capaciteit, lange standby-tijd en een snellader
Klein en lichtgewicht, eenvoudig te bedienen, met een eenvoudige mens-machine-interface
Technische parameters
Item Specificatie
Filterparameters All-pass: 100 Hz–1600 Hz; laagdoorlaat: 100 Hz–300 Hz; hoogdoorlaat: 160 Hz–1600 Hz; banddoorlaat: 200 Hz–600 Hz
Kanaalaanpassing 8 niveaus elk voor geluid, magnetisch en spanning
Uitgangsversterking 16 niveaus (0–112 dB)
Uitgangsimpedantie 350 Ohm
Akoestisch-magnetische positioneringsnauwkeurigheid Minder dan 0,1 meter
Nauwkeurigheid van stapspanningpositionering Minder dan 0,5 meter
Nauwkeurigheid van padidentificatie Minder dan 0,5 meter
Voeding 4 × 18650 standaard lithiumbatterijen
Stand-by tijd Ruim 8 uur
Omgevingstemperatuur −25 °C tot 65 °C; relatieve vochtigheid ≤ 90%
Werkingsprincipe Akoestisch-magnetische synchronisatiemethode

Gebaseerd op de traditionele akoestische lokalisatiemethode, voegt deze methode de detectie en toepassing van elektromagnetische signalen toe. Wanneer de hoogspanningsgenerator een impactontlading op de defecte kabel uitvoert, wordt het geluid dat door de ontlading op het breukpunt wordt gegenereerd, naar de grond overgebracht en opgepikt door een zeer gevoelige sonde; na versterking klinkt er een "plop" -geluid via de hoofdtelefoon. De ingebouwde sonde ontvangt het magnetische veldsignaal in realtime en bepaalt, gebruikmakend van het principe dat het magnetische veld zich veel sneller voortplant dan geluid, de afstand tot het breukpunt door het tijdsverschil tussen het elektromagnetische signaal en het geluidssignaal te detecteren. De sensorpositie wordt verplaatst om het punt met het kleinste akoestisch-magnetische tijdsverschil te vinden, en de exacte foutlocatie bevindt zich er direct onder.

Puur geluidsmethode

De pure sound-methode wordt voornamelijk gebruikt voor het meten van hogeweerstands- en flashover-fouten. Een hoogspanningsbron past impulsspanning toe op de foutkabel om een ​​ontladingsstoring op het foutpunt te veroorzaken, en het geluid dat tijdens de ontlading wordt gegenereerd, wordt gebruikt om de fout nauwkeurig te lokaliseren. De akoestische trillingssensor zet het akoestische signaal om in een elektrisch signaal, dat wordt versterkt en gefilterd, en uiteindelijk via de hoofdtelefoon weerklinkt of wordt weergegeven op basis van de geluidsintensiteit. De plaats met de grootste geluidsintensiteit is het breukpunt.

Zuiver magnetische methode

De puur magnetische methode kan het kabelpad en de precieze locatie van het foutpunt bepalen. Een hoogspanningsbron past impulsspanning toe op de defecte kabel, een inductiespoel vangt het pulssignaal op en de afwijking van de kabel wordt beoordeeld aan de hand van de kenmerken van het pulssignaal. Wanneer de karakteristieken van de opgepikte pulssignalen afwijken, wordt bepaald dat het punt een foutpunt is.

Spanningsmethode (A-frame-methode)

Voor een aardfout in een ondergrondse kabel wordt de potentiaalverschilmethode gebruikt om het foutpunt te vinden. Er wordt een testspanning toegevoegd tussen het testpunt van de defecte kabel en de aarde, waardoor een verdeeld elektrisch veld ontstaat dat concentrisch is met het ingangspunt rond het ingangspunt van de kabel. Er is geen potentiaalverschil tussen punten met dezelfde straal, maar er is wel een potentiaalverschil tussen punten met verschillende stralen (punten A en B). De twee punten worden geleidelijk dichter naar het middelpunt verplaatst; wanneer het breukpunt zich precies tussen de punten A en B bevindt, wordt het potentiaalverschil nul, en als de punten voorbij het breukpunt bewegen, keert de polariteit om - zodat het aardingspunt nauwkeurig kan worden bepaald door heen en weer te bewegen.

Bedieningsinterface en instellingen

Het instrument wordt bediend via een aanraakscherm of via de éénknopsbediening. De bedieningsinterface omvat een weergavegebied voor golfvormen (golfvorm van magnetisch veld en audiogolfvorm) en een gebied voor parameteraanpassing.

Geluidsversterking (1–8 versnellingen) en geluidstrigger (0–99 niveaus)
Magnetische veldversterking (1–8 versnellingen) en magnetische veldtrigger (0–99 versnellingen)
Werkmethodeselectie en werkmodusselectie
Filtermodus: all-pass-, high-pass-, low-pass- en bandpass-filtering
Mute-instelling; BNR-instelling (digitale achtergrondruisonderdrukking).
Volume-instelling (0–16 niveaus)
Padindicatie, geluidsintensiteit, elektromagnetisch signaal, magnetische veldsterkte, sonde-indicatie, vier sets akoestisch-magnetische tijdsverschilgegevens (ms) en weergave van batterijvermogen

Het geluidskanaalfilter heeft een standaardbandbreedte van 100 Hz–1600 Hz. Voor verschillende locaties kunnen geschikte filterparameters worden geselecteerd. Op harde bestrating dicht bij het breukpunt behoudt het hoogdoorlaatfilter bijvoorbeeld het hoogfrequente impact-ontladingsgeluid het beste, terwijl verder weg of op zachte grond of zand het laagdoorlaatfilter geschikt is. Bandpassfiltering is een compromis tussen beide.

Gebruikssamenvatting Werken met de hoogspanningsimpulsgenerator

De pinpointer wordt gebruikt in combinatie met een hoogspanningsimpulssignaalgenerator die in een periodieke ontladingstoestand werkt. Bedradingsmethoden omvatten de fase-naar-gepantserde methode (bij voorkeur als er sprake is van fase-naar-aarde isolatieschade, omdat de demping van ontladingsgeluid klein is), de fase-naar-fase-methode (voor een eenvoudige fase-naar-fase-fout zonder gecombineerde aarding) en de bedradingsmethode voor een eenvoudige ontkoppelingsfout.

Het lokalisatiegebied selecteren

Voordat u gaat lokaliseren, moet het kabelpad eerst vrij zijn; als tekeningen en gegevens onvolledig zijn, moet paddetectie worden uitgevoerd en markeringen worden gemaakt. Op basis van de resultaten van afstandsmetingen en rekening houdend met de marge van de kabelkopplaat en het terrein, wordt de locatie van het breukpunt grofweg bepaald, doorgaans binnen (afstandsmeetwaarde ± 50 m). Het lokaliseren begint nadat het foutpunt is gepenetreerd.

Stappen aanwijzen
Pure geluidsmodus: sluit de sensor en hoofdtelefoon aan, plaats de sensor plat op de grond direct boven de kabel en verplaats deze met tussenpozen van ongeveer 0,5–2 m; het luidste punt is het foutpunt.
Puur magnetische methode: beweeg de sensor langs het pad en houd hem altijd aan de linker- of rechterkant; na het passeren van het breukpunt keert de padaanduiding om en is het keerpunt het breukpunt.
Akoestisch-magnetische synchronisatie (standaard / aangepaste modus): zoek de omgeving van het foutpunt en meet vervolgens de akoestisch-magnetische vertraging met kleine tussenpozen totdat de kleinste vertragingswaarde wordt gevonden; het breukpunt bevindt zich er direct onder, met een fout binnen 0,2 m.
Spanningsmodus (A-frame-methode, alleen als de geleider goed geaard is): steek het A-frame in de grond, beweeg in de richting aangegeven door de rode of groene pijl, en wanneer het histogram relatief groot is en het rode en groene omgekeerd, is dat het foutpunt.
Voorzorgsmaatregelen en veelvoorkomende fouten
Wanneer het batterijvermogen minder dan 20% is, geeft de interface een bliksemsymbool weer en moet het instrument worden opgeladen; het duurt ongeveer 4 uur om een ​​volledig ontladen batterij volledig op te laden. Het rode lampje van de oplader betekent opladen en het groene lampje betekent dat het opladen is voltooid.
De sonde is een gevoelig onderdeel en mag niet worden gedemonteerd.
Als het instrument defect raakt, stuur het dan ter reparatie naar de oorspronkelijke fabriek; demonteer het niet naar eigen inzicht.
Gebruik geen bijtende oplosmiddelen (zoals chemische oplosmiddelen of alcohol) om het LCD-scherm schoon te vegen; gebruik een halfdroge, vezelvrije doek gedrenkt in warm water en vervolgens een droge microvezeldoek.
Probeer de sensor niet op het kabellichaam te plaatsen om te lokaliseren, aangezien een zwak knallend geluid dat op elke positie van de kabel te horen is, elektrische spanningstrillingen is en niet kan worden gebruikt voor lokalisatie.
Als er geen magnetisch veldsignaal kan worden getest, controleer dan het batterijvermogen, de versterkingsinstelling van het magnetische veldkanaal, de kabel tussen de host en de sonde en schakel de golfvormweergave in.
Als er geen geluid uit de oortelefoon komt wanneer de sonde is bevestigd of afgetapt, controleer dan het batterijvermogen, de versterkingsinstelling van het geluidskanaal en de kabel tussen de host en de sonde.

Opmerking:de A-frame-methode kan alleen worden gebruikt als de geleider met de aarde is verbonden (dead-grounded).

Voor wie is het bedoeld

De XHDD503E is eenlokalisatie-instrument voor de laatste, exacte stap nadat een fout al grofweg is gelokaliseerd. Het is gebouwd voor teams die het combineren met een hoogspanningspulsgenerator en het foutpunt precies moeten plaatsenplaatsen met een harde ondergrond en veel omgevingsgeluid— onder beton en asfalt, langs drukke straten, en op breuken met hoge weerstand of flashover — waar een eenvoudige akoestische luistermethode gemakkelijk verloren gaat in het lawaai.

Bemanningen voor het lokaliseren van fouten in stroomkabels die de geschatte foutzone al kennen van een pre-locator en nu exact moeten lokaliseren.
Onderhoudsteams voor distributienetwerken en straatverlichtingskabels die fouten opsporen in ondergrondse leidingen onder verharde bestrating.
Hoogfrequente coaxkabel- en ondergrondse draadspecialisten die werken met verschillende materialen, doorsneden en media.
Teams die omgaan met lekkages met hoge weerstand en flashover-fouten met hoge weerstand die moeilijk te bevestigen zijn met alleen geluid.
Veldploegen die in de buurt van live verkeer en andere geluidsbronnen werken en vertrouwen op achtergrondgeluidsreductie (BNR) en akoestisch-magnetisch tijdsverschil om met vertrouwen te kunnen bellen.
Veelgestelde vragen

Q1. Wat doet de XHDD503E?
Het is een kabelfoutzoeker die trillingsdetectie en elektromagnetische inductie gebruikt om de specifieke locatie van een kabelfoutpunt te bepalen. Het werkt met een hoogspanningspulsgenerator en vangt de trillingen, het geluid en de elektromagnetische golven op die worden veroorzaakt door de flashover-ontlading bij de breuk, zodat de operator het punt nauwkeurig kan lokaliseren op gehoor en zicht, direct boven de kabel en binnen het ruwe meetbereik.

Vraag 2. Voor welke storingen en kabels is het geschikt?
Het is geschikt voor fouten met lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoogfrequente coaxkabels, straatlantaarnkabels en ondergrondse draden van verschillende materialen, doorsneden en media, evenals lekkages met hoge weerstand en flashover-fouten met hoge weerstand. De A-frame (stapspanning)-methode kan alleen worden gebruikt als de geleider goed geaard is.

Q3. Welke lokalisatiemethoden biedt het?
Het biedt vier: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en de spanningsmethode (A-frame / stapspanning). Akoestisch-magnetische synchronisatie voegt elektromagnetische signaaldetectie toe aan de traditionele akoestische methode en bepaalt de afstand aan de hand van het tijdsverschil tussen de elektromagnetische en geluidssignalen.

Q4. Welke nauwkeurigheid en werkomstandigheden kunnen worden verwacht?
De akoestisch-magnetische positioneringsnauwkeurigheid is minder dan 0,1 m, de nauwkeurigheid van de stapspanning is minder dan 0,5 m en de nauwkeurigheid van de padidentificatie is minder dan 0,5 m. Het werkt op 4 x 18650 lithiumbatterijen met meer dan 8 uur stand-by, bij −25 °C tot 65 °C en een relatieve vochtigheid ≤ 90%, en de sensoren zijn waterdicht volgens IP65.

Vraag 5. Waar moet op worden gelet en wat is inbegrepen?
Laad het instrument op als het batterijvermogen minder dan 20% is (ongeveer 4 uur voor een volledige lading); demonteer de sonde of het instrument niet; maak het LCD-scherm alleen schoon met een halfdroge, vezelvrije doek; en vermijd het plaatsen van de sensor op het kabellichaam. Het pakket bevat de kabelfoutpinpointer, hoofdtelefoon, sonde (met drijfstang, sondekop en drie klauwen), 7-aderige signaallijn, oplader, A-frame (met A-frame kabel), 2 aardpennen en een multifunctionele bloemensleutel, met één jaar gratis garantie en levenslang onderhoud en technische service.
