Xhdd503c Fabriek voor akoestisch-magnetische synchronisatie ondergrondse kabelfout-pinpointer

Name: Xhdd503c Fabriek voor akoestisch-magnetische synchronisatie ondergrondse kabelfout-pinpointer
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 1750 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH Test
Certificering:	CE/ISO
Modelnummer:	XHDD503C

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH Test

Certificering:

CE/ISO

Modelnummer:

XHDD503C

Markeren:

High Light

Markeren:

akoestisch-magnetische kabelfoutzoeker

Ondergrondse kabelfout pinpointer

synchronisatie kabelfoutdetector

Trading Information

Min. bestelaantal:

1 eenheid

Prijs:

1750USD

Verpakking Details:

Houten doos

Levertijd:

5-8Work Days

Betalingscondities:

T/t

Levering vermogen:

2000 eenheid/jaar

Productomschrijving

Basis Info.

Modelnr.

XHDD503C

Connectoren

RJ11

Testmodus

Directe Test

Gebruik

Audiokabeltester, coaxkabeltester, digitale kabeltester

Testregio

Kabel vormen

Kabeltype

Afgeschermd

Stroom

Elektriciteit

Certificering

CE, IEC

Aangepast

Kleur

Zwart

Transportverpakking

Houten kist

Specificatie

52*44*37

Handelsmerk

XZH TEST

Herkomst

Shaanxi

Verpakking & Levering

Pakketgrootte

52,00 cm * 44,00 cm * 37,00 cm

Brutogewicht pakket

14.000 kg

Productomschrijving

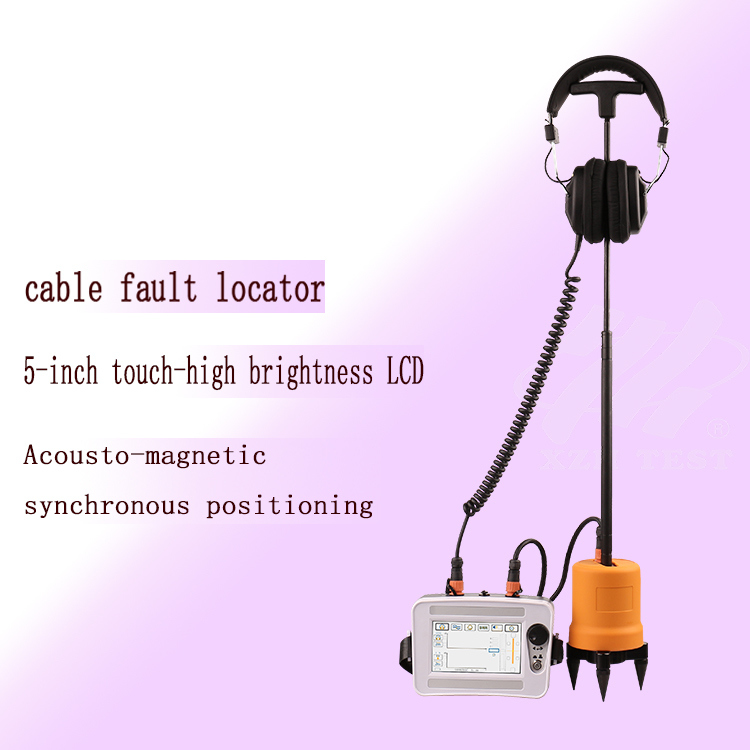

Xhdd503c Fabriek voor akoestisch-magnetische synchronisatie ondergrondse kabelfout-pinpointer 0

Beschrijving:

XHDD503C is een intelligente digitale kabelstoring pinpointer. Het is ondergebracht in een hoogwaardige PVC-beschermhoes, draagbaar en lichtgewicht. De hele set is uitgerust met een 7-inch groot scherm signaalgenerator, touch-bediening, handig en modieus, met hoogwaardige stereohoofdtelefoons, die zeer comfortabel zijn om te dragen en duidelijk het ontladingsgeluid van het foutpunt kunnen horen zonder de oren te beschadigen. De sonde is gemaakt van zwart aluminium, het hele lichaam heeft veel textuur en er is een zeker gevoel van gewicht in de hand, wat zeer geschikt is voor detectie ter plaatse.

Het neemt de akoestischic-magnetische synchronisatiemethode over om de fout te lokaliseren, wat een zeer nauwkeurige en unieke lokaliseringsmethode is. Wanneer de hoogspanningsgenerator de defecte kabel schokt en ontlaadt, wordt het geluid dat wordt geproduceerd door de ontlading op het foutpunt naar de grond getransporteerd en wordt het geluidssignaal opgepikt door de zeer gevoelige sonde. Na te zijn versterkt en gecontroleerd door een hoofdtelefoon, kunt u het "pop"-geluid horen. Tegelijkertijd ontvangt de ingebouwde sonde van de sonde het magnetische veldsignaal in realtime, met behulp van het principe dat de voortplantingssnelheid van het magnetische veld veel hoger is dan de geluidssnelheid, en beoordeelt de afstand van het foutpunt door het tijdsverschil tussen het elektromagnetische signaal en het geluidssignaal te detecteren. Verplaats de sensorpositie continu om het punt te vinden met het kleinste tijdsverschil tussen de akoestischic-magnetisch en het magnetische veld, dan bevindt de exacte positie van het foutpunt zich eronder.

Producteigenschappen:
De combinatie van de akoestische meetmethode en de akoestischic-magnetische synchronisatiemethode stelt de operator in staat om vrijelijk de detectiemethode te kiezen op basis van de gebruiksgewoonten.

Wanneer de akoestischic-magnetische synchronisatiemethode wordt gebruikt voor positionering, berekent de apparatuur automatisch en snel het tijdsverschil van het akoestischic-magnetisch veld en geeft de verschilwaarde weer. De operator kan snel en nauwkeurig het foutpunt vinden op basis van de grootte van de verschilwaarde, waardoor de detectie-efficiëntie wordt verbeterd.

De apparatuur is ontworpen met achtergrondruisonderdrukkingstechnologie. Zolang de operator op de BNR-knop drukt, kan het omgevingsinterferentiegeluid effectief worden gefilterd en kan het ontladingsgeluid van het foutpunt duidelijk worden gehoord wanneer het foutpunt wordt gedetecteerd door de akoestische meetmethode.

De versterkingswaarde en triggerwaarde van het akoestische signaal en het magnetische signaal kunnen handmatig worden aangepast aan de werkelijke situatie van de detectielocatie om de detectie nauwkeuriger te maken.

De apparatuur heeft de functie van hulpindicatie van het kabelpad, waardoor de operator niet afwijkt van het kabelpad bij het vastzetten van het punt.

7-inch aanraakbaar LCD-kleurenscherm met hoge helderheid, ongeacht dag of nacht, kan duidelijk worden weergegeven.

Ingebouwde oplaadbare lithium-ionbatterij, snel opladen en lange gebruikstijd.

Klein formaat, lichtgewicht, gemakkelijk mee te nemen.

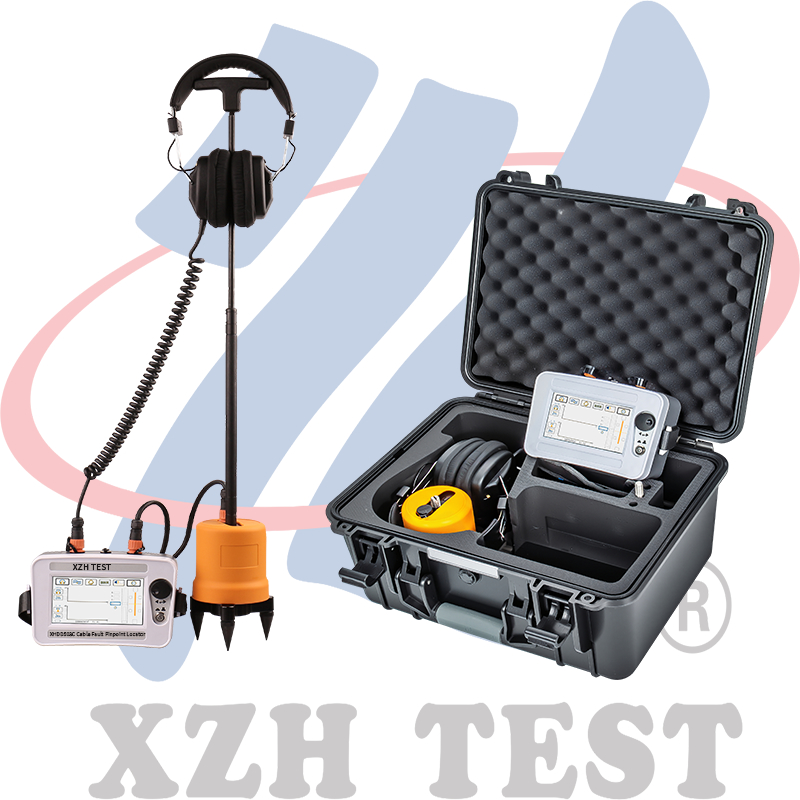

Xhdd503c Fabriek voor akoestisch-magnetische synchronisatie ondergrondse kabelfout-pinpointer 1

Xhdd503c Fabriek voor akoestisch-magnetische synchronisatie ondergrondse kabelfout-pinpointer 2

Akoestische magnetische synchronisatie	geluidskanaal	Bandbreedte: l All-pass: 100Hz~1500Hz, Low-pass: 100Hz~400Hz, High-pass: 150Hz~1500Hz, l Band-pass: 200Hz~600Hz.
		Signaalversterking: instelbaar van 0 tot 7.
		Vast puntnauwkeurigheid: 0,1 m.
	Magnetisch veldkanaal	Instelbaar van 0 tot 7.
Achtergrondruisonderdrukkingsmodus	BNR
Geluidssignaal	Intensiteitsbalkgrafiekindicatie, geluidstriggerdrempel (0-100 bestanden) is instelbaar.
Elektromagnetisch signaal	Intensiteitsbalkgrafiekindicatie, magnetische veldtriggertriggerdrempel (0-100 bestanden) instelbaar
Akoestisch-magnetische tijdsverschilpositioneringsmodus	Golfvormweergave, akoestisch en magnetisch tijdsverschilweergave.
Padhulp Test	De padrichting wordt aangegeven door pictogrammen links en rechts van de kabel.
Stroomvoorziening	batterij		Ingebouwd lithium-ionbatterijpakket, spanning 8,4 V, capaciteit 4,4 Ah
	gebruikstijd		Continu gebruikstijd > 8 uur;
	Oplader		Ingang AC220V±10%, 50Hz; nominale uitgang 8,4V, 1A
	Oplaadtijd		<6 uur
Weergavemethode	7-inch kleurenscherm, 1024*600 resolutie, met aanraakfunctie.
volume	479X387X210mm (met PVC-hoes)
gewicht	6,7 kg
Gebruik omgevingstemperatuur	-25ºC-40ºC, vochtigheid 5-90%RH, hoogte<4500m.
