Kabelfoutlocator
>

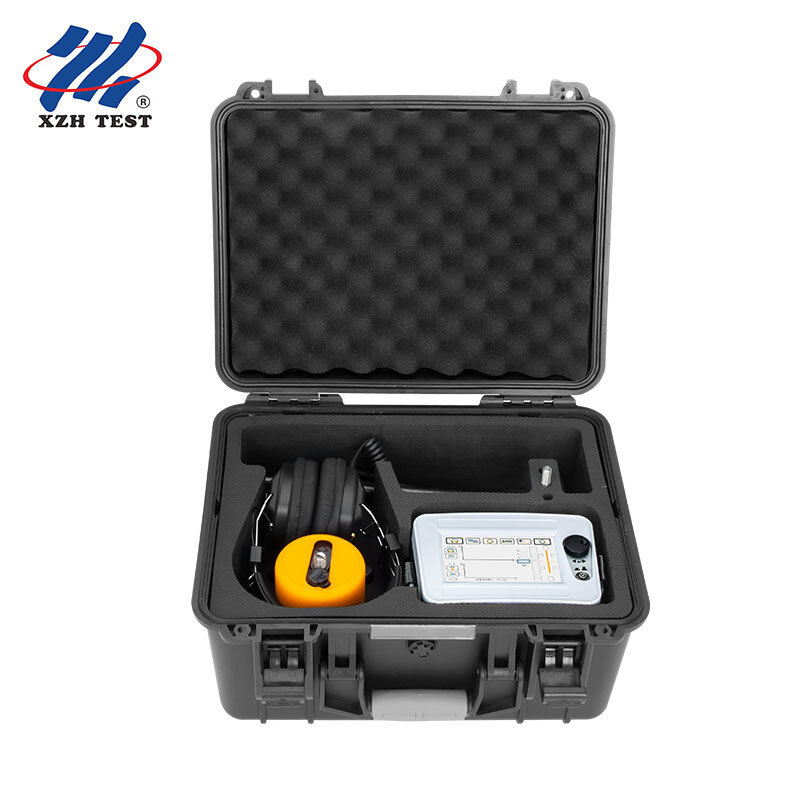

Kabelstoring Pinpointer | Akoestische Magnetische Synchronisatielocator met Padenwijzing IP65 | XHDD503C

Kabelstoring Pinpointer | Akoestische Magnetische Synchronisatielocator met Padenwijzing IP65 | XHDD503C

Productdetails:
Plaats van herkomst: Xi'an, Shaanxi, China
Merknaam: XZH TEST
Certificering: CE/ISO
Modelnummer: XHDD503C
Detailinformatie
Plaats van herkomst:
Xi'an, Shaanxi, China
Merknaam:
XZH TEST
Certificering:
CE/ISO
Modelnummer:
XHDD503C
Markeren:

High Light

Markeren:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
Min. bestelaantal:
1 eenheid
Prijs:
Onderhandelbaar
Verpakking Details:
Houten verpakking
Levertijd:
5-8 werkdagen
Betalingscondities:
T/T
Levering vermogen:
3000 eenheden/jaar
Productomschrijving
Productoverzicht

De XHDD503C Kabelstoring Pinpointer gebruikt de akoestisch-magnetische synchronisatiemethode om een stroomkabelstoring te lokaliseren. Elektronische doorslag wordt gegenereerd door de impactontladingsgenerator, opgepikt en versterkt door de corresponderende sonde, en de precieze locatie van het storingspunt wordt bepaald door auditief en visueel oordeel. Het is een apparaat dat de precieze positionering van het kabelstoringspunt binnen het ruwe meetbereik voltooit en het akoestisch-magnetische tijdverschil verzamelt. Het integreert positioneringstechnologie, padondersteunde testen en andere technologieën, en biedt meerdere testmodi en rijke, diverse promptinformatie om kabelstoringen efficiënt en nauwkeurig te lokaliseren.

Dit pinpointinginstrument is geschikt voor laagohmige, kortsluiting-, onderbrekings- en verbreekfouten van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van diverse materialen, doorsneden en media, evenals hoogohmige lek- en hoogohmige doorslagfouten.

Belangrijkste Kenmerken
5-inch touchscreen, helder LCD dat zichtbaarheid onder zonlicht garandeert
Akoestisch-magnetische synchrone positioneringstechnologie die automatisch het akoestisch-magnetische tijdverschil berekent
Versterkingswaarde en triggerwaarde van de akoestische en magnetische signalen kunnen handmatig worden aangepast om aan verschillende omgevingen te voldoen
Achtergrondruisonderdrukkingstechnologie met keuze uit filtermethoden
BNR achtergrondruisonderdrukking en mute ruisonderdrukking functies
Uitgerust met indicatie van padafwijking
Meerlaagse fysiek-geïsoleerde signaalsensoren, waterdichtheidsklasse IP65
Ingebouwde lithiumbatterij met grote capaciteit en lange standby-tijd, en een snellader
Klein en lichtgewicht, eenvoudig te bedienen, met een eenvoudige mens-machine-interface
Technische Parameters
Item Specificatie
Filterparameters All-pass: 100 Hz–1600 Hz; laagdoorlaat: 100 Hz–300 Hz; hoogdoorlaat: 160 Hz–1600 Hz; banddoorlaat: 200 Hz–600 Hz
Kanaalversterking 8 niveaus instelbaar
Magnetische kanaalversterking 8 niveaus instelbaar
Uitgangsversterking 16 niveaus (0–112 dB)
Uitgangsimpedantie 350 Ω
Akoestisch-magnetische positioneringsnauwkeurigheid Minder dan 0,1 m
Padidentificatienauwkeurigheid Minder dan 0,5 m
Voeding 4 × 18650 standaard lithiumbatterijen
Standby-tijd Meer dan 8 uur
Omgevingstemperatuur −25 °C tot 65 °C; relatieve vochtigheid ≤ 90%
Werkingsprincipe

Het apparaat gebruikt de akoestisch-magnetische synchronisatiemethode om de storingslocatie nauwkeurig te bepalen. Het is een zeer nauwkeurige en unieke lokalisatiemethode, gebaseerd op de traditionele akoestische pinpointingmethode met de toegevoegde detectie en toepassing van elektromagnetische signalen.

Wanneer de hoogspanningsgenerator impactontlading op de defecte kabel uitvoert, wordt het geluid dat door de ontlading op het storingspunt wordt gegenereerd, naar de grond overgebracht. Het geluidssignaal wordt opgepikt door een zeer gevoelige sonde; na versterking wordt een "plof" geluid gehoord via de koptelefoon. De ingebouwde sonde ontvangt het magnetische veldsignaal in realtime en bepaalt, met behulp van het principe dat het magnetische veld veel sneller voortplant dan geluid, de afstand tot het storingspunt door het tijdverschil tussen het elektromagnetische signaal en het geluidssignaal te detecteren. De positie van de sensor wordt verplaatst om het punt met het kleinste akoestisch-magnetische tijdverschil te vinden, en de exacte storingslocatie bevindt zich er direct onder.

Traditionele akoestische pinpointinginstrumenten monitoren over het algemeen alleen met een koptelefoon, of vertrouwen op de uitslag van een meterwijzer om het ontladingsgeluid op het storingspunt te identificeren. Aangezien het ontladingsgeluid in een oogwenk verdwijnt en niet veel verschilt van het omgevingsgeluid, brengt het vaak grote moeilijkheden met zich mee voor minder ervaren operators. De akoestisch-magnetische synchronisatiemethode vermijdt effectief deze problemen van de traditionele akoestische methode.

Bedieningsinterface en instellingen

Het instrument wordt bediend via het touchscreen of de eenknopsinstelling. De bedieningsinterface omvat een golfvormweergavegebied en een parameterinstelgebied.

Instelling magnetisch veldversterking (1–8 niveaus) en instelling magnetische veldtrigger (0–99 niveaus)
Instelling geluidsversterking (1–8 niveaus) en instelling geluidstrigger (0–99 niveaus)
Indicatie sonde; instelling filtermodus (all-pass, hoogdoorlaat, laagdoorlaat en banddoorlaat filtering)
Mute-instelling; BNR (digitale achtergrondruisonderdrukking) instelling
Volumeregeling (0–16 niveaus; 8 niveaus aanbevolen)
Batterijvermogen display, padindicatie, geluidsintensiteit, elektromagnetisch signaal, magnetische veldsterkte, vier sets akoestisch-magnetische tijdverschilgegevens (ms) en sonde display

Het geluidskanaalfilter heeft een fabrieksstandaard bandbreedte van 100 Hz–1600 Hz. Geschikte filterparameters kunnen worden geselecteerd voor verschillende locaties — bijvoorbeeld, op harde bestrating dicht bij het storingspunt behoudt het hoogdoorlaatfilter het hoogfrequente impactontladingsgeluid het beste, terwijl verder weg of op zachte grond of zand het laagdoorlaatfilter geschikt is. Banddoorlaatfiltering is een compromis tussen de twee.

Opmerking: wanneer de vier sets verzamelde gegevens drie opeenvolgende keren onder de 30 ms liggen, verschijnt het pictogram naast het elektromagnetische signaal, wat aangeeft dat het storingspunt is genaderd.

Gebruikssamenvatting Bedrading met de hoogspanningsgenerator

De akoestisch-magnetische synchronisatie pinpointing vereist een hoogspannings impact signaalgenerator die werkt in een periodieke ontladingsstaat. Bedradingsmethoden omvatten de fase-naar-gepantserde methode (voorkeur bij fase-naar-aardingsisolatieschade, aangezien de ontladingsgeluidsdemping klein is), de fase-naar-fase methode (voor een eenvoudige fase-naar-fase storing zonder gecombineerde aarding), en de bedradingsmethode voor een eenvoudige onderbrekingsstoring.

Selecteren van het pinpointinggebied

Vóór het pinpointing moet het kabelpad eerst duidelijk zijn; als tekeningen en gegevens onvolledig zijn, moet paddetectie worden uitgevoerd en markeringen worden aangebracht. Op basis van de afstandsmeetresultaten en rekening houdend met de kabelkop plaatmarge en het terrein, wordt de storingspuntlocatie ruw bepaald, over het algemeen binnen (afstandsmeetwaarde ± 50 m). Nadat is verzekerd dat het storingspunt is doorgedrongen en de ontladingscyclus van de hoogspanningspulsgenerator 3–5 seconden bedraagt, start u met pinpointing direct boven de kabel in het geselecteerde gebied.

Pinpointing stappen

Sluit de sonde sensor aan op de sensor aansluiting en de koptelefoon op de koptelefoon aansluiting. Plaats in het geselecteerde gebied de sensor plat op de grond direct boven de kabel, wijzend in de richting van de kabelaanleg, en selecteer de akoestisch-magnetische synchronisatiemodus. Observeer de golfvorm en luister met de koptelefoon om te beginnen met pinpointing. Een aanbevolen startprincipe is lage drempel, hoge versterking en hoog volume. Na het horen van het geluid en het zien van zowel de geluidsgolfvorm als de magnetische veldgolfvorm, beweegt u de sensor sonde ongeveer elke 1–2 m en monitort u meer dan 2 ontladingscycli op elk punt. Blijf vooruit bewegen totdat het geluid of de golfvorm niet meer te horen of te zien is en de tijdverschilwaarde van groot naar klein en dan weer naar groot verandert; ga dan terug en opnieuw pinpointen. Bij opnieuw pinpointen, verhoogt u de drempel, verlaagt u de versterking en verlaagt u het volume, vindt u het punt waar het geluid en de golfvorm het grootst zijn en het punt waar het tijdverschil het kleinst is — de samenloop van de twee punten is het storingspunt.

Voorzorgsmaatregelen & Veelvoorkomende Fouten
Wanneer het batterijvermogen onder de 20% is, toont de interface een bliksemschichtsymbool en moet het instrument worden opgeladen; een volledig ontladen batterij duurt ongeveer 4 uur om volledig op te laden. Het rode lampje van de lader betekent opladen en het groene lampje betekent dat het opladen is voltooid.
De sonde is een gevoelig onderdeel en mag niet worden gedemonteerd.
Als het instrument defect raakt, stuur het dan naar de oorspronkelijke fabriek voor reparatie; demonteer het niet naar eigen goeddunken.
Gebruik geen corrosieve oplosmiddelen (zoals chemische oplosmiddelen of alcohol) om het LCD-scherm schoon te maken; gebruik een halfdroge, pluisvrije doek gedrenkt in warm water en vervolgens een droge microvezeldoek.
Probeer de sensor niet op het kabelgedeelte te plaatsen voor pinpointing, aangezien een zwak plofgeluid dat op elke positie van de kabel wordt gehoord, elektrische spanningsvibratie is en niet kan worden gebruikt voor pinpointing.
Als er geen magnetisch veldsignaal kan worden getest, controleer dan het batterijvermogen, de instelling van de magnetische veldkanaalversterking, de kabel tussen de host en de sonde, en schakel de golfvormweergave in.
Als er geen geluid uit de koptelefoon komt wanneer de sonde is bevestigd of wordt getikt, controleer dan het batterijvermogen, de instelling van de geluidskanaalversterking en de kabel tussen de host en de sonde.
Voor wie is het bedoeld

De XHDD503C is een padondersteund, akoestisch-magnetisch pinpointinginstrument voor netwerken waarvan de kabelroute onzeker of ongedocumenteerd is. Het is gebouwd voor ploegen die het kabelpad moeten bevestigen en vervolgens de storing moeten pinpointen in dezelfde klus — oude of slecht geregistreerde netwerken, gemengde begraven lijnen en locaties waar de tekeningen en routegegevens onvolledig zijn, zodat de operator padafwijkingsindicatie nodig heeft samen met het akoestisch-magnetische tijdverschil om het punt te benaderen.

Storingslokalisatieploegen die werken aan oude of slecht gedocumenteerde kabelnetwerken waarbij de route zelf ter plaatse opnieuw moet worden bevestigd.
Teams die padondersteunde detectie combineren met akoestisch-magnetische pinpointing in één doorgang over de kabel.
Specialisten in hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden die werken met diverse materialen, doorsneden en media.
Operators die willen dat het instrument automatisch het akoestisch-magnetische tijdverschil berekent, zodat het punt herhaalbaar kan worden beoordeeld.
Veldploegen die het sterkste geluids- en golfvormpunt moeten vinden samen met het punt met het kleinste tijdverschil om de storingslocatie te bevestigen.
Veelgestelde Vragen

V1. Wat doet de XHDD503C?
Het is een kabelstoring pinpointer die de akoestisch-magnetische synchronisatiemethode gebruikt om een stroomkabelstoring te bepalen. Elektronische doorslag wordt gegenereerd door een impactontladingsgenerator en opgepikt en versterkt door de sonde, en het punt wordt nauwkeurig gelokaliseerd door auditief en visueel oordeel binnen het ruwe meetbereik, terwijl ook het akoestisch-magnetische tijdverschil wordt verzameld.

V2. Voor welke storingen en kabels is het geschikt?
Het is geschikt voor laagohmige, kortsluiting-, onderbrekings- en verbreekfouten van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van diverse materialen, doorsneden en media, evenals hoogohmige lek- en hoogohmige doorslagfouten.

V3. Hoe werkt de akoestisch-magnetische synchronisatiemethode?
Het is gebaseerd op de traditionele akoestische methode met toegevoegde detectie van elektromagnetische signalen. Het ontladingsgeluid bereikt de grond en wordt opgepikt door de sonde, terwijl de ingebouwde sonde het magnetische veldsignaal in realtime ontvangt. Omdat het magnetische veld veel sneller voortplant dan geluid, wordt de afstand tot het storingspunt bepaald aan de hand van het tijdverschil tussen de twee signalen; het punt met het kleinste tijdverschil bevindt zich direct boven de storing.

V4. Welke nauwkeurigheid en werkomstandigheden kunnen worden verwacht?
De akoestisch-magnetische positioneringsnauwkeurigheid is minder dan 0,1 m en de padidentificatienauwkeurigheid is minder dan 0,5 m. Het werkt op 4 × 18650 standaard lithiumbatterijen met meer dan 8 uur standby, bij −25 °C tot 65 °C en relatieve vochtigheid ≤ 90%, en de sensoren zijn waterdicht tot IP65.

V5. Wat moet worden opgemerkt en wat is inbegrepen?
Laad het instrument op wanneer het batterijvermogen onder de 20% is (ongeveer 4 uur voor een volledige lading); demonteer de sonde of het instrument niet; reinig het LCD-scherm alleen met een halfdroge pluisvrije doek; en vermijd het plaatsen van de sensor op het kabelgedeelte. Het pakket bevat de kabelstoring locator, koptelefoon, sonde (met verbindingsstang, sondekop en drie klauwen), 7-aderige signaalkabel, oplader en een multifunctionele bloemensleutel, met een jaar gratis garantie en levenslange onderhouds- en technische service
